M52A车载录像机DSM及ADAS安装调试说明V2.1

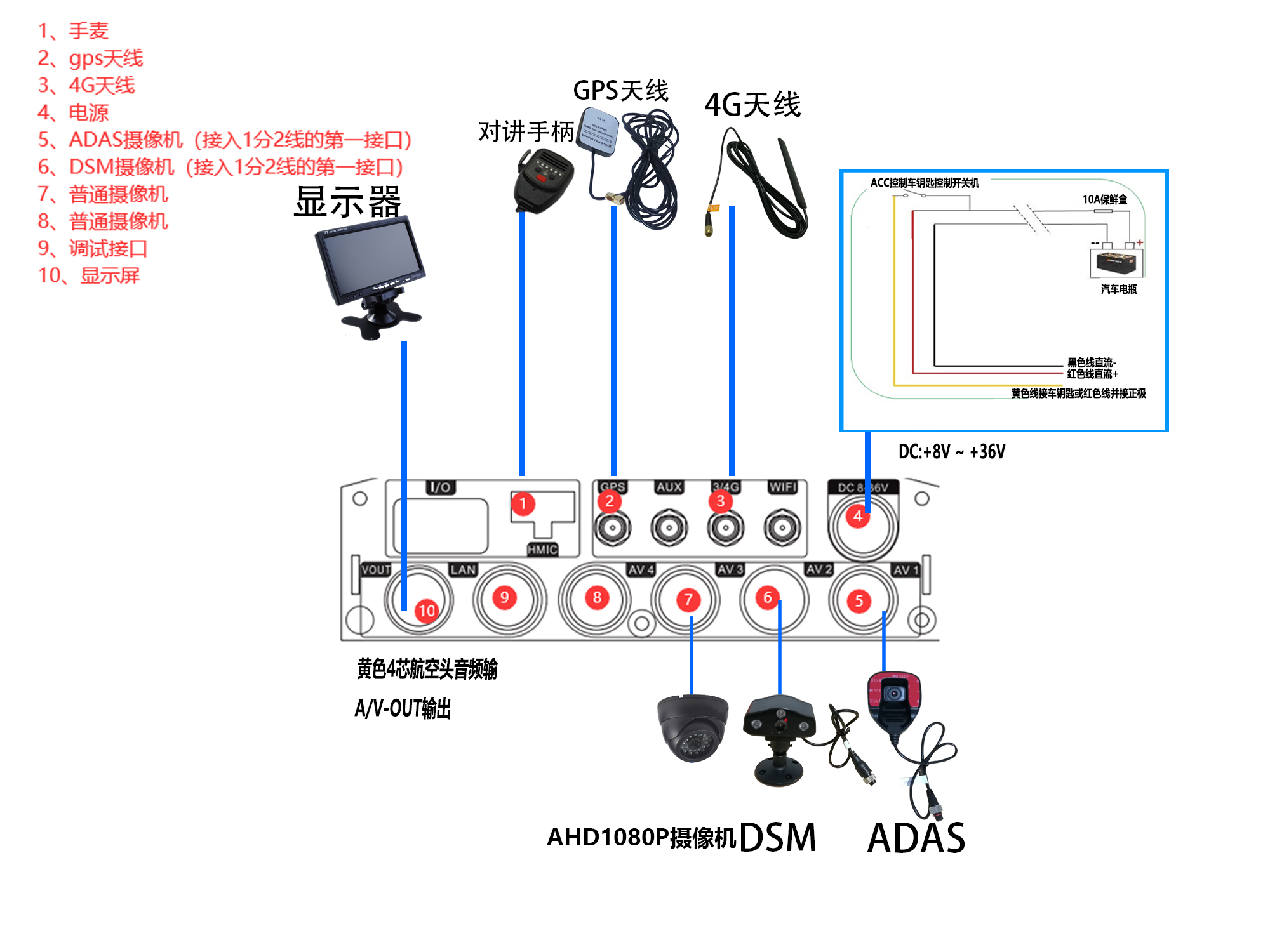

1. 摄像头接入说明
摄像头按标签对应插入主机，ADAS插入设备第一通道，DSM插入设备第三通道。
2. ADAS及DSM调试:
2.1：USB模式设置说明
USB模式设置里主要分为：“普通模式”、“ADAS模式”。“普通模式”分为行车及测试两块，进入“普通模式”后按遥控器“LOGIN”+“静音键”切换到测试模式里测试DSM报警提醒正常与否；ADAS模式调整ADAS装车实际的参数及画面效果。
a、进入设置界面（遥控器按ENTER键 ，密码999999）-工具---操作管理，将USB模式设置为普通模式，重启

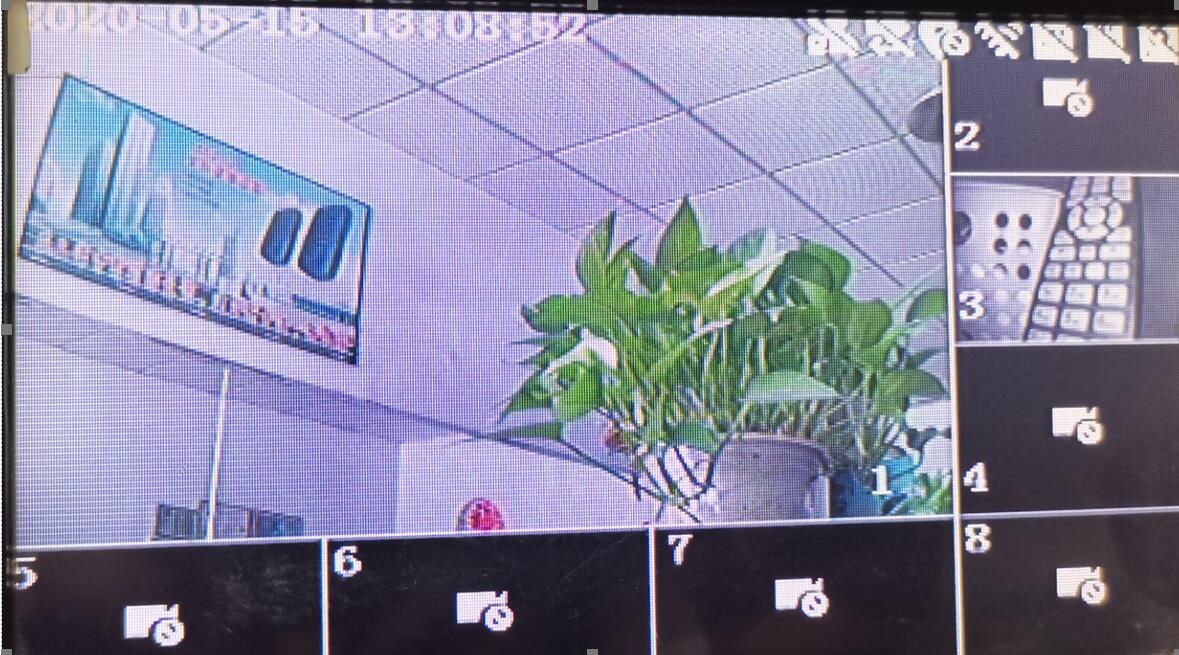

b、按遥控器“LOGIN+静音键”，进入测试模式，此时可以拿DSM摄像机对着自己，做一些打电话，打哈欠的动作，手柄里有相应的报警提醒音就代表正常。（此模式只能测试设备的DSM及手柄是否正常工作），如需关闭测试模式重启即可。状态如图：

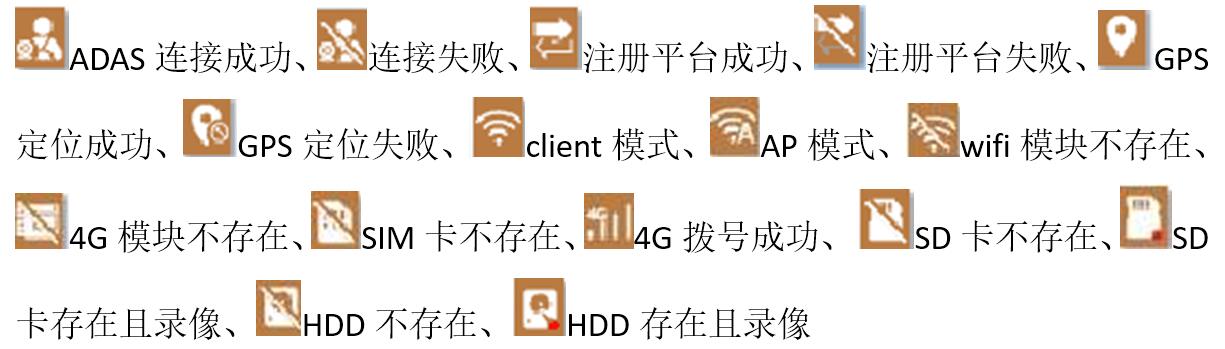

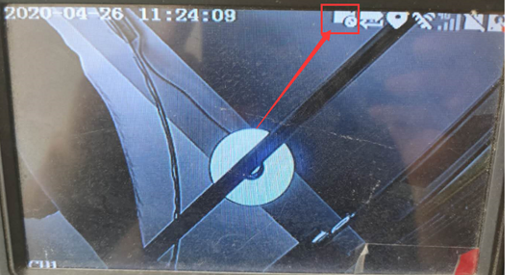

图标状态含义从左到右依次是ADAS状态、注册平台、GPS定位、wifi拨号、4G拨号、SD卡录像、HDD录像，常见的图标状态有：
ADAS连接成功、 连接失败、 注册平台成功、 注册平台失败、 GPS定位成功、 GPS定位失败、 client模式、 AP模式、 wifi模块不存在、 4G模块不存在、 SIM卡不存在、 4G拨号成功、 SD卡不存在、 SD卡存在且录像、 HDD不存在、 HDD存在且录像，其他详细说明请参考《M52A硬盘机使用说明书》
注意：在普通模式下按遥控器“LOGIN“+”“静音键”进入到“测试模式”（比如在办公室静止测试时，用来听诊DSM报警提醒音是否正常），最终全面设置调试完成后，必须再次调成“普通模式”，因为实际使用中必须“普通模式”下，车辆有速度行驶时才会相应针对驾驶行为异常报警，才能起主动安全报警的辅助驾驶功能。
ADAS模式-----用手机APP调整ADAS标定
2.2：手机APP安装说明
1) 下载地址：https://www.pgyer.com/SECAR （SEAssist.apk）；或者用浏览器扫图2.2.1的二维码
2) 手机 APP 版本：支持 Android 系统（提取码 111111）；
3) 手机 APP 图标：如图 2.1.1 所示
2.3：APP连接说明

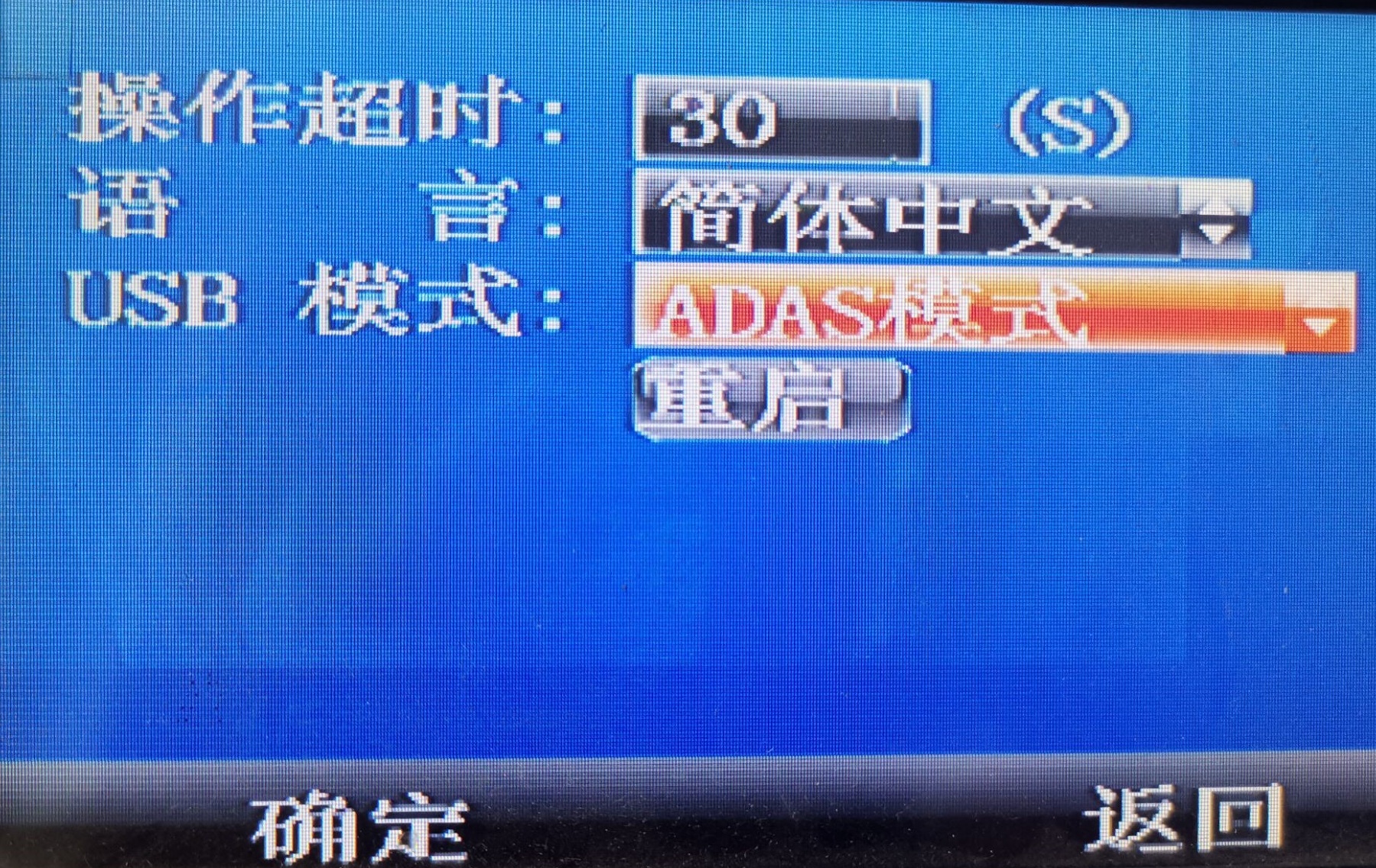

进入设置界面（遥控器按ENTER键 ，密码999999）----工具---操作管理，将USB模式设置为ADAS模式，重启
通过普通手机数据线连接主机USB接口，手机会自动弹出网络与共享，选中网络共享。若设备没有自动弹出该选项，请到手设置里面的移动网络共享里选择USB网络共享，不同的手机位置可能会不一样。
2.4 APP参数设置说明
①打开手机APP（SE助手），首页下方点击“记录仪”->点击搜索局域网设备，进行设备绑定。如图 2.1.4 所示。点搜索后出现ID号后，需要在点击ID号才可连接
②DSM/ADAS镜头切换
手机绑定设备之后，打开“记录仪”->（如图 2.1.5 所示），点击播放， ADAS/DSM的显示界面由“切换摄像头”控制：
2.5 ADAS标定参考
安装操作视频下载链接: https://share.weiyun.com/Kw8REIfd
焦点设置：安装 ADAS 摄像头之后，可通过焦点设置来设置焦点位置，设置方法请参考下文。
ADAS 摄像头标定步骤
1)填写对应安装高度距离，请用卷尺量下对应的高度及宽度，安实际填写，如图 所示，若填写不准确会很大程度影响 ADAS 准确性；（镜头到保险杠距离 125，镜头到轴距 890mm）
2) 通过调节摄像头角度，使图像下边沿大约对应距离本车 4~5m 远的路面。
3) 在车头前方的障碍物上做一个标记，使横向标记与主机摄像头等高，纵向标记位于摄像头的正前方。如果现场没有做标记的条件，可直接跳到第 3 步。

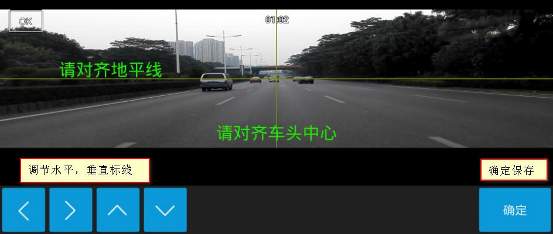

4) 在手机 APP 的焦点设置界面（如“图 2.2.1 手机 APP 标记界面”所示），移动横竖两条绿色线对准十字标记（如“图 2.2.2 标记物”所示）。如果没有参考标记，可以移动绿色横线对准地平线，绿色竖线对着车道正中间。
5) 对准后，点击确定，完成手动标定
上述设置完成后，进入设备操作管理界面，把USB模式改回普通模式，重启设备，即可进入行车模式（其它数据无需更改，出厂默认即可）。
3. DSM及ADAS装车示意图
DSM及ADAS的摄像机安装需要特别注意安装角度。
DSM及ADAS摄像机安装示意图
DSM摄像机主要用来监控司机的驾驶行为,针对闭眼瞌睡及打哈欠效劳驾驶、抽烟、打电话、看手机及左顾右朌分神、遮挡摄像机等异常驾驶行为的报警提醒，并通过4G车载主机上报到平台生成报表可查询。

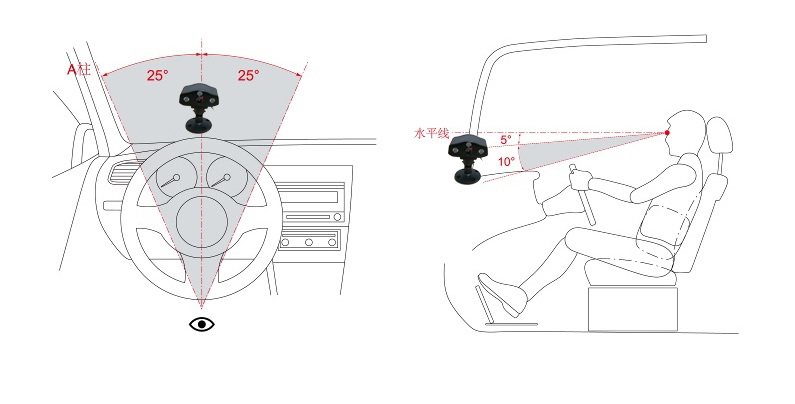

DSM摄像机安装角度示意图
4. 平台软件使用效果
5. 其他
