远程断油电功能，安装调试手册V2.2

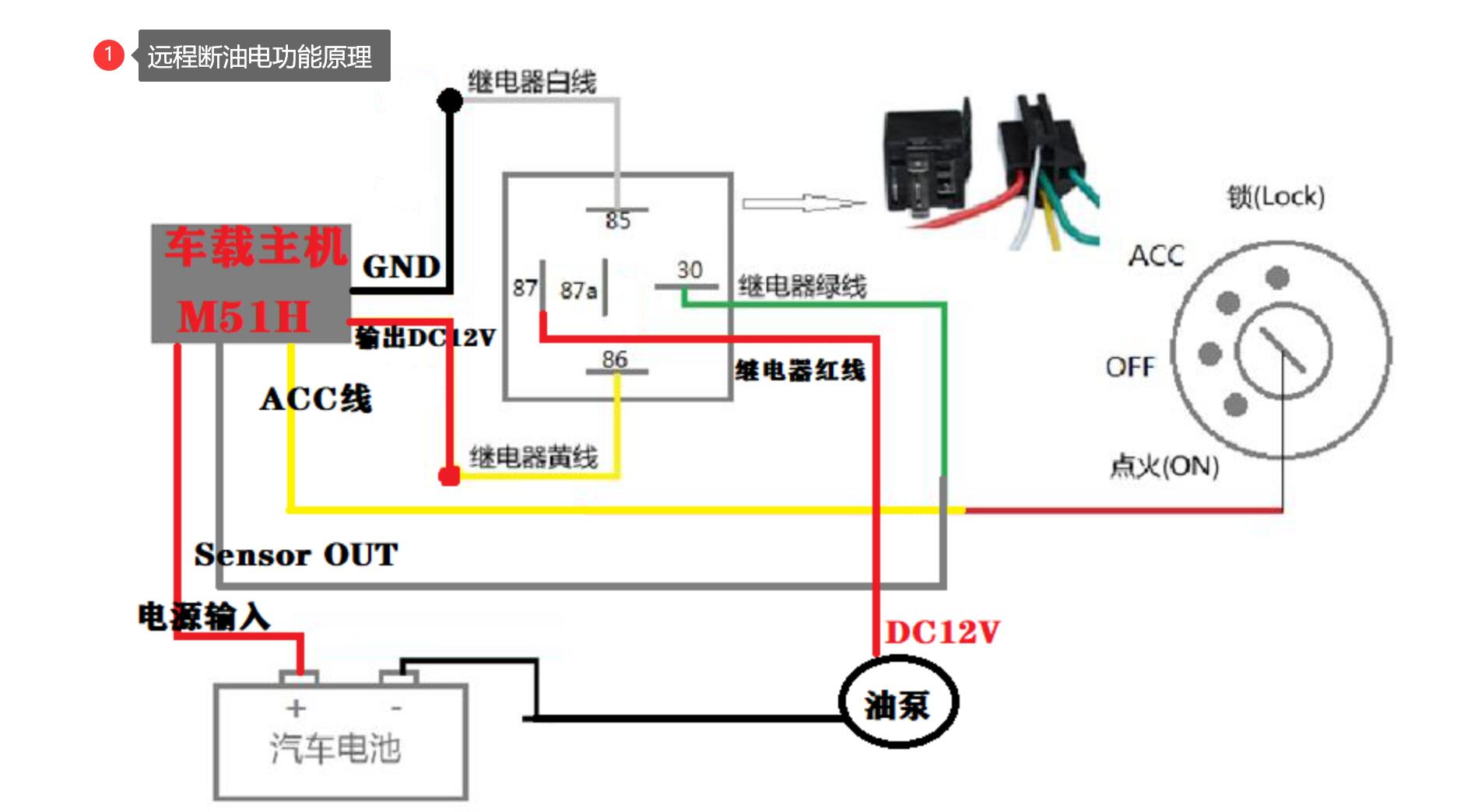

一、 远程断油电功能，控油继电器接线图工作原理：
远程断油电功能(以下M51H为实例)，通过4G远程从平台发送指令到设备端，触发设备端的继电器输出控制信号，而控制继电器的外围电路的开与并，达到远程断油电的功能。
1.当SENSOR-OUT输出高电平时,继电器87脚与30脚断开
2.当SENSOR-OUT输出低电平时，继电器87脚与30脚闭合
3.继电器断油设计原理：
原理：
NO是常开(NORMAL OPEN)，就是通常即未通电状态下，是断开的，通电后在电磁线圈的作用下(吸合)处于闭合状态。NC是常闭(NORMAL CLOSE)，就是通常即未通电状态下，是闭合的，通电后在电磁线圈的作用下(吸合)处于断开状态。
平台随时发送命令，机器会记忆，但必须同时满足以下两个条件时才会执行命令：
（1）、GPS定位正常且速度为“0”
（2）、ACC处于关闭状态下
4.操作描述：（记忆最后一次下发命令的状态）
当GPS不定位，ACC处于开启状态，此时平台下发断油命令无效，但设备会记忆这个命令，当GPS定位正常且速度为“0”，ACC处于关闭状态，此时会执行上次发送的断油命令。 此时断油成功，设备5分钟后关机，（ACC默认关机时间）当下次设备开机，会记忆上次断油的命令，如车辆需继续行驶需在平台下发恢复油路。
二、远程断油电功能，设备端的安装及设置

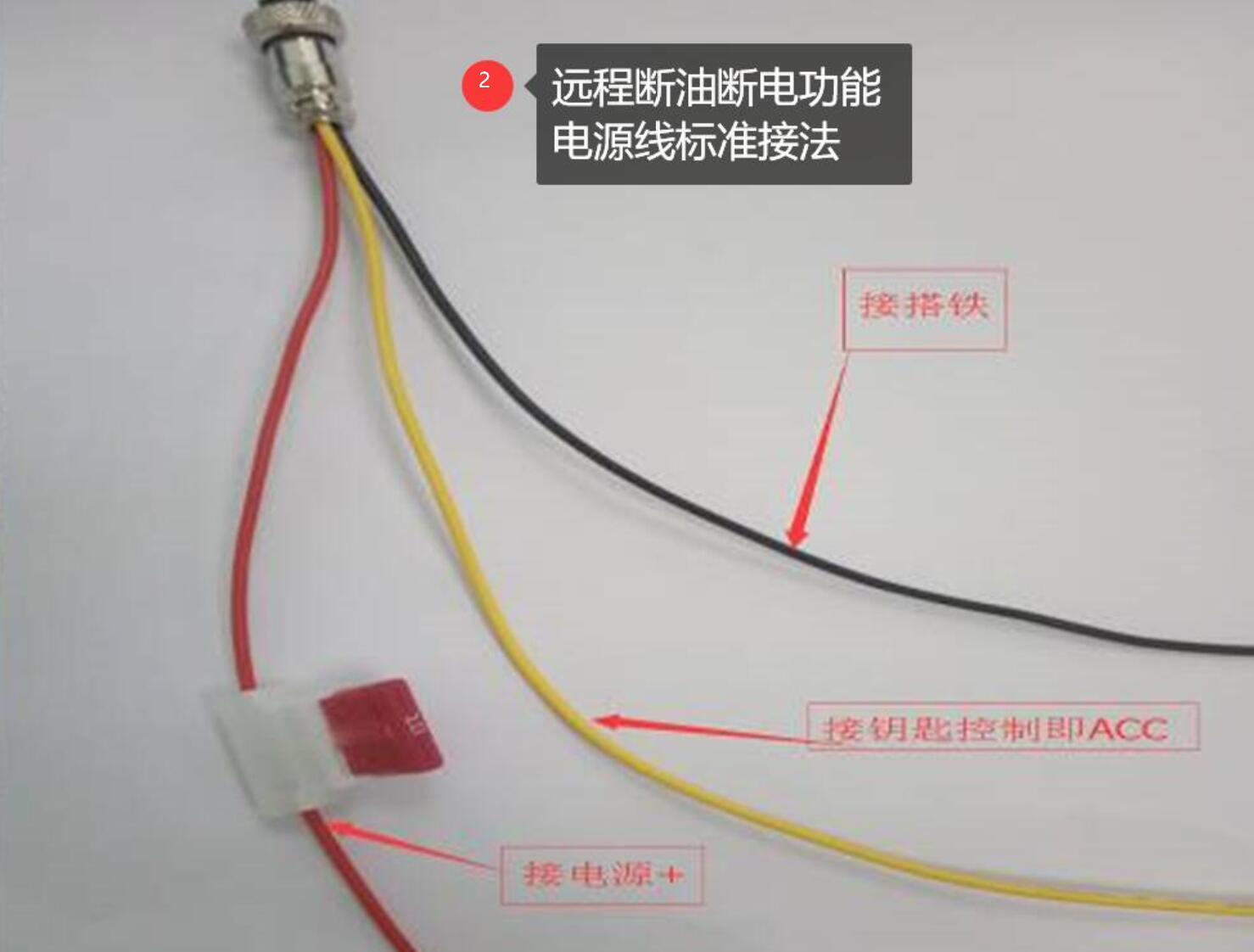

1.设备电源接线图：（如下图）

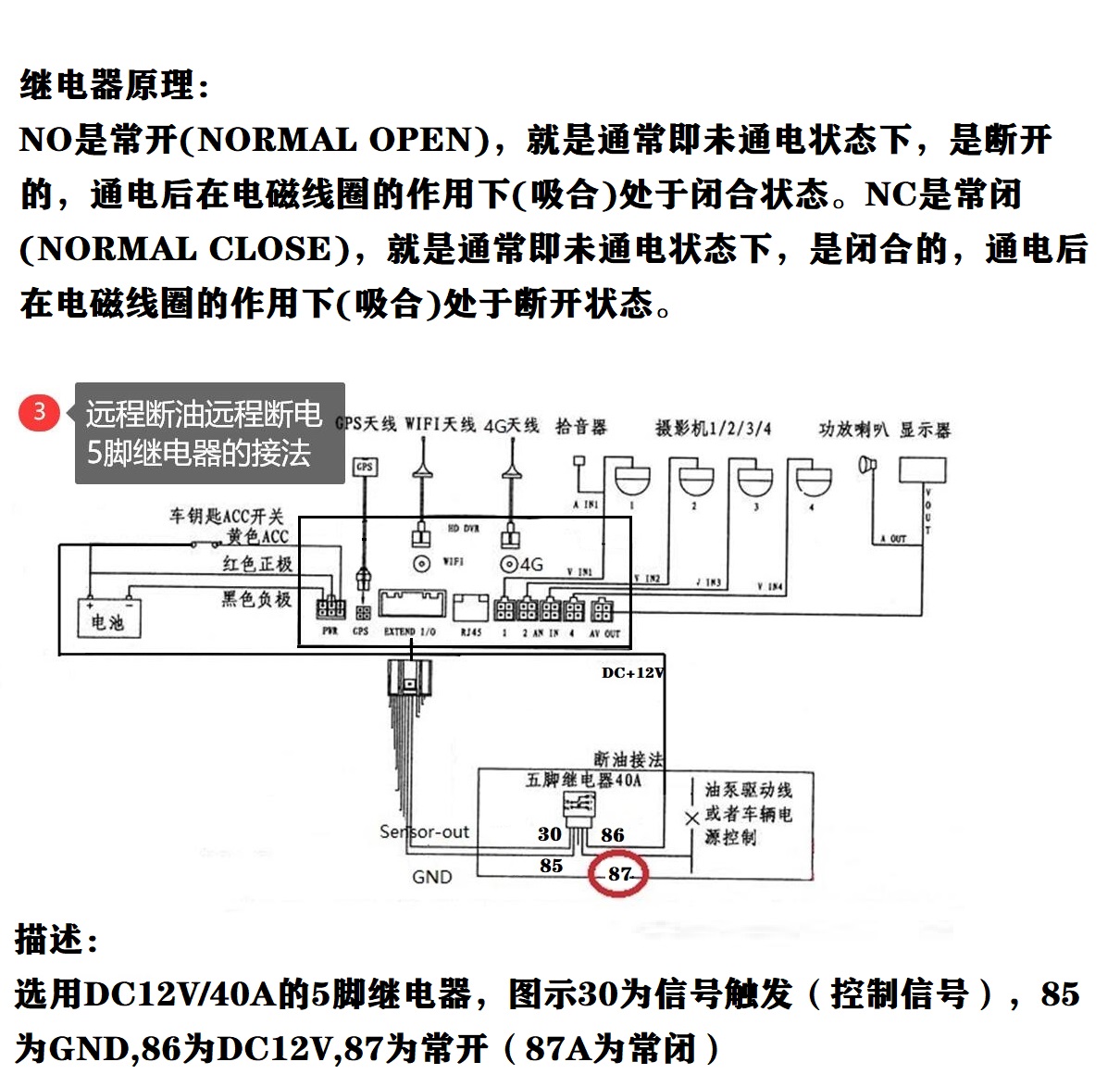

2.断油继电器接法：（如下图）

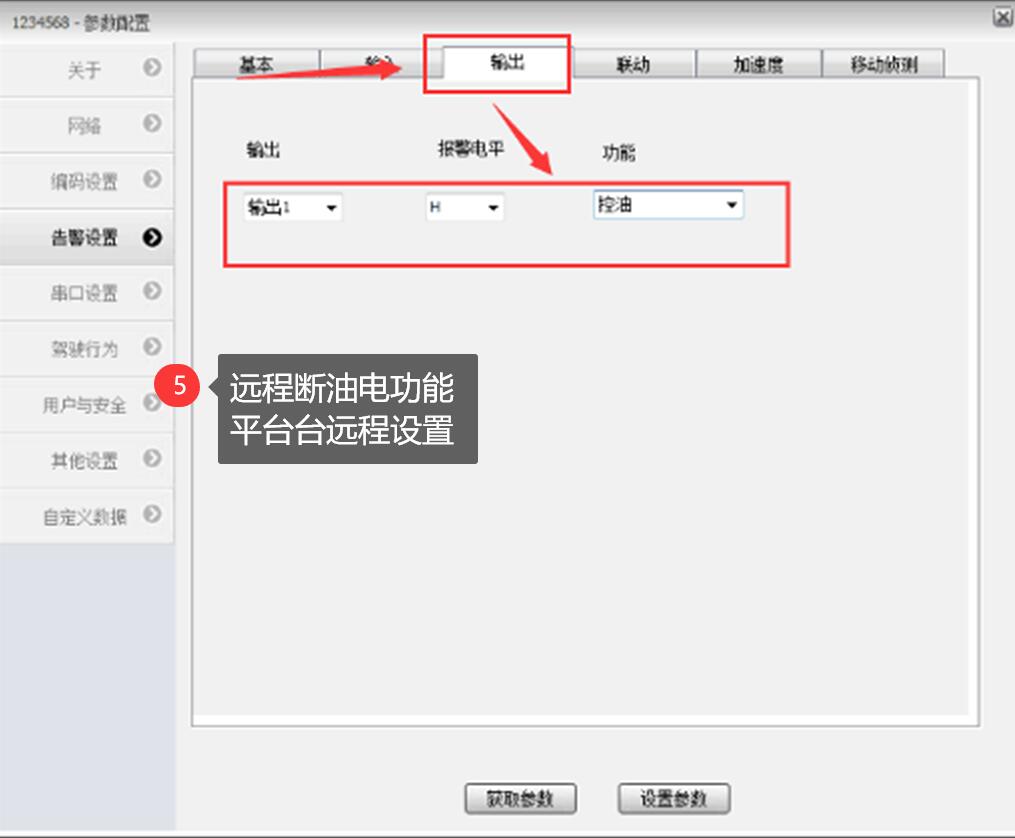

3.设备设置：打开设备进入菜单设置-报警设置—输出（如下图）
设备上没有“高低电平”的选择项，用平台端设备进一步检查设置：
三、远程断油电功能，平台软件部分的实际操作

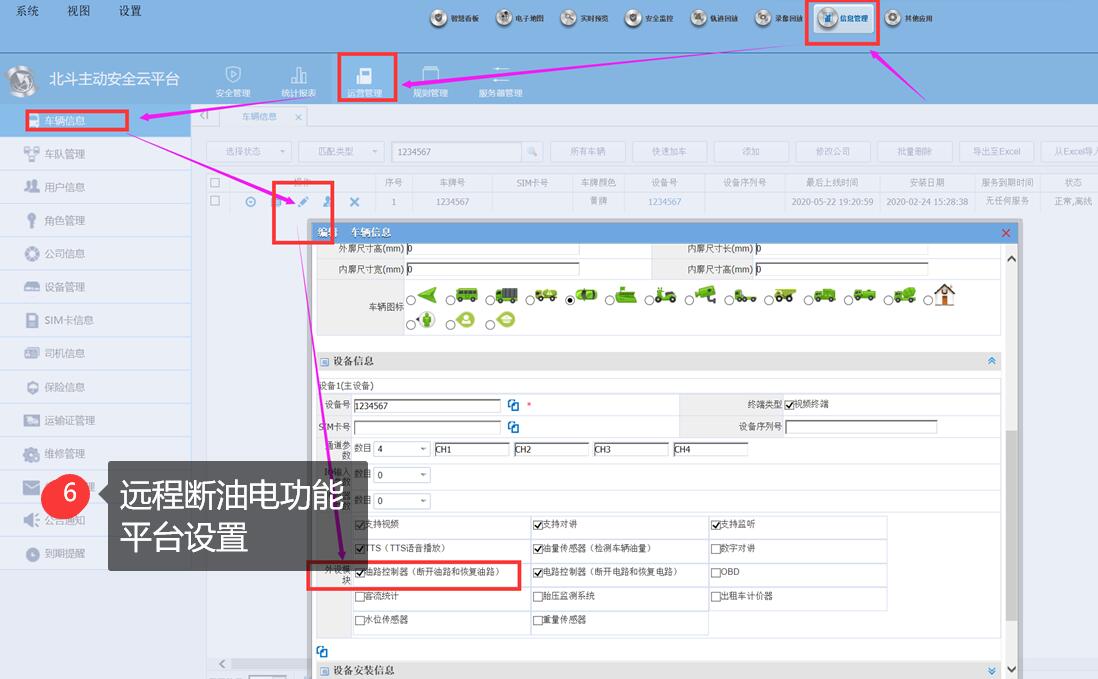

1.平台软件设置：（管理员级别账号下此功能生效，密码为账户平台登陆的密码）

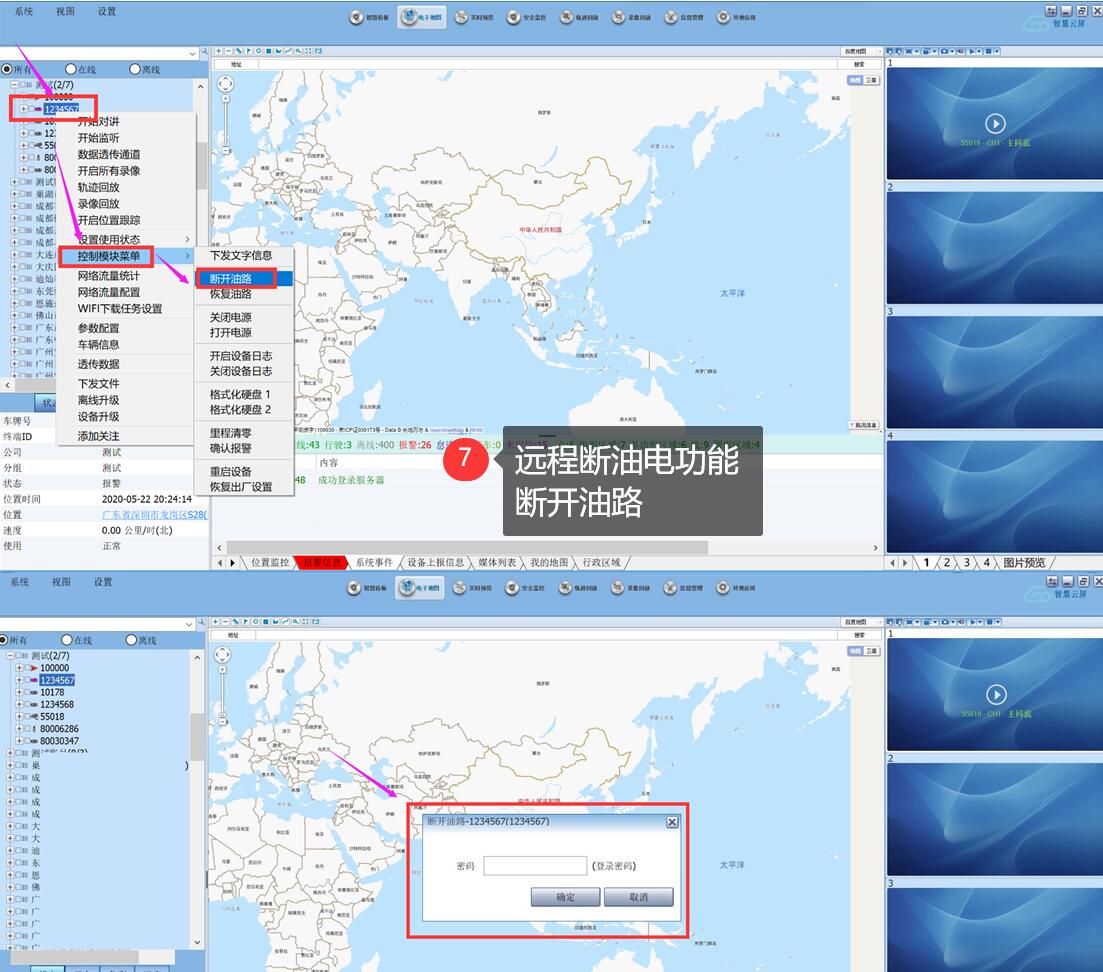

2.平台操作断油，断开油路：不论什么时候发此命令，为“ACC断开+GPS定位正常速度为0时”同时满足时才生效。

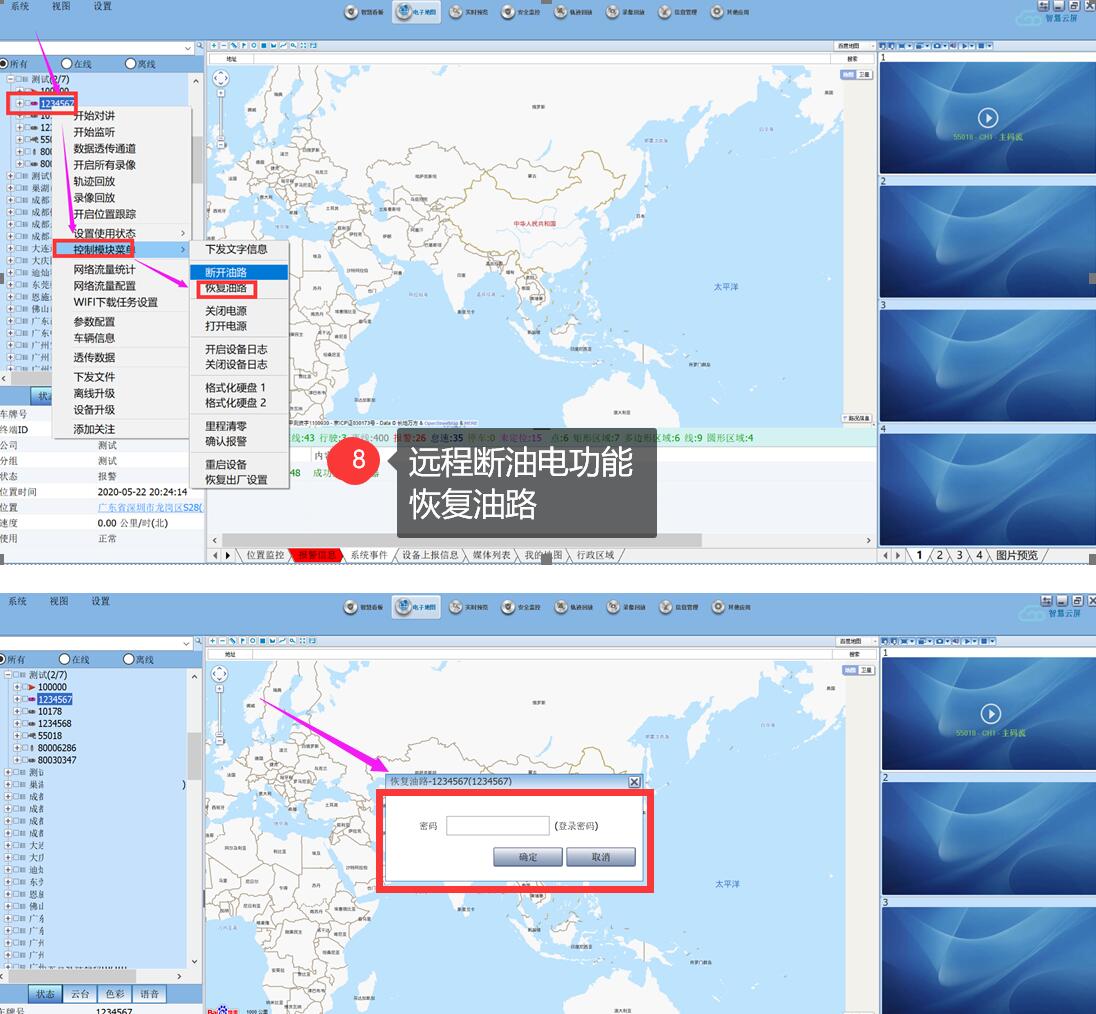

3.平台操作断油，恢复油路：如此前是“断开油路”状态，必须再次操作“恢复油路”，否则车辆打不着火。
四、特殊情况说明：

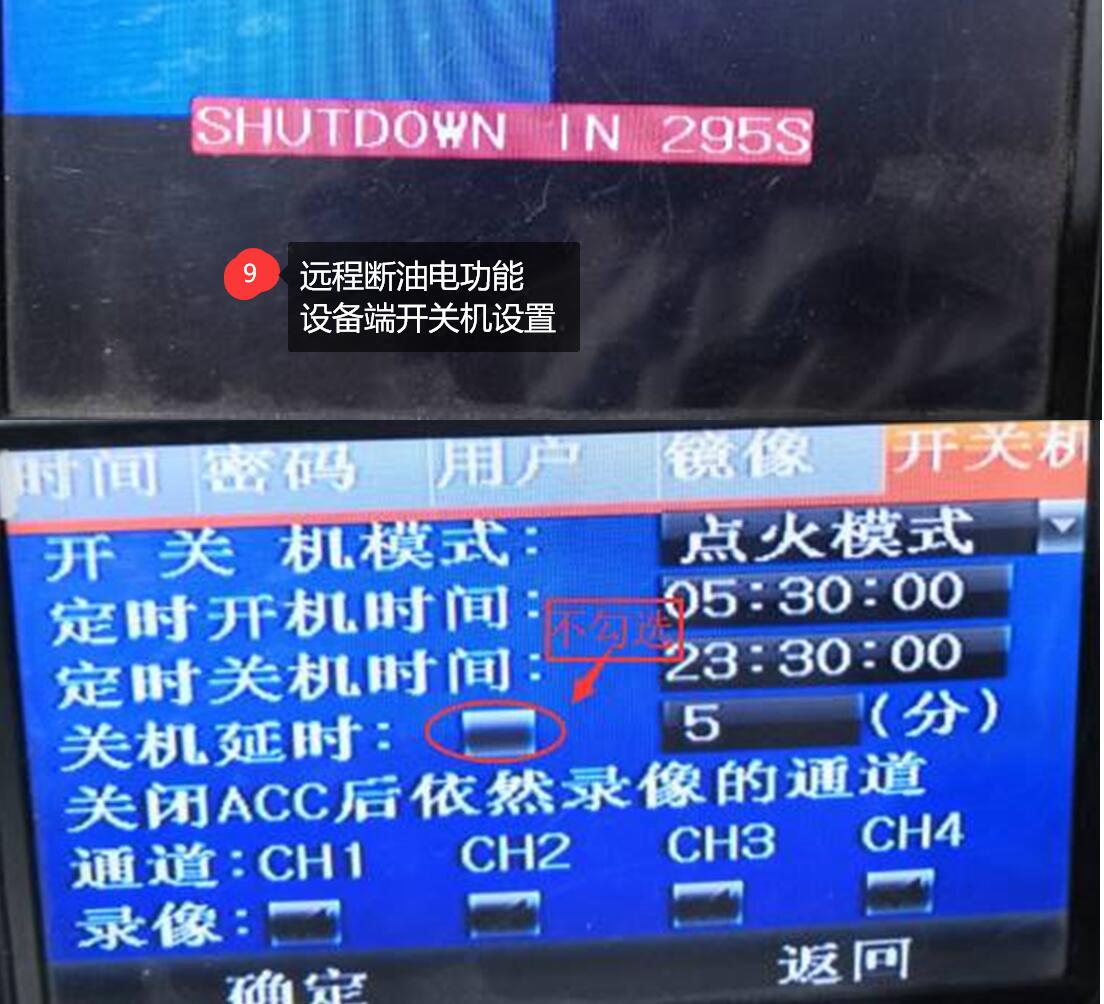

机器出厂时的设置为“关机延时5分钟”，ACC断开后5分钟才会起作用，如果要ACC断开后立刻生效，否则倒计时未完成时不会生效，那可以把机器的相应的“关机延时”功能取消：
假设机器坏了，开不了机等控制部分出现故障时，直接从87A及30上的油泵线路恢复，车辆能继续正常使用。
远程断油电功能，实验室模拟测试：
1、平台发出“断开油路”的指令后，硬件检查，可以用万用表测量SensorOut的线上 + GND 线，保证有12V的电压形成。
2、发送断油命令,GPS定到位且速度为“0”，关闭ACC 时，执行平台下发断油命令，这时的风扇会停止。机器倒计时5分钟到时后，风扇会重新转动，因为机器处理关闭状态此时处理无控制状态，属于正常。
3、设备关机后，ACC开启设备开机，开机过程中风扇会转，待设备正常录像后，设置执行上次断油命令，即风扇停止。模拟远程断油电功能。
