什么是超声波油量感器呢？
超声波油量传感器是什么呢？
超声波油量传感器是采用超声波检测技术对油料、液态物质进行非接触液面高度测量的传感装置。传感器内置强力磁铁、内置抗干扰数据处理模型智能过滤和补偿环境干扰；高精计算模型，测量分辨率毫米级，金属外壳保护，适用金属、塑料等各种材质的容器，是油耗传感器中的性价比之王。
超声波油量传感器与传统检测设备相比，测量精度高、使用简便，可外置安装（不破坏容器结构）、可接驳联网设备实现网络监控、管理。
超声波油量传感器怎么使用呢？

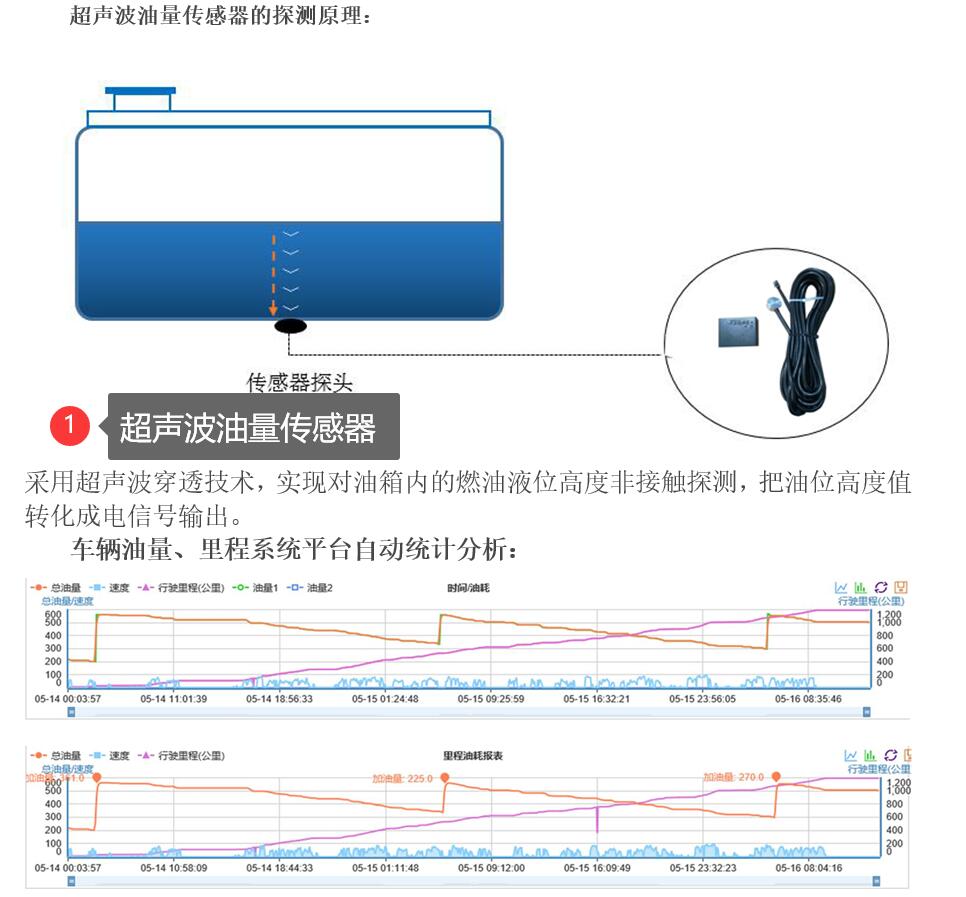

《超声波油量传感器安装调试手册》超声波油量传感器的探测原理：
采用超声波穿透技术，实现对油箱内的燃油液位高度非接触探测，把油位高度值转化成电信号输出。
为什么车辆要安装超声波油量传感器呢？
安装步骤指导:
安装指导视频：https://share.weiyun.com/RCq6gu5z
一、 安装准备
1. 标配: 传感器主机(1个)、探头(1个)、延长线(1条)、用户接口线(1条)耦合剂(1盒)、2.8米喉箍(1条)、砂纸(1张);
2. 胶水;
3. 客户需自备: 12V移动电源、绝缘胶布、抹布、毛巾及纸巾(用于擦去油污)。
注: 装车前，请给车辆加满油，或至少半箱油以上。(此状态下安装最佳)
二、 实际油量及安装环境确认
1、油位预测: 通过查看汽车油表、敲弹油箱、或者打开油箱盖借助长细铁丝判断油箱大概油位高度，并记录(例如预测为300mm左右);
2、装车前，请确定车辆停放在水平地面、油箱水平放置在车架上(可借助水平仪)。
三、 寻找安装区域

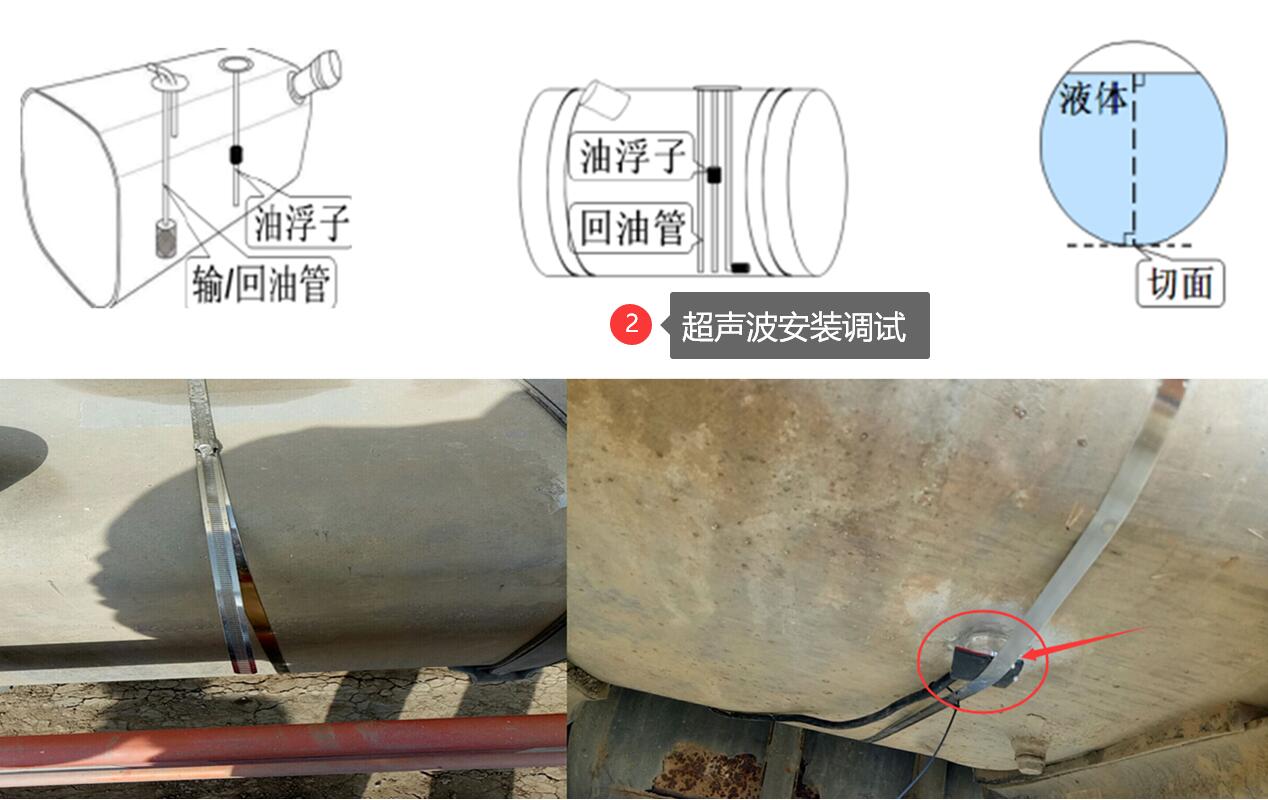

1. 探头的安装区域应避开加油口、出油口、回油管道、油浮子、挡板等，尽量选择油箱底部相对平整且尽量靠近中心区域的位置;(油箱内部构造请见下图)
2. 圆型油箱除避开障碍物之外，还应选择离地面最近的切面。
四、 耦合剂确认装位置
1. 将传感器主机与用户接口线、延长线、探头连接好，并供电，此时显示液位000.0;
2. 将油箱选定的安装区域清理干净;

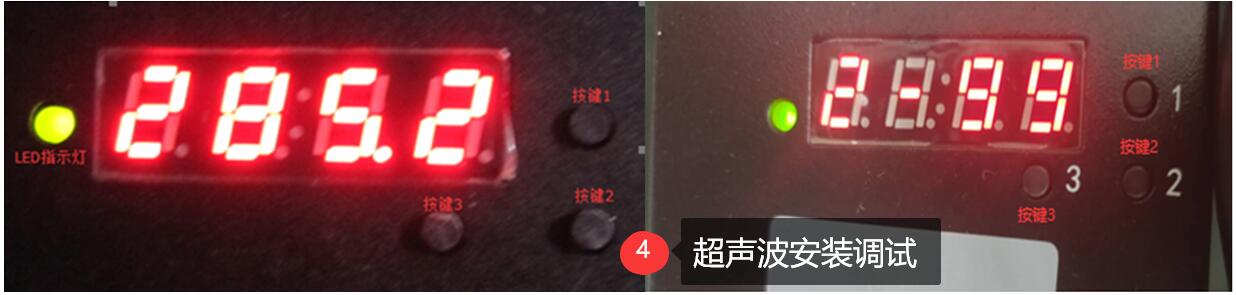

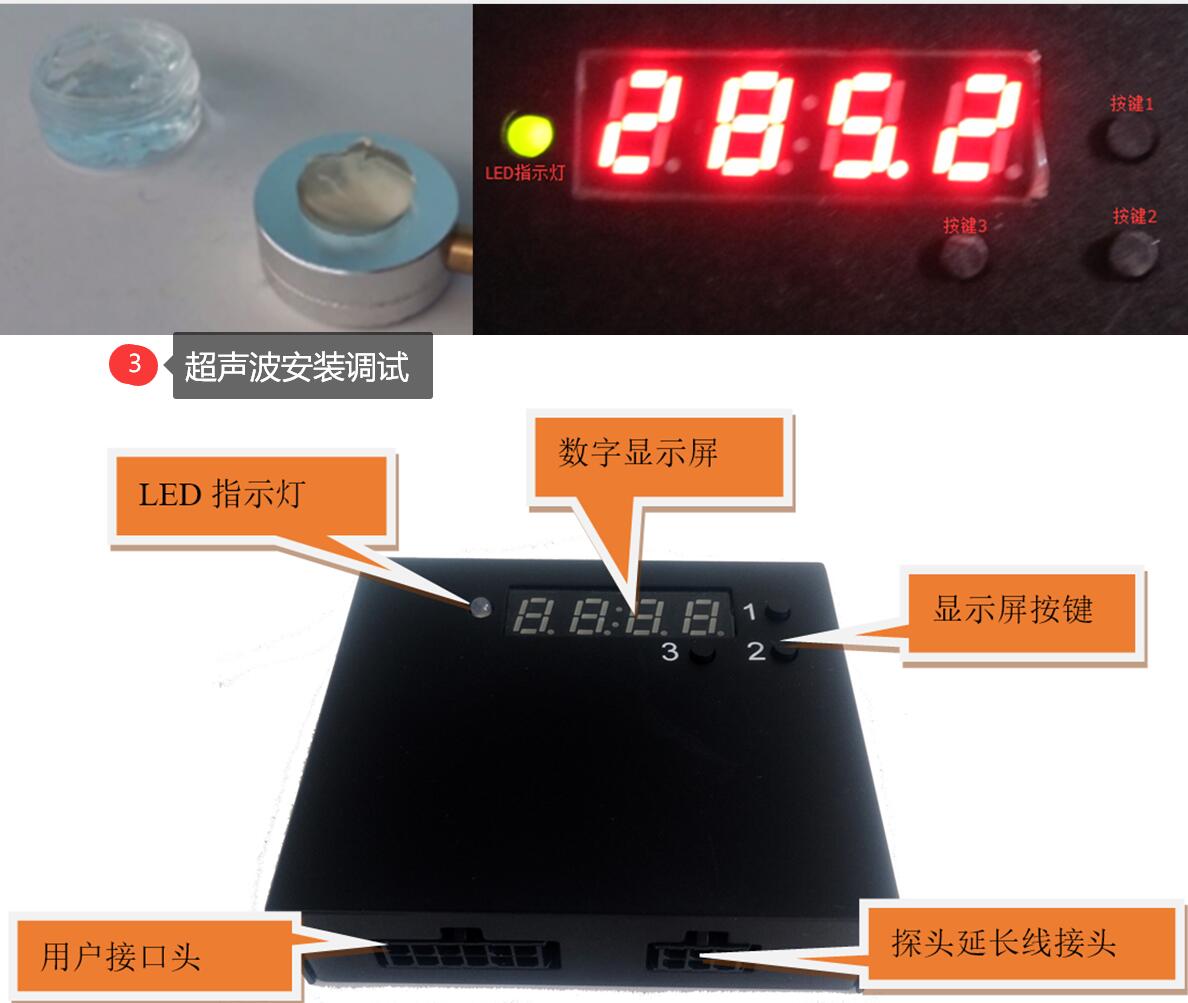

3. 在探头表面上涂上耦合剂，把探头压到选好的安装位置;可看主机显示屏显示当前测量到的液位高度(如下图)
4.长按下图中按"按键1" 5秒左右，前部数字，倾斜角；后部数字，信号值，倾斜角最好小于4（7以下允许），信号值大于70较好（40以上允许），倾斜角越小、信号值越大越精确
五、 固定探头
1. 如果油箱底部粘贴探头的部位还有油漆，需用砂纸将粘贴部位的油漆打磨干净，并擦去油污与水份，保持表面干燥、干净;
2. 使用胶水粘贴: 用螺丝刀分别挤出A组份和B组份胶水各一格，并滴到探头的中心，快速搅拌均匀，气温越高固化的速度越快，如果气温低于8度，需先预热探头表面再滴入胶水。把探头线沿朝车车架方向，将探头贴在安装位置，确认显示的高度与实际液位高度正确且稳定后(如果不正确，立即取下探头，擦干油箱底部与探头上的胶水，重新选择旁边的另一个位置粘贴，直到找到高度正确且稳定的粘贴位置)，持续压紧探头5分钟以上，使胶水初步固化;用长扎带将探头捆绑固定好，松紧度适中。

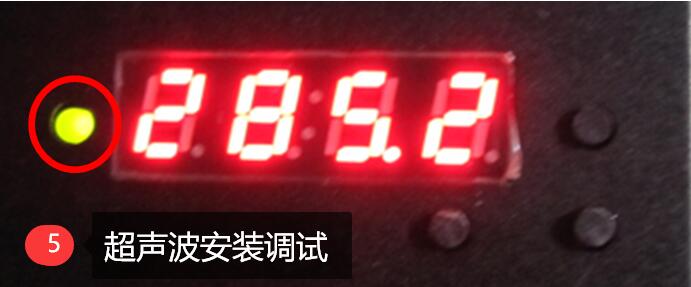

以上属于标准模式，也是建议采用模式。如安装人员觉得麻烦，可采用直接看显示屏指示灯确认安装位置，如显示屏显示的液位高度与实际的油位高度是一致，此时显示屏指示灯亮绿色(如下图)，说明安装位置基本可以安装，可直接固定探头。此方法较为简便，但如果环境较差可能会影响数据稳定，一般不建议采用。
六、 布线
1. 将延长线布置到驾驶室内，布线时应沿着车辆大梁走线;且不影响原有车辆自卸斗、车头检修等的原有功能;
2. 延长线需要远离车辆的电机，避免电机产生的电磁干扰;
3. 探头线与延长线接线端用绝缘胶带相互绕好，防止脱落;
4. 延长线与车辆发热的部位应至少有20厘米距离。延长线每隔50cm用扎带固
定下。将线合理布置到车机安装位置;
七、 超波波跟车载主机连接
1. 断电、将主机固定在与GPS比较近的位置(不会漏水的地方)，并固定好;
2. 用户接口线的红黑线接到车机的公共电源上，红接正，黑接负;

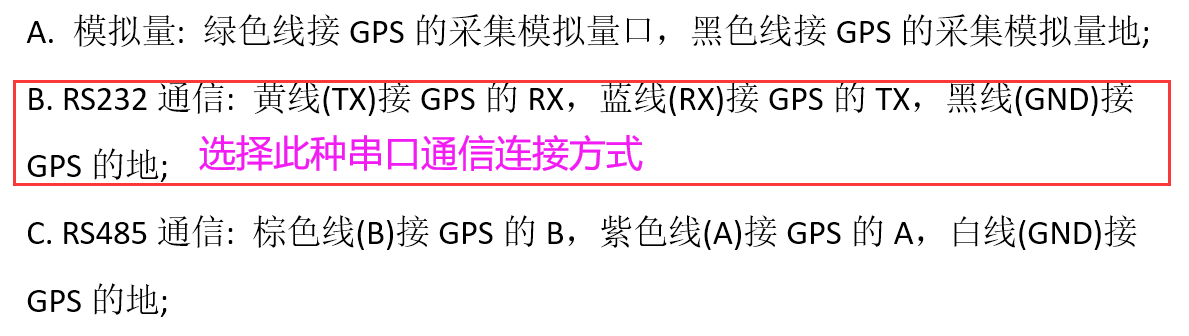

根据GPS的采集油耗接口而选择接口方式:

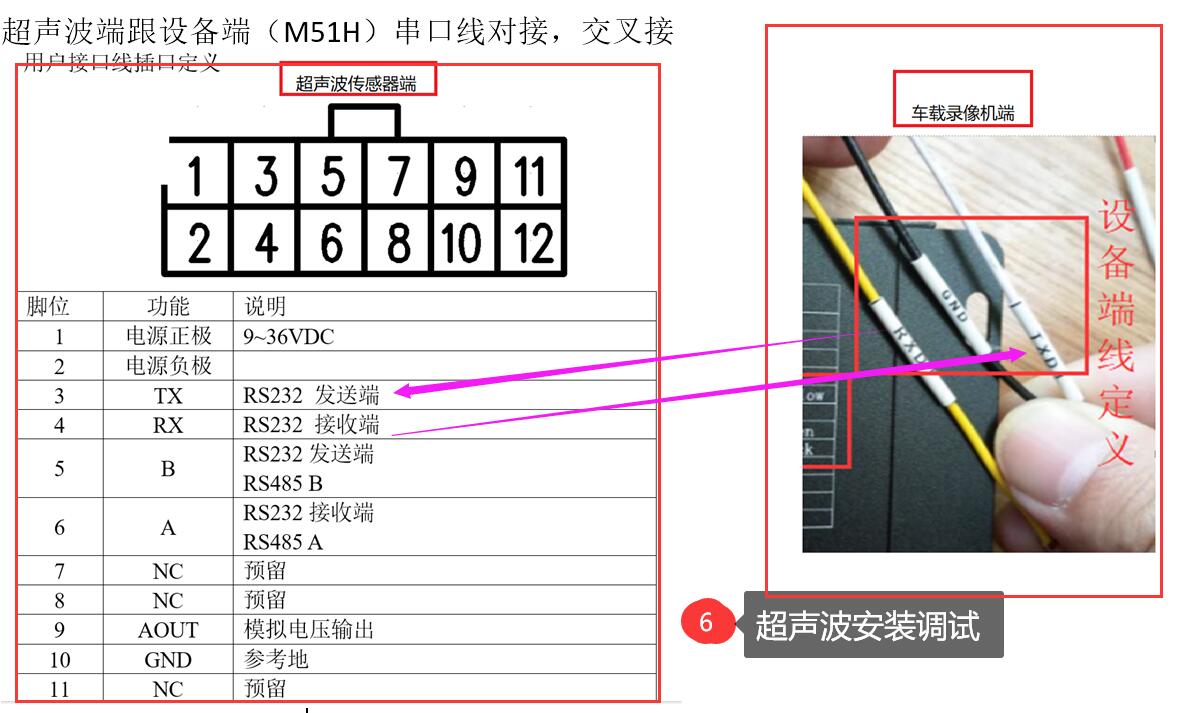

超声波端跟设备端（M51H）串口线对接，交叉对接

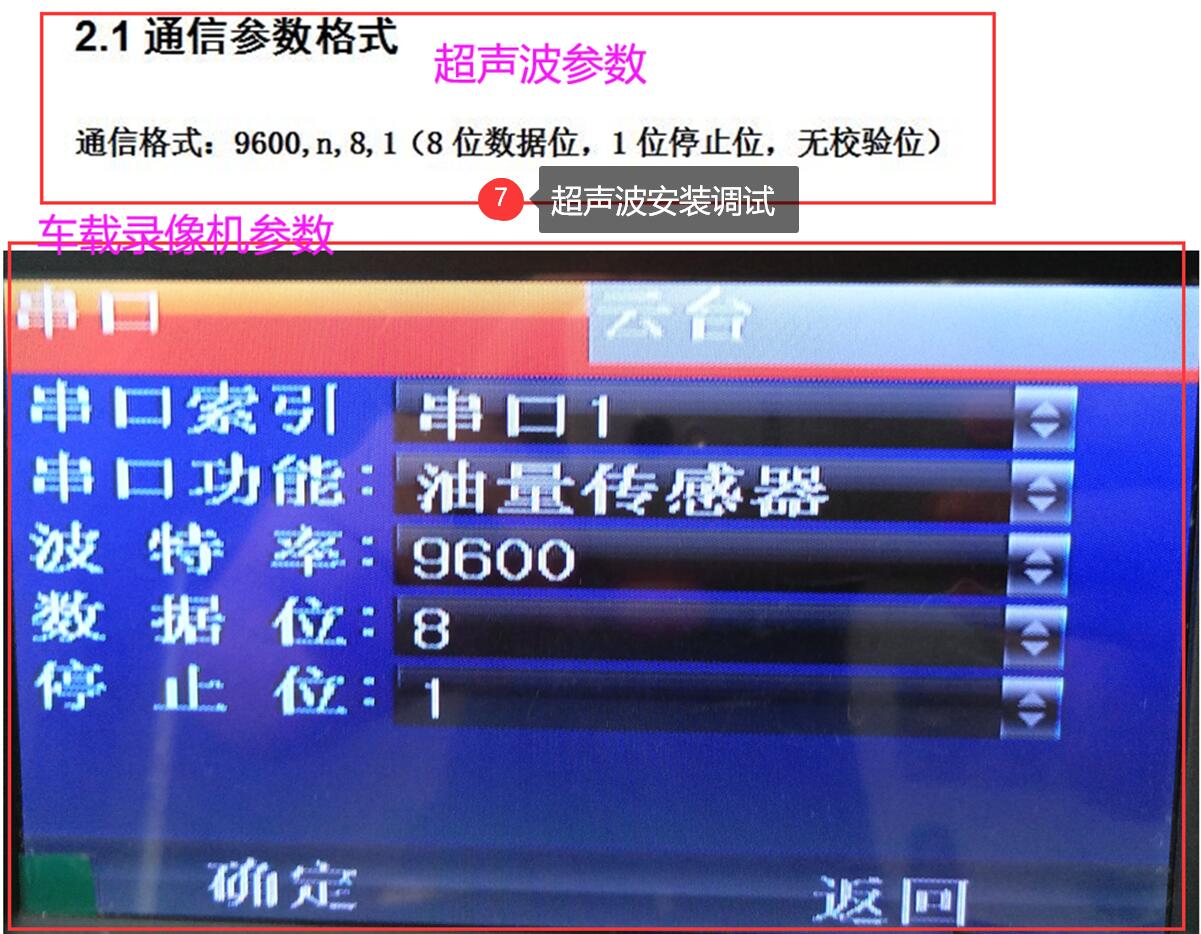

1. 机器里面设置

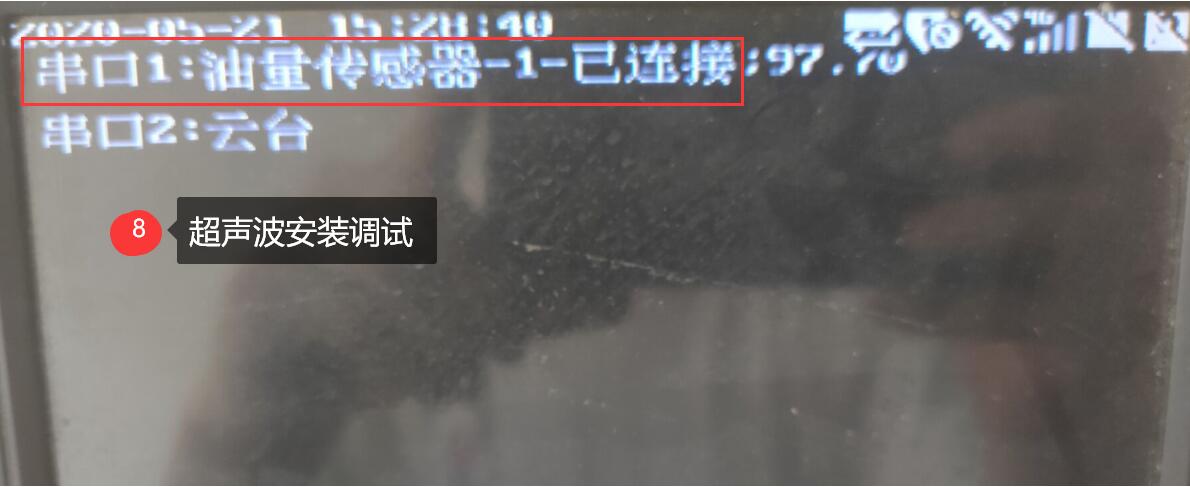

2. 硬件接通后，进一步检测
八、 平台做标定及平台上确认数据

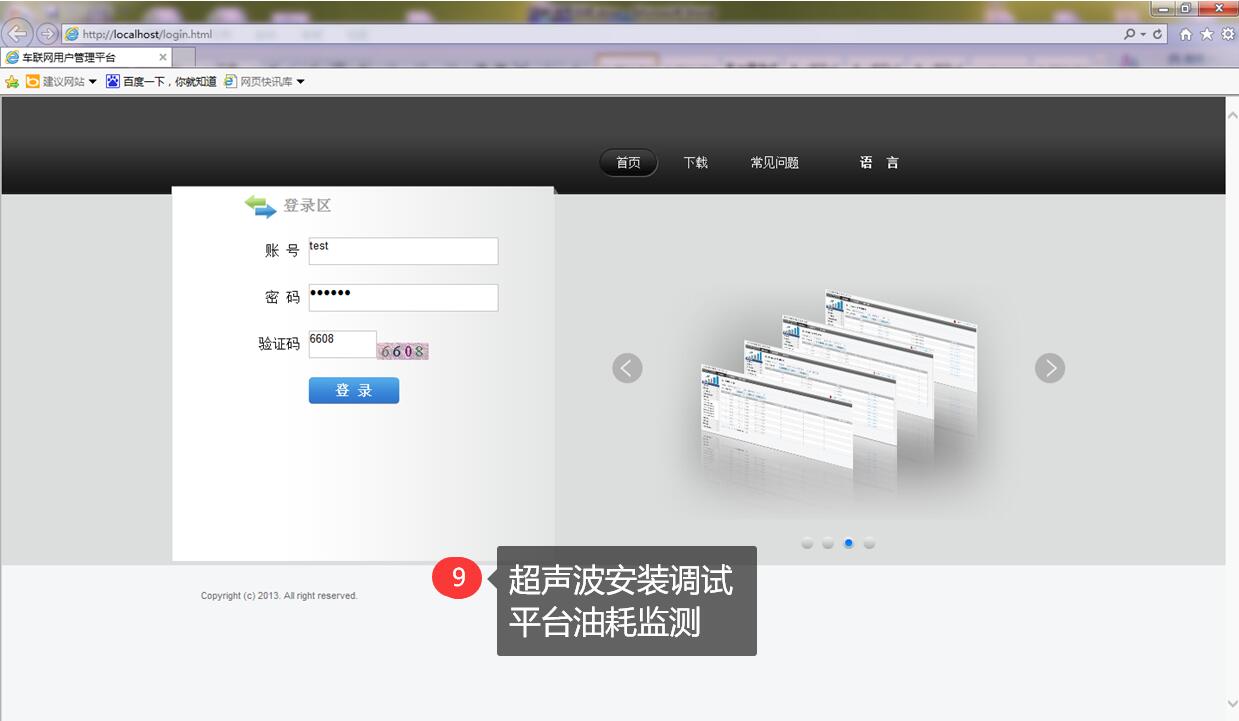

1. 进入登陆界面

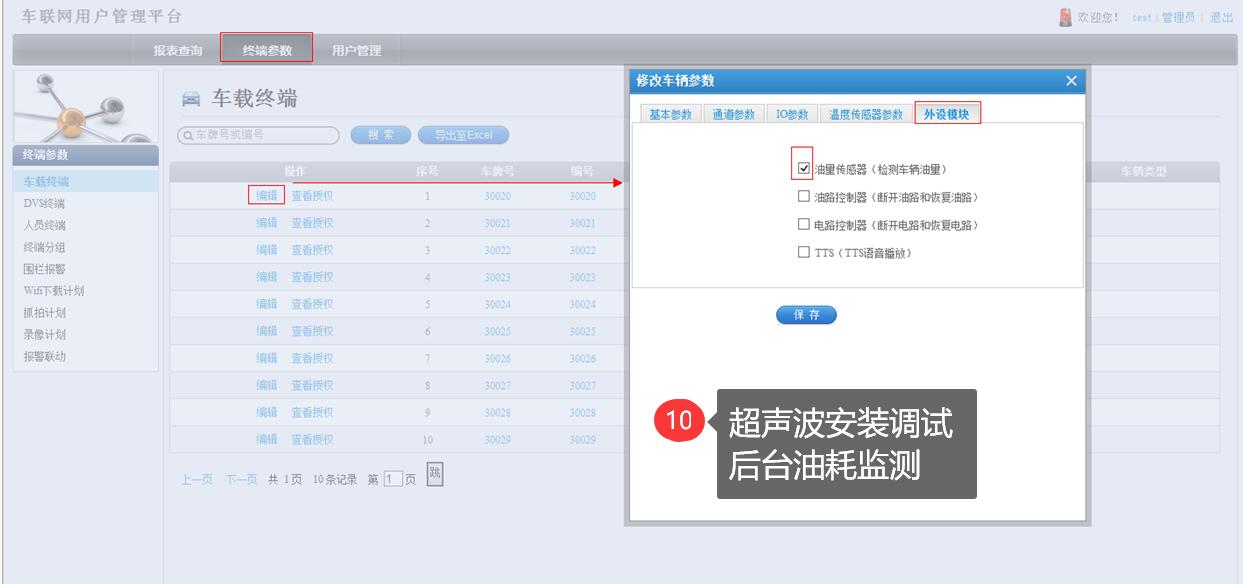

2. 点击“终端参数”-> 点击“编辑”-> “外设模块”，将“油量传感器”勾选上
3. 登陆客户端

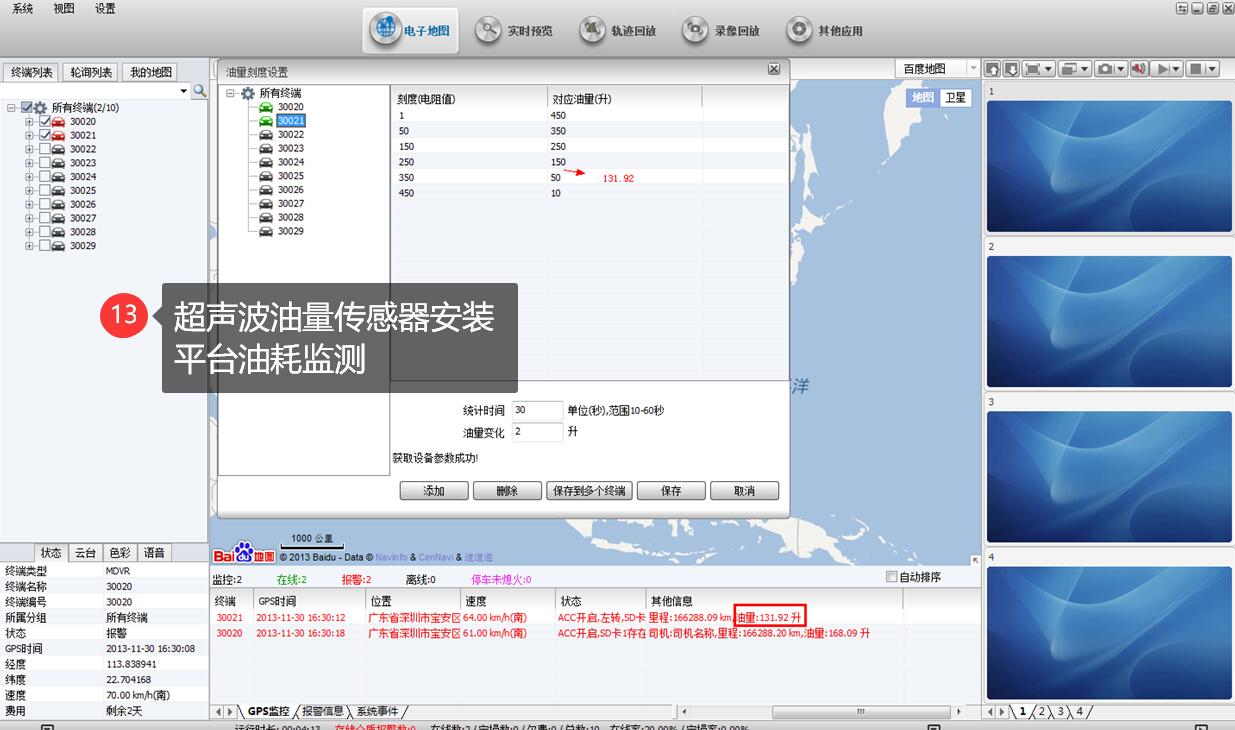

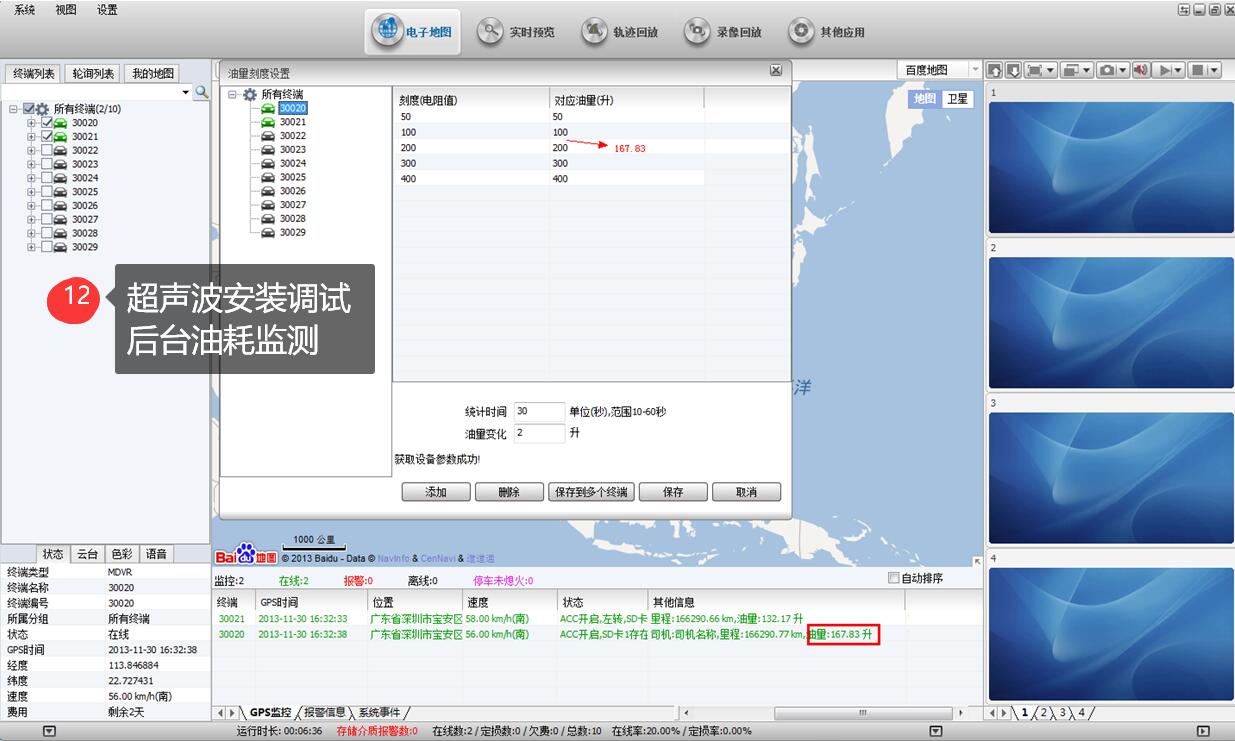

4. 点击“设置” –> “油量刻度设置”
配置的规则是取决于添加的前两组值，前两组值是递增，接下来添加的都要按照递增形式来添加，添加完成后，一定要点击“保存”。（标定完成最好重启一下服务器程序）
添加共分两种情况：
A. 电阻越大，油量值越大
B. 电阻越大，油量值

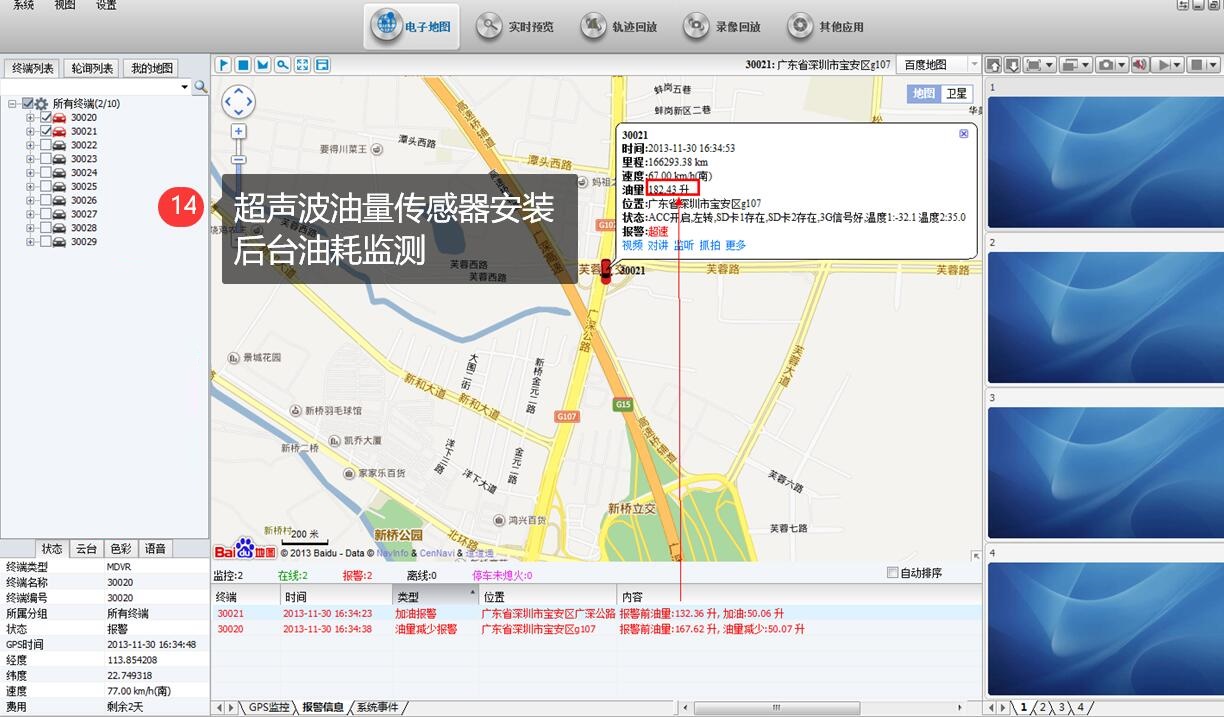

5. 加油或者油量减少报警会在“报警信息”栏显示

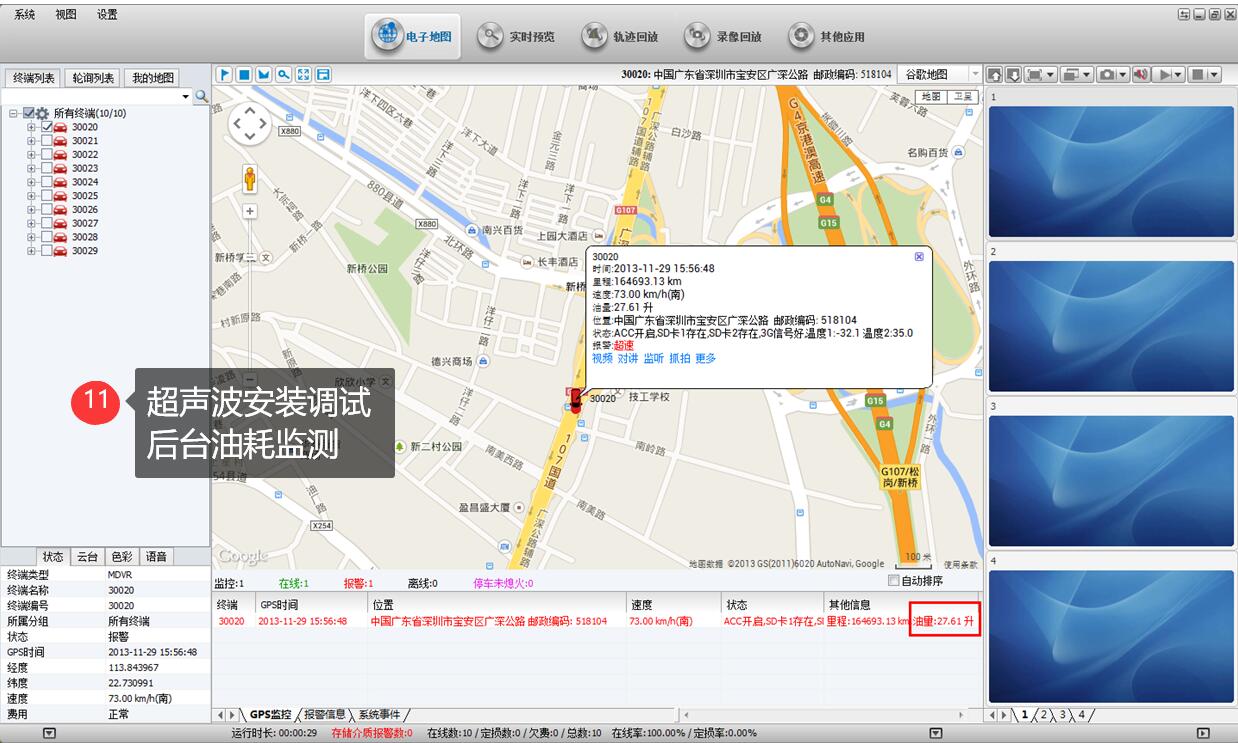

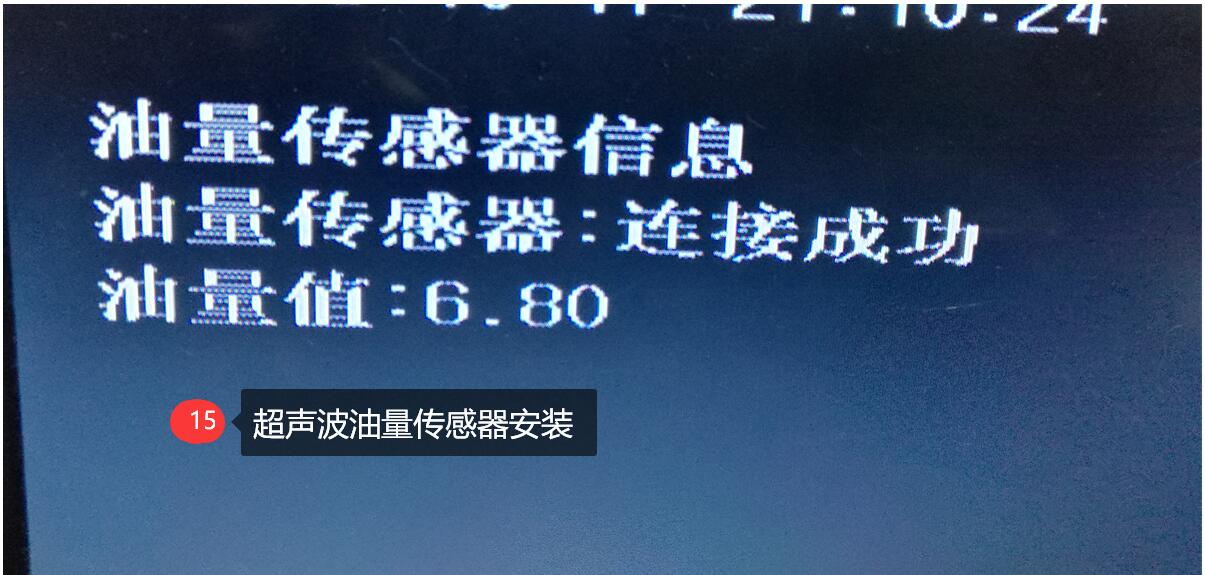

3. 通电，查看本地显示屏及平台是否有油耗数据

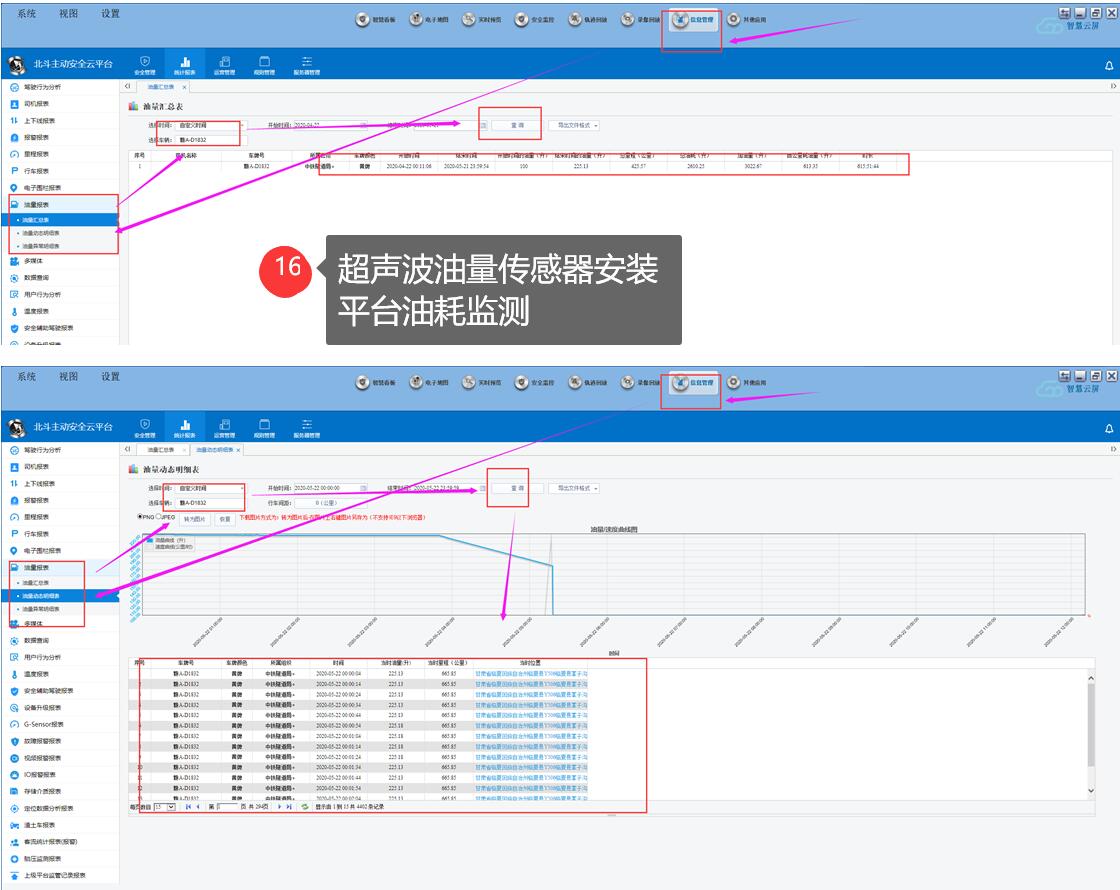

后台报表查询
