本安防爆EX说明

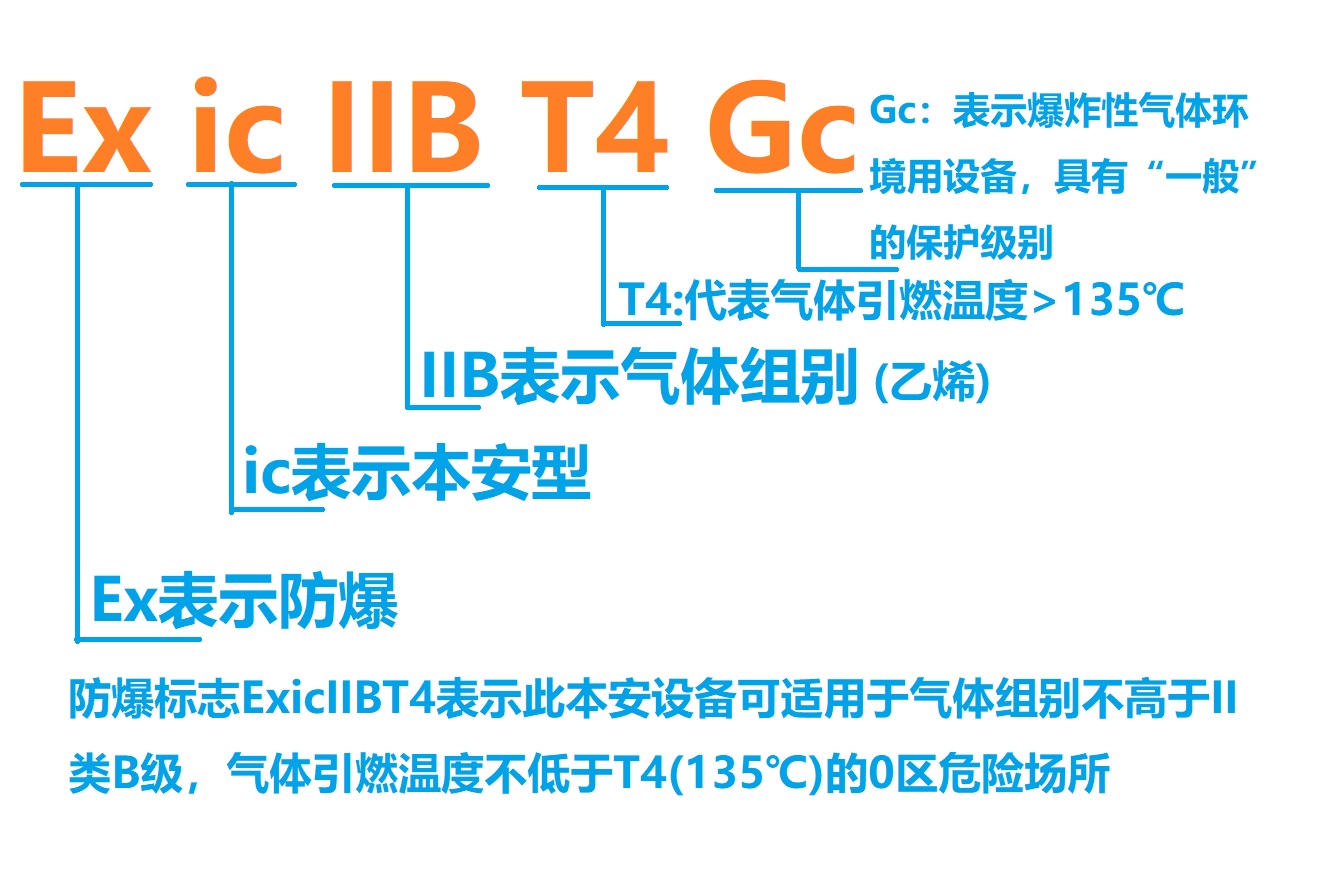

在正规的防爆电气设备上都会有Ex标志，并且每个防爆电气设备都会有一个特有的防爆标志，以下面防爆标志为例：
注释1：Ex是中国及国际电工委员会的防爆标志，表明电气设备符合GB3836和IEC60079中所列的一个或多个防爆型式
注释2：常见的各类防爆型式符号如下：隔爆型“d”、增安型“e”、本安型“i”、充砂型“q”、正压型“p”、液浸型“o”、“n”型、浇封型“m”
注释3：设备类别符号
（1）Ⅰ类：易产生瓦斯的煤矿用的电气设备
（2）ⅡA、ⅡB、ⅡC类：除Ⅰ类外的其他爆炸性气体环境用电气设备，即工厂用电气设备
注：ⅡB的设备可以用于ⅡA设备的使用条件，同样，ⅡC的设备可以用于ⅡA和ⅡB设备的使用；条件，因此，防爆级别ⅡC＞ⅡB＞ⅡA

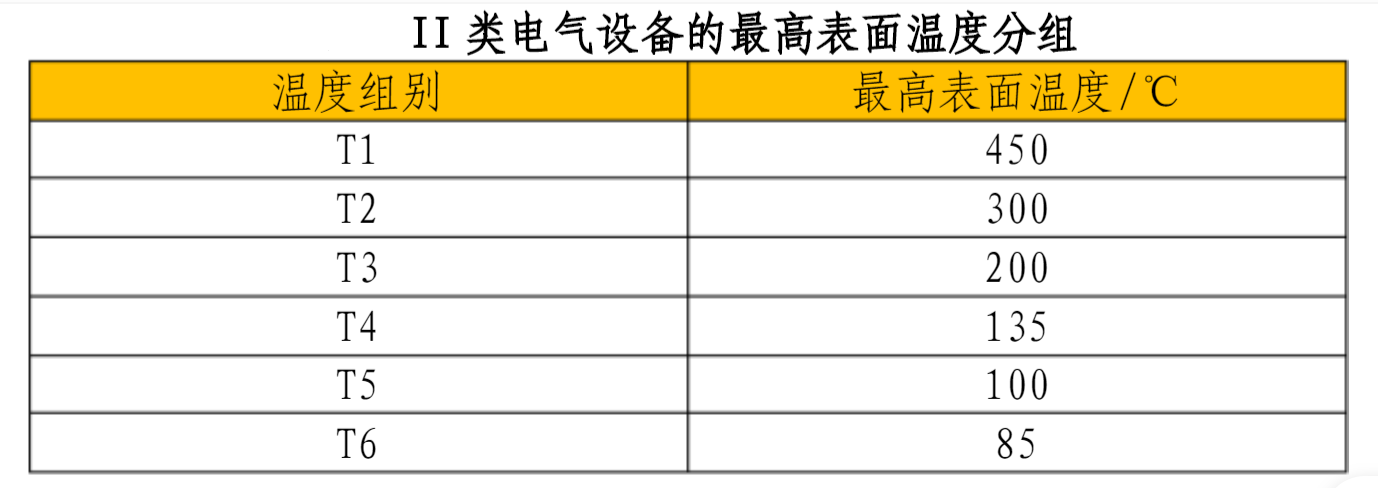

注释4：对于Ⅱ类电气设备，表示温度组别的符号如下：
注释5：设备保护级别分为“Ga”、“Gb”、“Gc”、“Ma”或 “Ma”。
设备保护级别（EPL）：根据设备成为点燃源的可能性和爆炸性气体环境、爆炸性粉尘环境及煤矿甲烷爆炸性环境所具有的不同特征而对设备固定的保护级别。
Ma 级(EPL Ma)：安装在煤矿甲烷爆炸性环境中的设备，具有“很高”的保护级别，该级别具有足够的安全性，使设备在正常运行、出现预期故障或罕见故障，甚至在气体突然出现设备仍带电的情况下均不可能成为点燃源。
Mb 级(EPL Mb)：安装在煤矿甲烷爆炸性环境中的设备，具有“高”的保护级别，该级别具有足够的安全性，使设备在正常运行中或在气体突然出现和设备断电之间的时间内出现的预期故障条件下不可能成为点燃源。
Ga级(EPL Ga)：爆炸性气体环境用设备，具有“很高”的保护级别，在正常运行、出现的预期故障或罕见故障时不是点燃源。
Gb级(EPL Gb)：爆炸性气体环境用设备，具有“高”的保护级别，在正常运行或预期故障条件下不是点燃源。
Gc级(EPL Gc)：爆炸性气体环境用设备，具有“一般”的保护级别，在正常运行中不是点燃源，也可采取一些附加保护措施，保证在点燃源预期经常出现的情况下(例如灯具故障)不会形成有效点燃。
Da级(EPL Da)：爆炸性粉尘环境用设备，具有“很高”的保护级别，在正常运行、出现的预期故障或罕见故障时不是点燃源。
Db级(EPL Db)：爆炸性粉尘环境用设备，具有“高”的保护级别，在正常运行或预期故障条件下不是点燃源。
Dc级(EPL Dc)：爆炸性粉尘环境用设备，具有“一般”的保护级别，在正常运行中不是点燃源，也可采取一些附加保护措施，保证在点燃源预期经常出现的情况下(例如灯具故障)不会形成有效点燃。
可能发生爆炸的环境。（如：可燃性气体，粉尘环境，炼油、石化厂，加油站、加气站等） ， 爆炸性气体环境 大气条件下，气体、蒸汽或雾状的可燃物质与空气构成的混合物，在该混合物中点燃后，燃烧将传遍整个未燃混合物的环境。（如：CH4,C2H2,C2H4,NH3,CO,C2H5OH等防爆电气设备）。根据国家现行标准GB 3836.1-2010 《爆炸性环境 第1部分：设备通用要求》规定要求，本手册对应产品为：M91HV-EX防爆布控球，达到Ex iC IIB T4 Gc标准的防爆电气设备。
产品规格
布控球是什么？什么是布控球？
布控球是专为户外无线网络及无供电环境而又需要现场录像取证和远程实时视频监控而打造的一款便携式的智能装备。布控球采用稳定的Linux嵌入式操作系统，运用先进的AI算法技术、5G无线通信技术、AGPS辅助定位技术及H.265视频压缩技术；布控球内部集成了高速图形处理器、星光级高清摄像机、5G无线模组、北斗GPS定位模组、WiFi模组、蓝牙模组、高容量电池组的多功能一体化智能云台摄像机。布控球支持1路1080P高清视频录像和高清图像上传，当前可做到4K高清800万像素的高清视频5G无线上传，后台指挥中心可实现实时、高清、流畅、稳定的视频监控、双向语音对讲、北斗GPS定位、360度旋转云台、控制镜头缩小放大变倍等远程操作功能，极大的方便了指挥中心对前方现场情况进行视频研判、应急处理。前端只需要部署一台布控球就能替代人工达成现场执法取证录像、应急布控、远程管控、远程实时监控等强大功能。AI智能识别布控球是在原功能基础上进一步集成车牌识别、人脸识别、安全帽识别、工衣识别、区域入侵等的视频图像分析算法AI算法，通过计算机视觉技术对图像、人脸、场景、行为等进行深度学习，识别并标示图像、场景、视频内容，并对自定义的行为、意图进行识别并预警实现人工智能。布控球底部镶嵌多颗强磁铁便携式三防手提箱式设计并配有三脚支架，执行任务时可快速将布控球磁吸方式安放在三脚架吸盘上，或直接吸附在需要监控的位置或吸附在车辆上，任务结束时可将布控球拆下收纳到防护箱，布控球做到了可快速组装及方便收纳，携带灵活方便，可满足应急布控和快速搭建的特殊要求。适用于施工风险管控、应急通信、动态勤务、外勤执法、侦查布控、安防安保、应急指挥、抢险指挥、抢险抢修、巡检巡线管理等行业应用，助力“智慧工地”建设布控球在工地现场管理及突发紧急事件指挥提供较为完善的技术保障，是提升工程建设管理水平的新型高科技产品，对施工重点场所、施工进度、人员设备和文明施工等动态信息实时监控，打造360度全视角、智能化的施工管理模式。已广泛使用在电力、铁路、应急、边防、武警、公安、交警、消防、路政、城管、交通、法院、监狱、林业、水利、环保等单位。
M91HV-EX防爆布控球适用于石化装置、石油平台、燃气、化工、制药、煤炭、冶炼、船舶制造、纺织等易燃易爆环境及危险场所而开发设计的防爆智能一体化电气设备。
M91HV-EX 防爆布控布球详细特点：
3.2.1 工业级设计：Linux系统性能稳定，快速开机；采用军工级防水航空插头，可靠性高，防水性强，保证产品在复杂环境下可靠稳定运行。
3.2.2 基本功能：设备具备视频回传、云台控制、卫星定位、双向对讲、红外星光夜视、可远程控制等功能。
3.2.3 视频编码压缩：H.264或H.265可切换，极大的节省了存储空间与网络带宽资源，多码流编码，适合各种不同运用场景，支持1920×1080、1280×720、704×576，帧率可调：支持视频帧率范围为1～30fps，支持384Kbps～6Mbps的视频码率，支持双码流。
3.2.4 内存大小：支持本地录像存储,支持2张SD卡，每张最大支持256GB。
3.2.5 录像格式：支持1路1080P高清视频录像，1路录音功能，录像OSD叠加功能可叠加设备名称、时间、GPS等字符,专业稳定的录像文件系统。

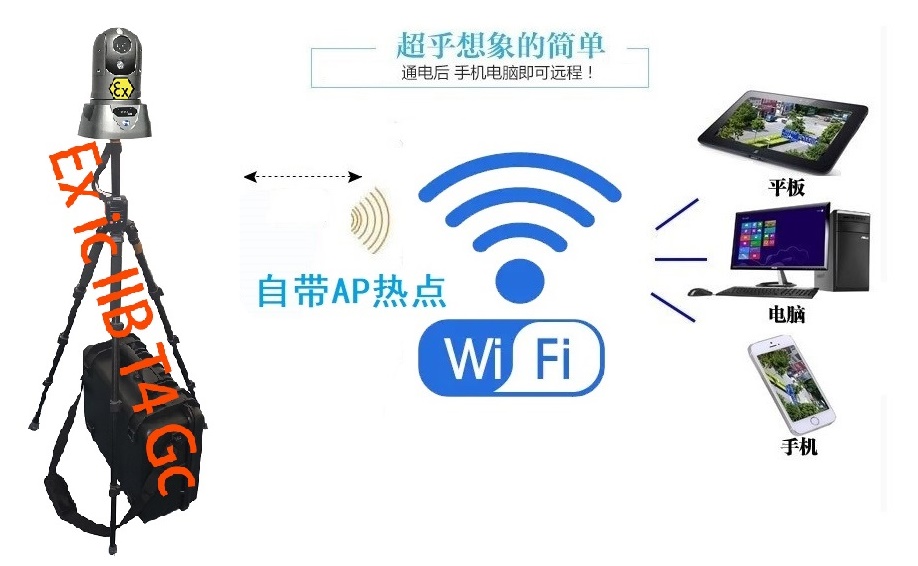

3.2.6 无线通讯：单5G/4G卡（加配可扩展双4G卡），支持4G全网通可支持扩展WiFi、GPS、BD功能模块，支持APN和VPDN专网；支持WiFi网络接入，距离大于10米，具备AP热点功能，4G天线WIFI天线GPS天线全内置。
3.2.7 蓝牙功能：内置4.0蓝牙，在蓝牙距离10米范围内可连接蓝牙耳机或蓝牙手柄（标配手柄），临时布控更方便，不用繁琐的有线连接，都可以实现高品质语音对讲，也可以外接蓝牙音响，实现广播功能。
3.2.8 定位功能：定位模块与天线内置，无需外接天线，有AGPS辅助定位，实现快速定位，可远程获得设备所在的地理位置信息。
3.2.9 显示功能：内置OLED高亮度显示屏，强光下可清晰的看清所显示的内容，设备具有OLED屏，可显示4G、WiFi、蓝牙、GPS连接状态、信号强度，显示平台的连接状态，方便安装调试。
3.2.10 对讲功能：音频协议支持G.711、G.726等音频协议，并支持双向语音对讲，除了呼通中心或被中心呼通外，还有PTT集群对讲功能，方便一个群组内的人员任意沟通。
3.2.11 摄像机参数：采用1/2.8" CMOS 1080P高清200W星光级传感器高清一体化机芯，彩色：0.001Lux@(F1.5,AGC ON);黑白0.0005Lux@（F1.5,AGC ON）。光学变焦26倍，数字变焦16倍（400万高清33倍可选择），红外夜视距离不小于100米，自带光敏传感器，夜视功能自动切，换保证在夜晚灯光不好的地方也能拍摄出真实彩色的画面。
3.2.12 云台控制：水平角度360°全方位连续旋转，垂直角度-20~90°，支持本地和远程云台控制。支持本地遥控器PTZ功能，本地可以上、下、左、右旋转云台，可以ZOOM+、ZOOM-变倍。
3.2.13 电池容量：内置UPS电池，连续工作时间不小10小时，电压14.8V电池容量12000mAh(185Wh)，白天功耗:10.45Wh，夜晚功耗:17.1Wh，可扩展外挂电池组。

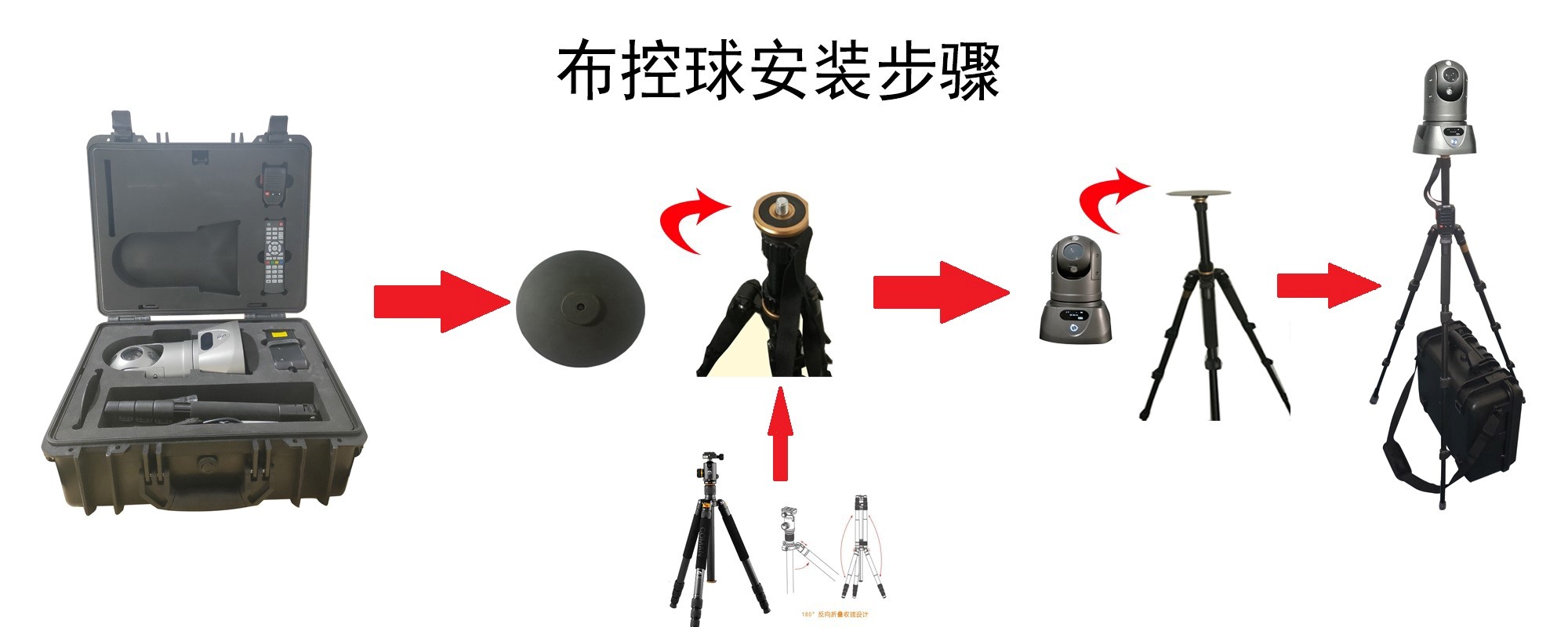

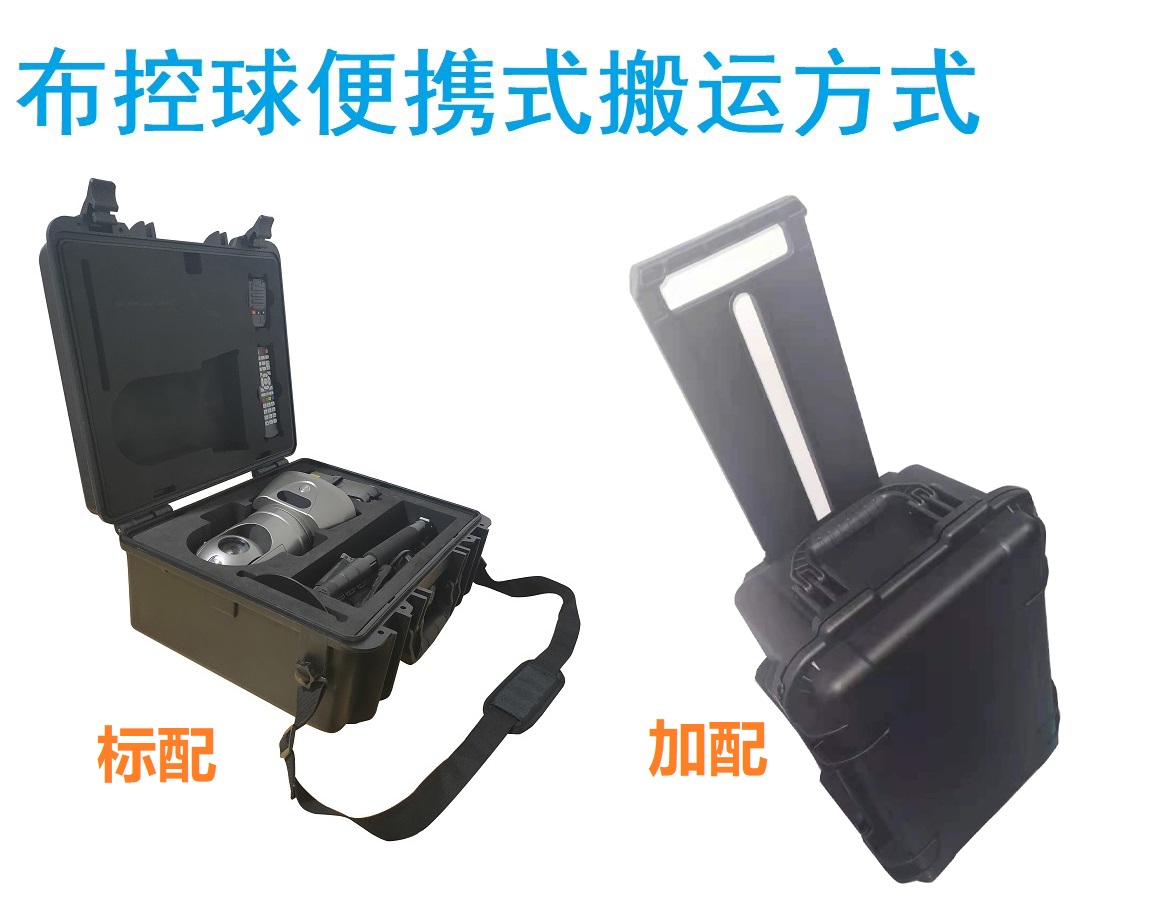

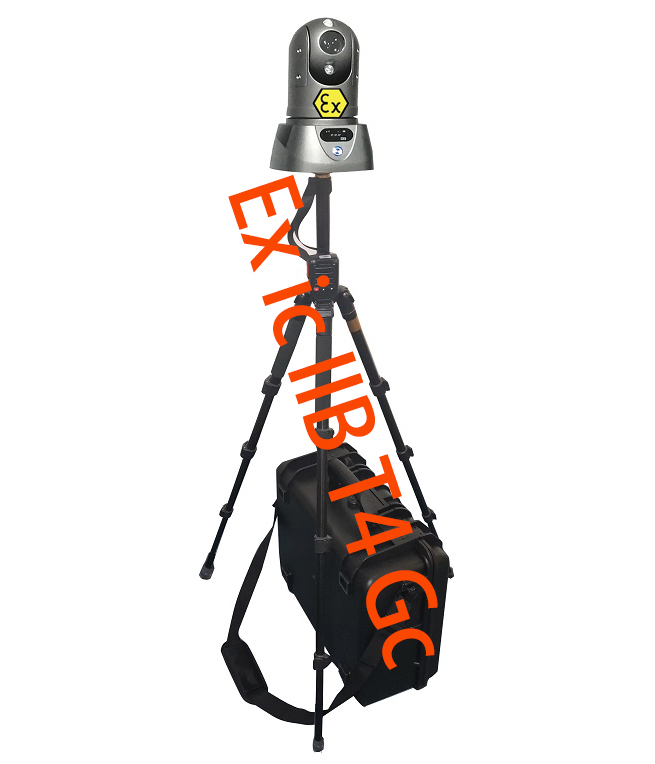

3.2.14 便携式：设备磁力复合吸盘设计，专用防护箱装备采用三脚支架的方式安装，或用布控球自带的磁铁，可吸附式安装，随时搭建使用方便拆卸，临时布控更方便，也可车顶和支架部署安装。
3.2.15 结构设计：设备外观专利设计，行业独创的全内置天线（4G、蓝牙、GPS/BD）高集成度一体化设计，省去外置天线的繁琐，可满足无线视频应急指挥快速搭建布控的需求。

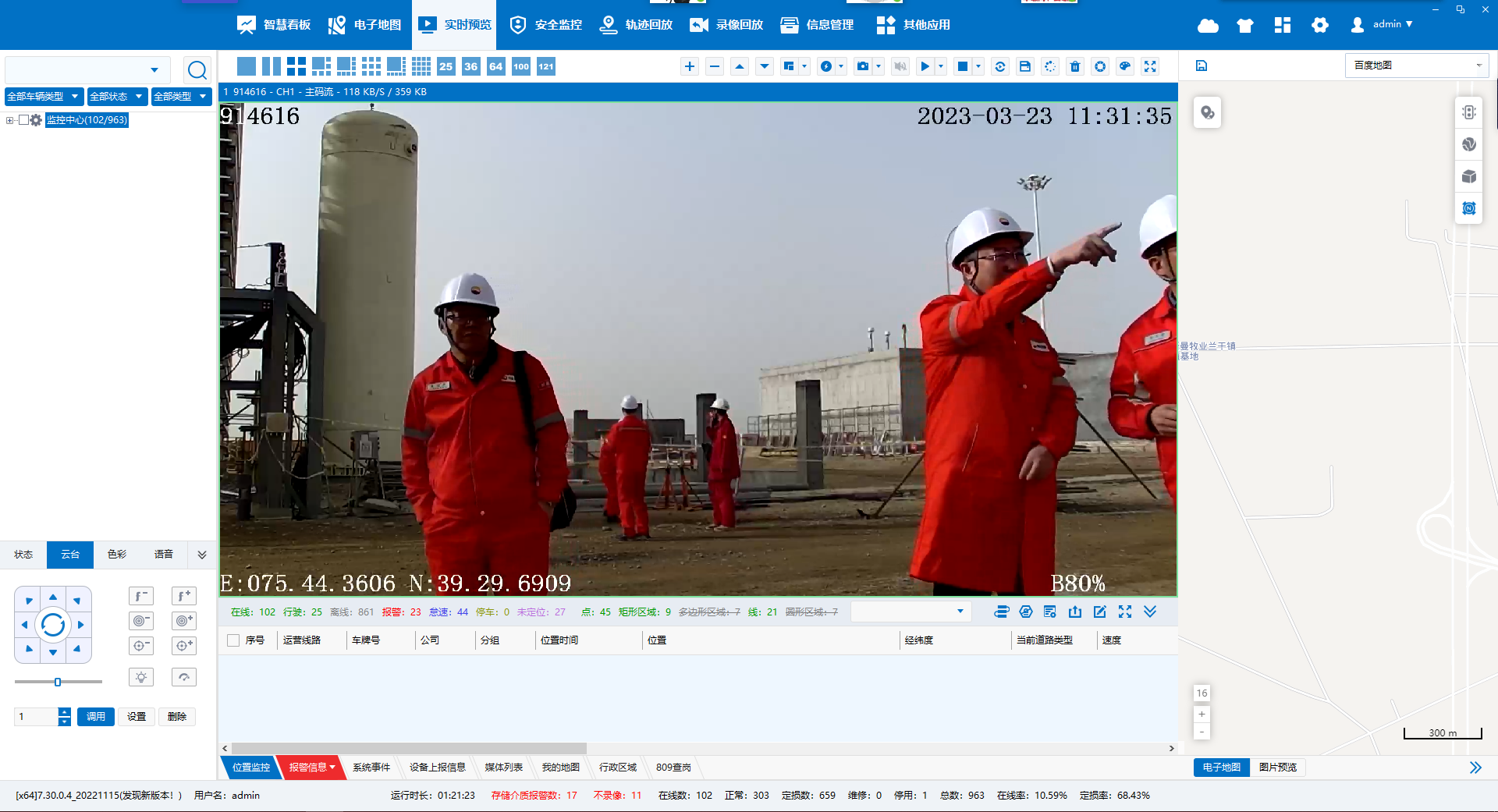

3.2.16 软件功能：PC端软件有C/S结构的客户端，也有B/S的WEB网页客户端，支持苹果、安卓等移动终端监控软件。
3.2.17 兼容性：可无缝接入GB28181国标视频管理平台，指挥中心通过指挥视频终端可调度设备图像、双向对讲、视频参数设置、操作云台等操作。
3.2.18 网络适应性：支持互联网、局域网、专网、卫星、4G/4G多种网络模式编码传输,设备应支持智能的动态码率调整，能够在带宽不好的情况下自动调整图像帧率和码率，保证图像的流畅度,网络传输在1.5M带宽下实现1080P 30fps图像稳定传输，语音对讲延时小于1.5秒。
3.2.19 工作环境：防护等级IP67；工作温度-30~60°；工作湿度0~90%，无凝结。（参考检测报告）

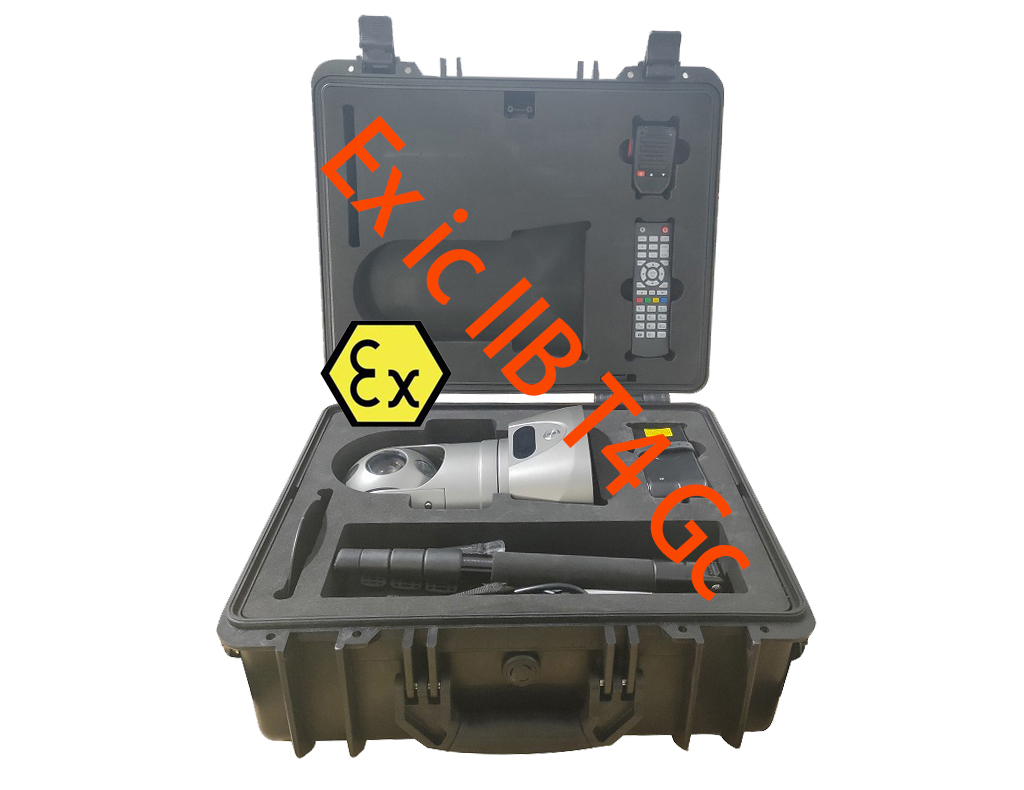

3.2.20 标配配件：安全防护箱1PCS；航空头复合接口线1PCS;三脚架1PCS;摄像机磁吸固定圆盘1PCS;蓝牙手柄1PCS;可选配：车载充电器、蓝牙耳机、有线手柄。
M91HV-EX布控球怎么使用？

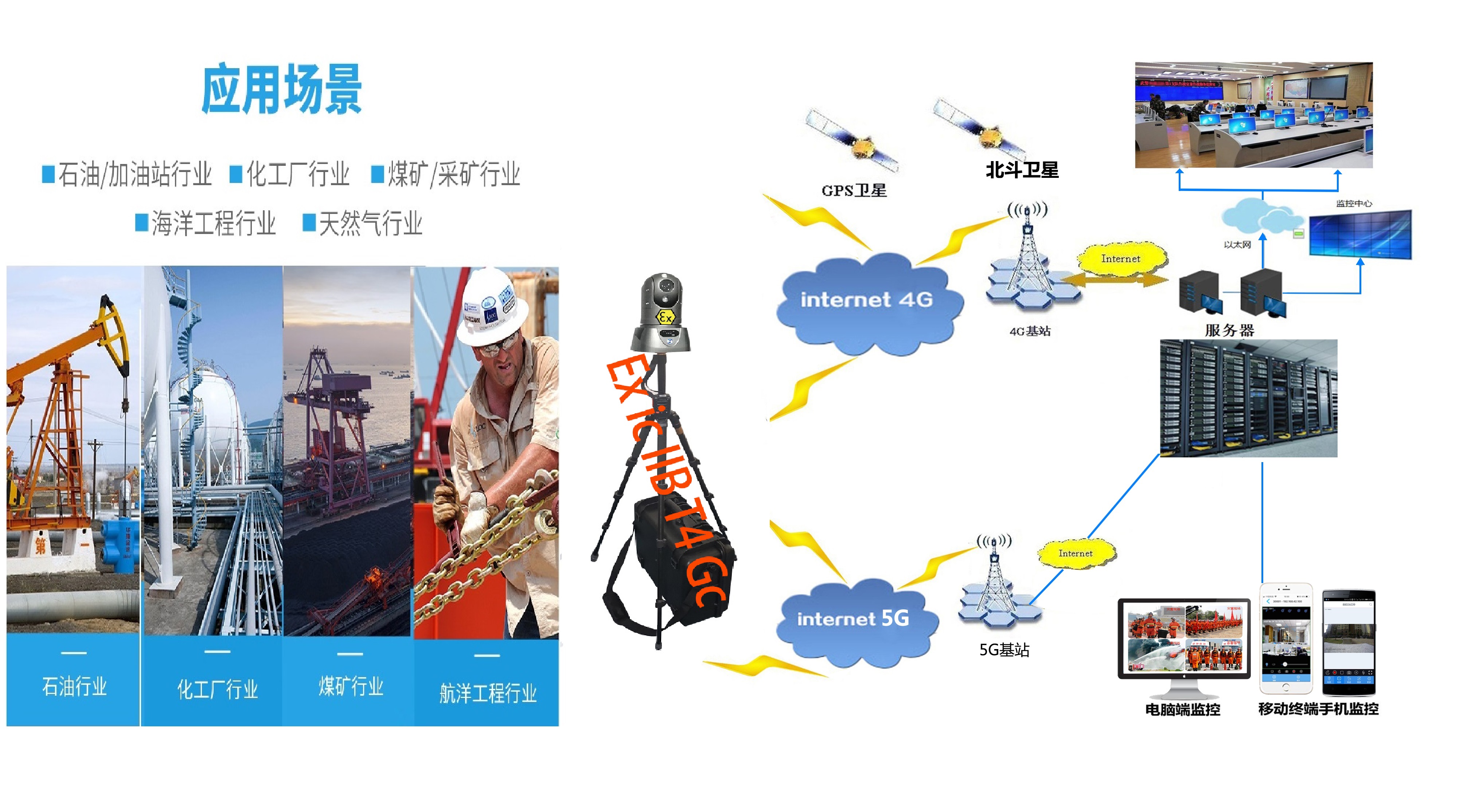

4G防爆布控球组网结构图：
l 设备通过4G上线上报中心平台；
l 设备通过4G网络将现场实时画面回传指挥中心,指挥中心通过对现场视频监控进行远程指挥；
l 同时设备将现场情况录制在设备SD卡内，以备后续倒查取证；

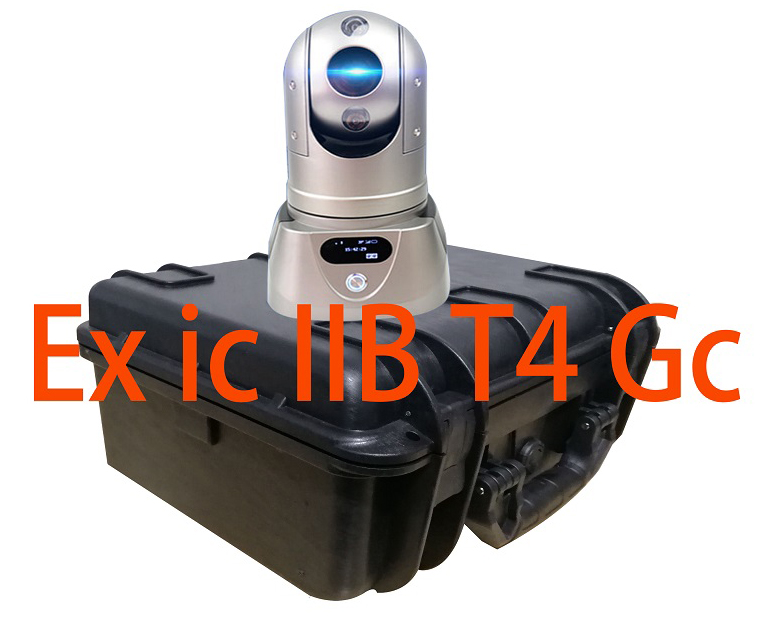

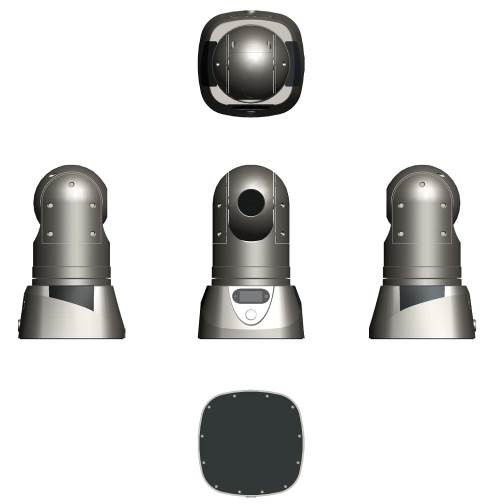

整机图片
布控球用在什么地方？

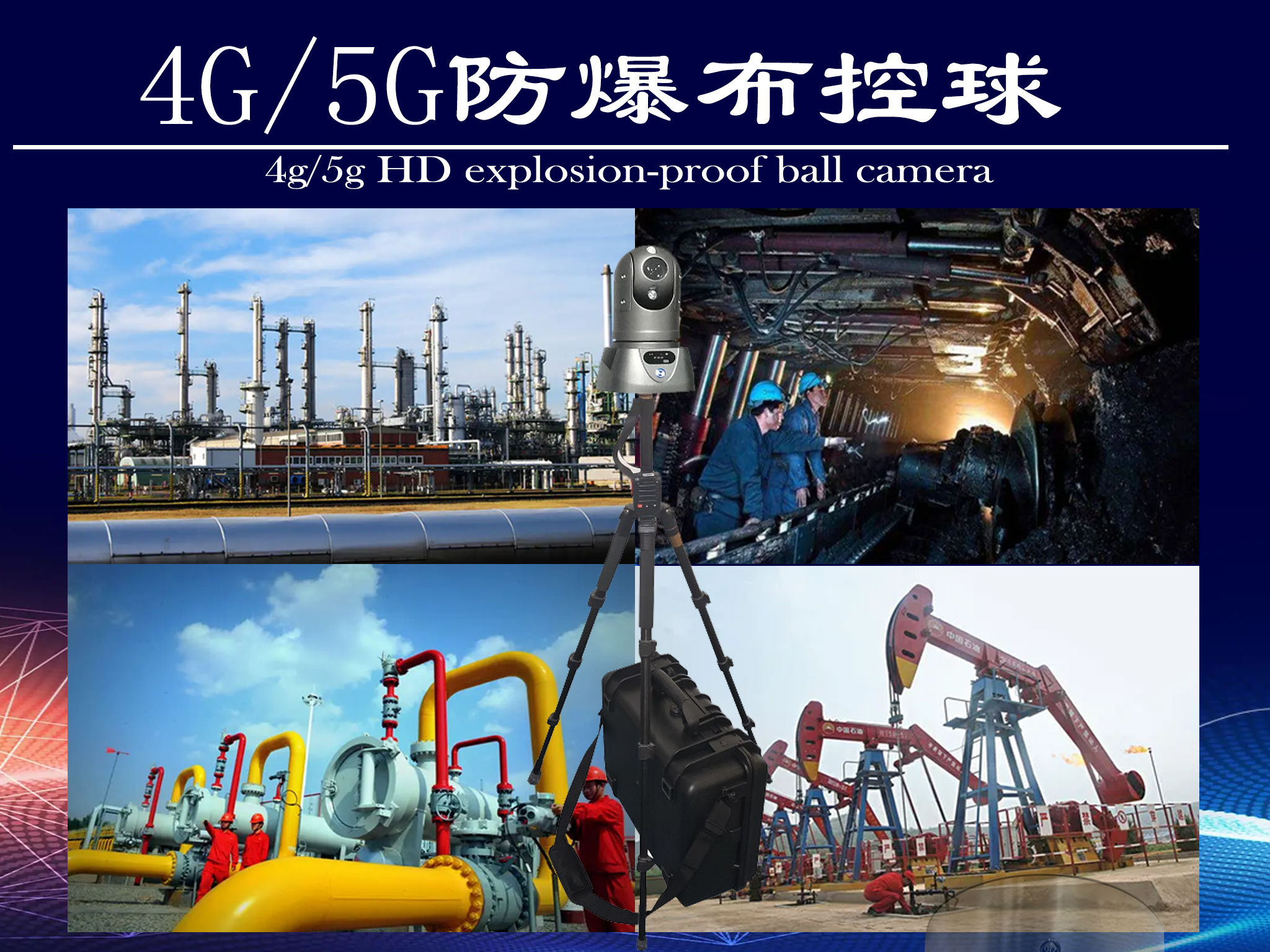

应用场景
防爆布控球用在什么地方？
M91HV-EX本安防爆布控球使用在可能发生爆炸的环境如：可燃性气体，粉尘环境，炼油、石化厂，加油站、加气站等场所，防爆布控球、石化装置布控球、石油平台布控球、燃气布控球、化工布控球、制药布控球、煤炭布控球、冶炼布控球、船舶制造布控球、纺织等易燃易爆环境及危险场所。
