热成像仪双光热成像T形云台摄像机

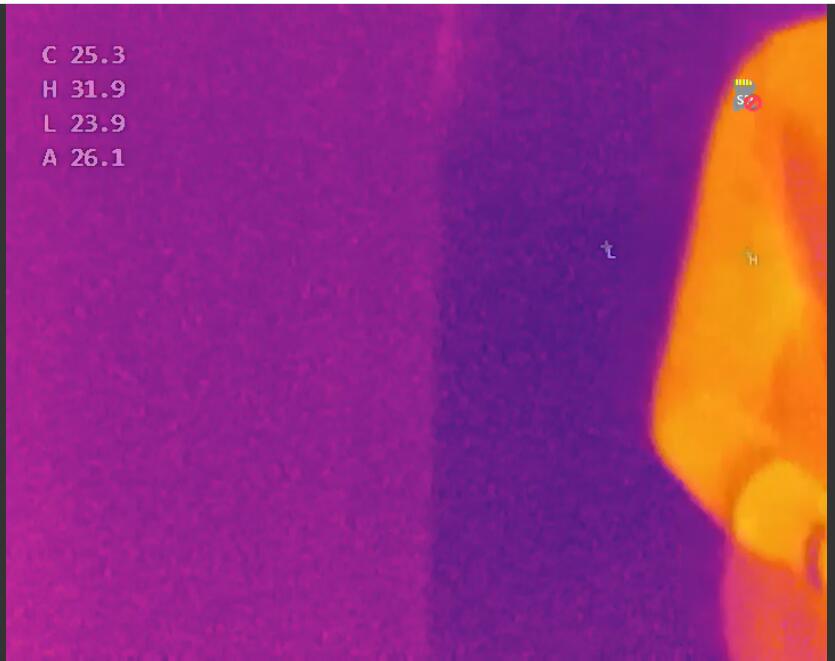

  热成像摄像机,铁红效果:

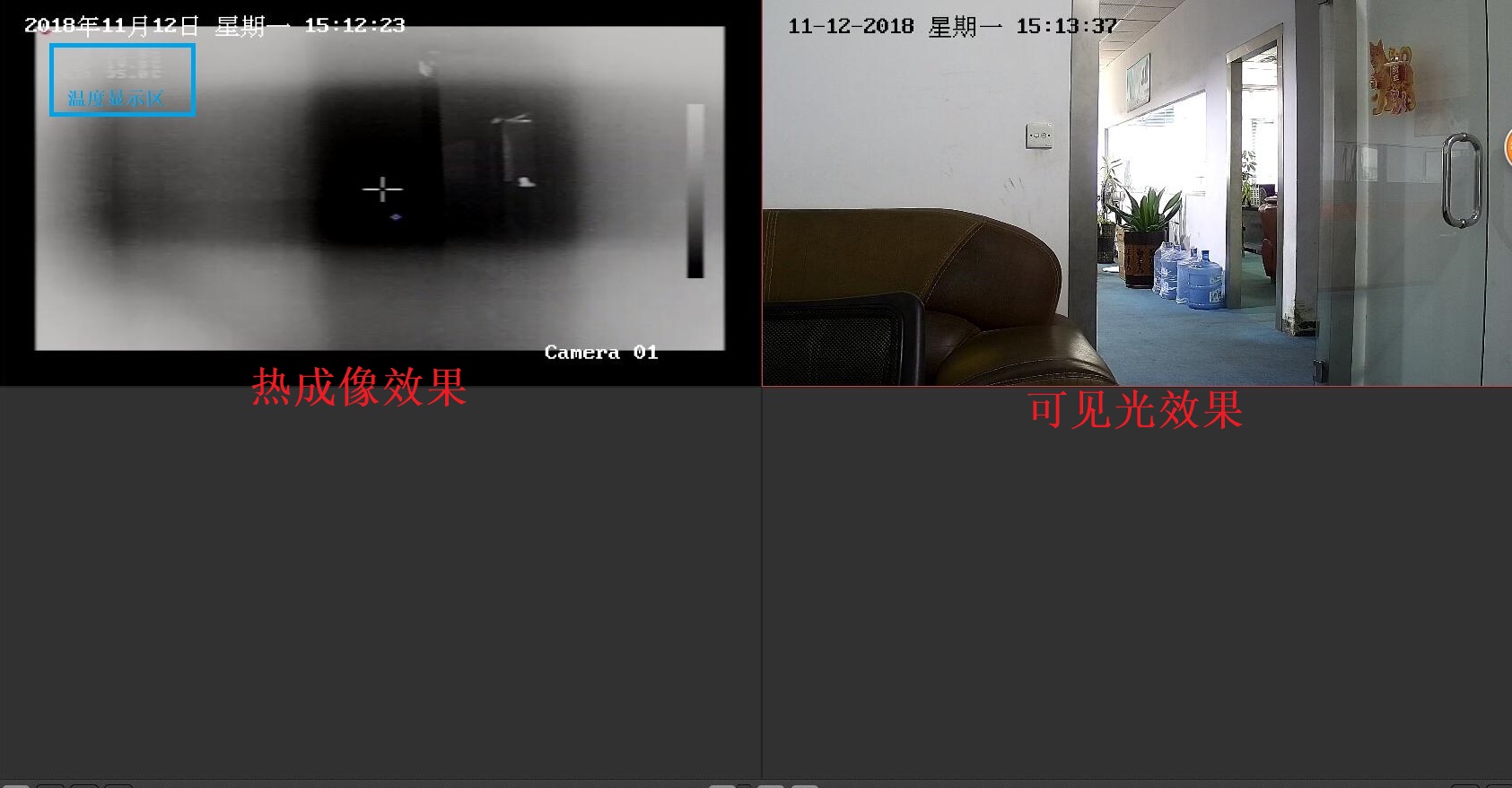

双光热成像效果,黑白及可见光效果:

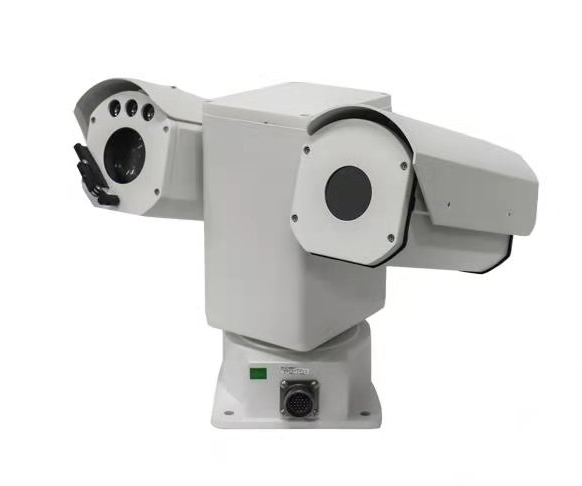

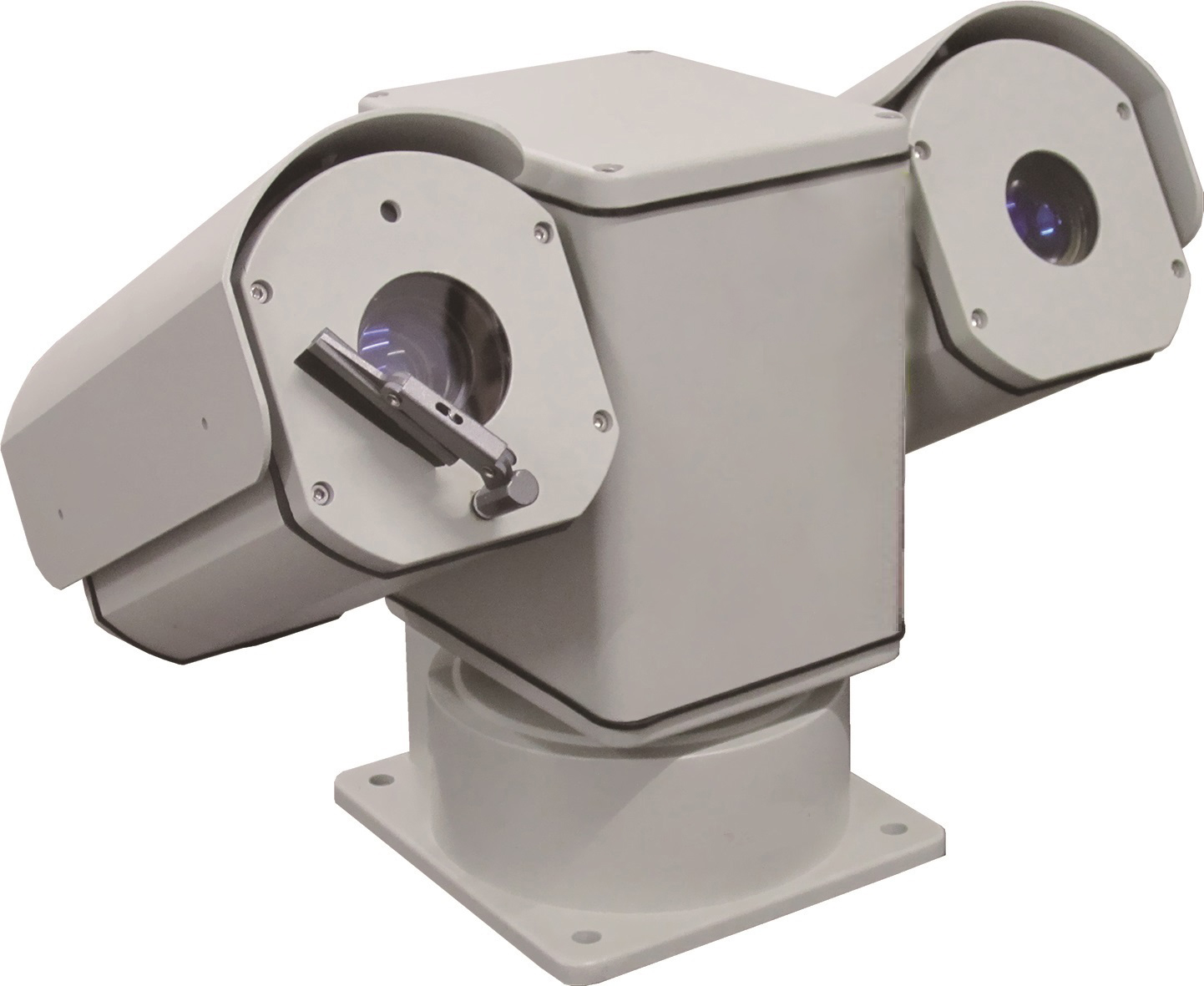

产品名称: 双光热成像云台、双光热成像T形云台摄像机
产品型号:TV-155G


产品功能特点:
热成像与可见光双波段工作,全天候适应能力。
可见光采用200万高清网络一体机,内置三颗红外灯,最远距离50米
 360°水平旋转,垂直±90°,无死角。
预置位精度达到0.3°,最快速度80°每秒,快速捕捉目标点。
进口油脂,油封,最低温度可达-40℃冷启动。
防雷、防浪涌、防突波功能,有效防止3000V瞬时电流。
整机采用超强铝合金外壳,散热性能优良,IP67防护,防淋雨、防灰尘。


产品技术参数:
云台技术参数:



视频压缩 H.264/MJPEG
音频压缩 G.711ulaw/G.711alaw/G.726
压缩输出码率 32 Kbps~16Mbps
网络协议 TCP/IP、HTTP、DHCP、DNS、DDNS、RTP、RTSP、PPPoE、SMTP、NTP、UPnP、SNMP、FTP、802.1x、QoS、HTTPS、IPv6 (SIP、SRTP、可选)
存储功能 支持micro SD
智能报警 移动侦测、遮挡报警、存储器满、存储器错
同时预览视频数 最多10 路
双码流 支持
用户权限 最多32 个用户,分3 级:管理员、操作员和普通用户只能浏览
安全模式 授权的用户名和密码,以及MAC 地址绑定;HTTPS 加密;IEEE 802.1x 网络访问控制 、IP地址过滤
ROI编码 支持24块,等级可调
水平预置位速度 100°/s
垂直预置位速度 80°/s
水平手动控制速度 0°~60°/s
垂直手动控制速度 0°~40°/s
水平角度 360° 无限位旋转
垂直角度 +90°~-90°
预置点 128 个预置位,6条巡视轨迹
控制方式 RS485,内置16种协议,波特率从2400Bps到19200Bps可选,RS485
相对湿度 90%
防护等级 IP66
工作温度 -35 ℃ - 55℃
电源功耗 DC-12V (50VA)
抗冲击要求 ≥4G
重量 6Kg
热成像系统:
 a. 热成像仪:是一种用来探测目标物体的红外辐射,并通过光电转换、电信号处理等手段,将目标物体的温度分布图像转换成视频图像的高科技产品。 我公司的热成像仪是一种高灵敏度,高可靠性的非制冷长波红外热像探测器。
b. 极好的图像质量:采用 324×256(160×120)像元的非制冷氧化钒( VOx)焦平面阵列。该部件无需维护,就可提供清晰的热图像,可在现有的任何复合视频监视器上显示。焦平面阵列提供极好的图像质量和灵敏度.可探测小于或等于 85mK 的温差(相当于 F=1 时,为<35mK)。
c. 先进的视频处理:热成像仪提供帧频为 8.3Hz 的标准 PAL 制模拟视频信号,或提供帧频为 7.5Hz 的 NTSC 制模拟视频信号。视频处理既有多种自动动态图像优化算法的特点,又有极性变换(白-热/黑-热)、图像亮度增强、帧冻结能力等功能。
d. 数字变焦:具有 2 倍数字变焦的能力。对焦平面阵列中心区 160×120 像元取样得到全部 320×240 像元的图像分辨率,使其在较远的安全距离上能以特写镜头成像。还具有(伪彩色)调色板的功能。
e. 先进的图像处理:Photon 含有先进的数字图像细节增强(DDE)视频处理算法。这是一种锐化滤波器,有助于在夜间或白天更好地区别边缘和其它图像细节。
热成像器件参数:

探测器
型号 ITN11B
像数 384×288
像元间距 17μm
类型 非制冷多晶硅,第三代制冷氧化钒
波长范围 8~14μm
热灵敏度(NETD) ≤50mk@30℃
图像输出时间 ≦10S
非均匀性矫正 电子热像校正技术
图像降噪 数字滤波
图像增强 IDE图像细节增强技术,两种增强模式
电子变焦 2倍、4倍、8倍/无级放大
极性反转 支持
图像镜像 水平、垂直、180°翻转
模拟视频输出 1路CVBS 25Hz(PAL)/ 60Hz(NTSC)
调 色 板 12种调色板可选(铁红、彩虹、黑白等)
热成像模式 HDR(宽动态)模式,海天模式,天地模式
灰度范围调整 自动 / 手动
对比度、亮度 可调
焦距 19M/F1.1  镀膜
外形尺寸 32mm x 32mm x 41mm(W x H x L)(不含镜头)
重量 <65g(不含镜头)
网络协议 TCP/IP,支持ONVIF,兼容数字安防监控系统
编码 JPG编码 D1 FULL;H.264/H.265
测温功能 支持测温功能,最高、最低温显示与追踪,中心点温度显示;
测温范围 -20℃~+120℃
测温精度 ±5℃/5%
网络机芯参数:
200万网络高清25倍摄像机参数:(机芯可选配)


型号
参数
DS-2ZMN2507(C)
25倍200万 1/2.86" CMOS ICR日夜型网络高清机芯
摄像机
传感器类型 1/2.86" Progressive Scan CMOS
扫描系统 逐行扫描
信号系统 PAL/NSTC
视频输出 网络编码输出
分辨率 50HZ:25fps(1920X1080) 60HZ:30fps(1920X1080)
50HZ:25fps(1280X960) 60HZ:30fps(1280X960)
50HZ:25fps(1280X720) 60HZ:30fps(1280X720)
最低照度 彩色:0.05Lux @ (F1.6,AGC ON)
黑白:0.01Lux @ (F1.6,AGC ON)
信噪比 >52dB
镜头
焦距 4.8-120mm,25倍光学变倍
光圈值 F1.6-F3.5
水平视场角 57.6 – 2.5度(广角-望远)
近摄距 100mm-1500mm(广角-望远)
变倍速度 大约3.6秒(光学,广角-望远)
日夜转换模式 ICR滤片式
参数设置
聚焦模式 自动/手动/半自动
曝光模式 自动曝光/光圈优先/快门优先/手动曝光
日夜模式 自动/彩色/黑白/定时/报警输入触发
电子快门 1/1秒 ~ 1/30,000秒
白平衡 自动1/自动2/室内/室外/手动/白炽灯/日光灯
背光补偿 关/上/下/左/右/中心/自动
增益 16级可调
坏点补偿 支持
宽动态 关/开
数字降噪 3D
镜头初始化 内置
图像画质调整 亮度、对比度、锐度、饱和度可调节
数字变倍 12X
网络功能
视频压缩 H.265/H.264
压缩输出码率 32kbps-16Mbps
音频压缩 G.722.1、G.711-a law、G.711-u law、MP2L2、G.726、AAC、PCM
存储功能 支持Micro SD/ Micro SDHC /Micro SDXC存储
图像设置 机芯功能可通过客户端或IE浏览器调整
智能报警 移动侦测、遮挡报警、存储器满、存储器错、音频异常侦测、越界侦测、区域入侵侦测
支持协议 TCP/IP、HTTP、DHCP、DNS、DDNS、RTP、RTSP、PPPoE、SMTP、NTP、UPnP、SNMP、FTP、802.1x、QoS、HTTPS、IPv6 (SIP、SRTP、可选)、GB28181、E-HOME
接口协议 ONVIF、ISAPI、SDK
三码流 支持
心跳功能 支持
安全机制 密码保护、多用户访问控制
对外接口 36pin FFC (包括网口、RS485、RS232、CVBS、SDHC、Alarm In/Out、Line In/Out、电源)
对外通信 RS232接口,HIKVISION协议,RS485接口,Pelco协议
一般规范
电源 DC12V±10%
工作温度与湿度 -10℃ ~ 60℃,小于90%RH
功耗 静态2.5W,动态4.5W
尺寸 50×60×88.6mm
重量 266g

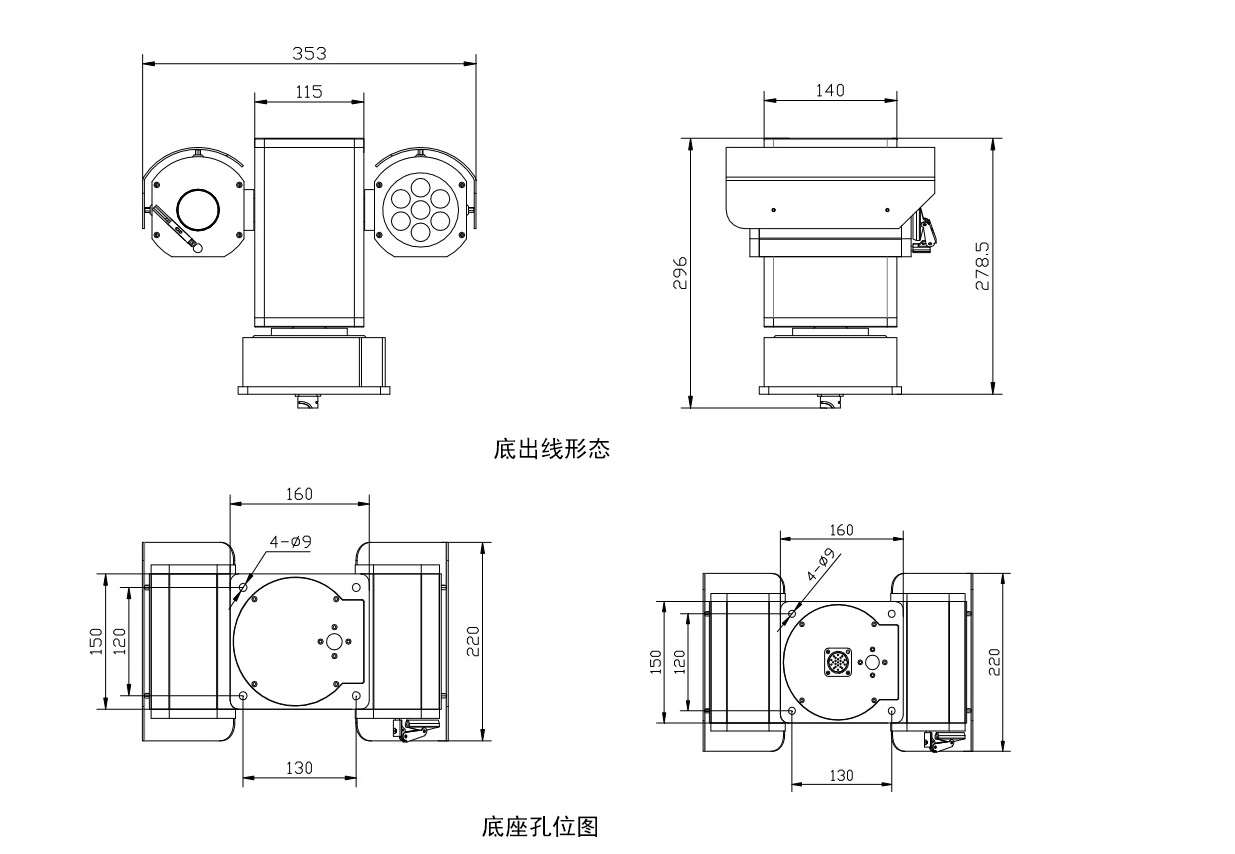

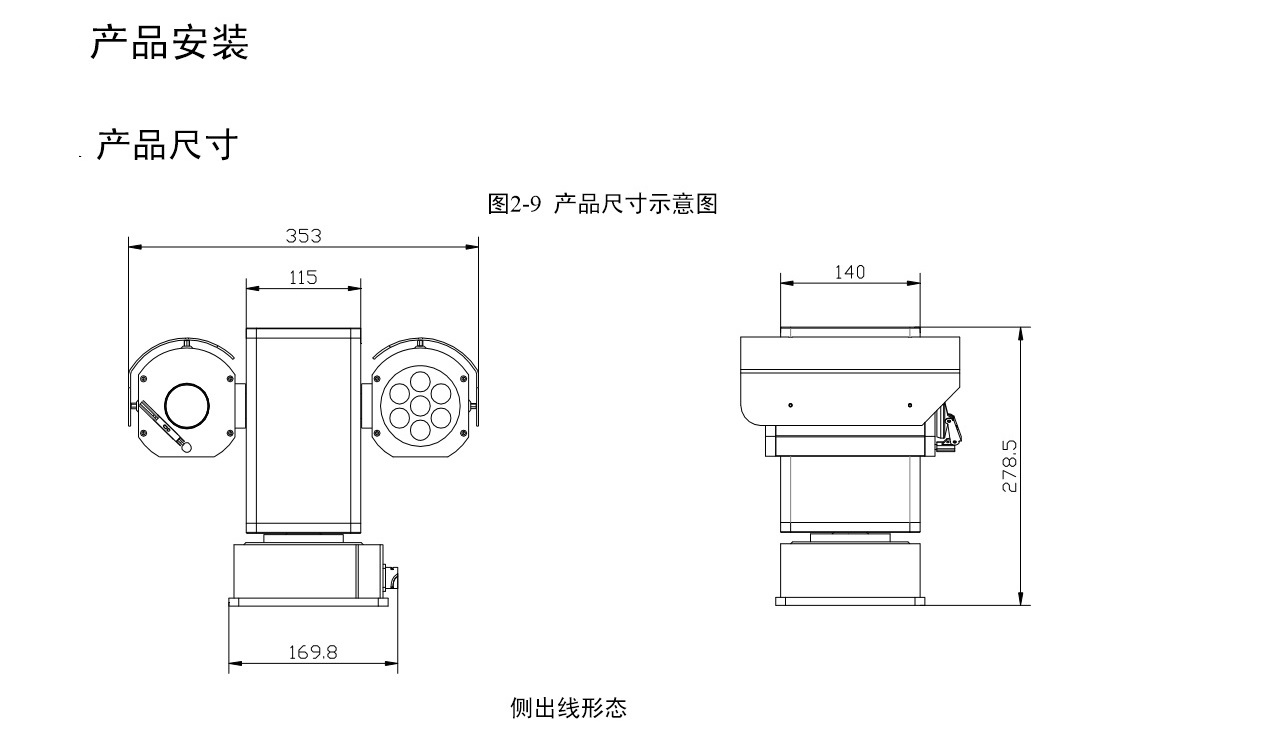

安装尺寸图:

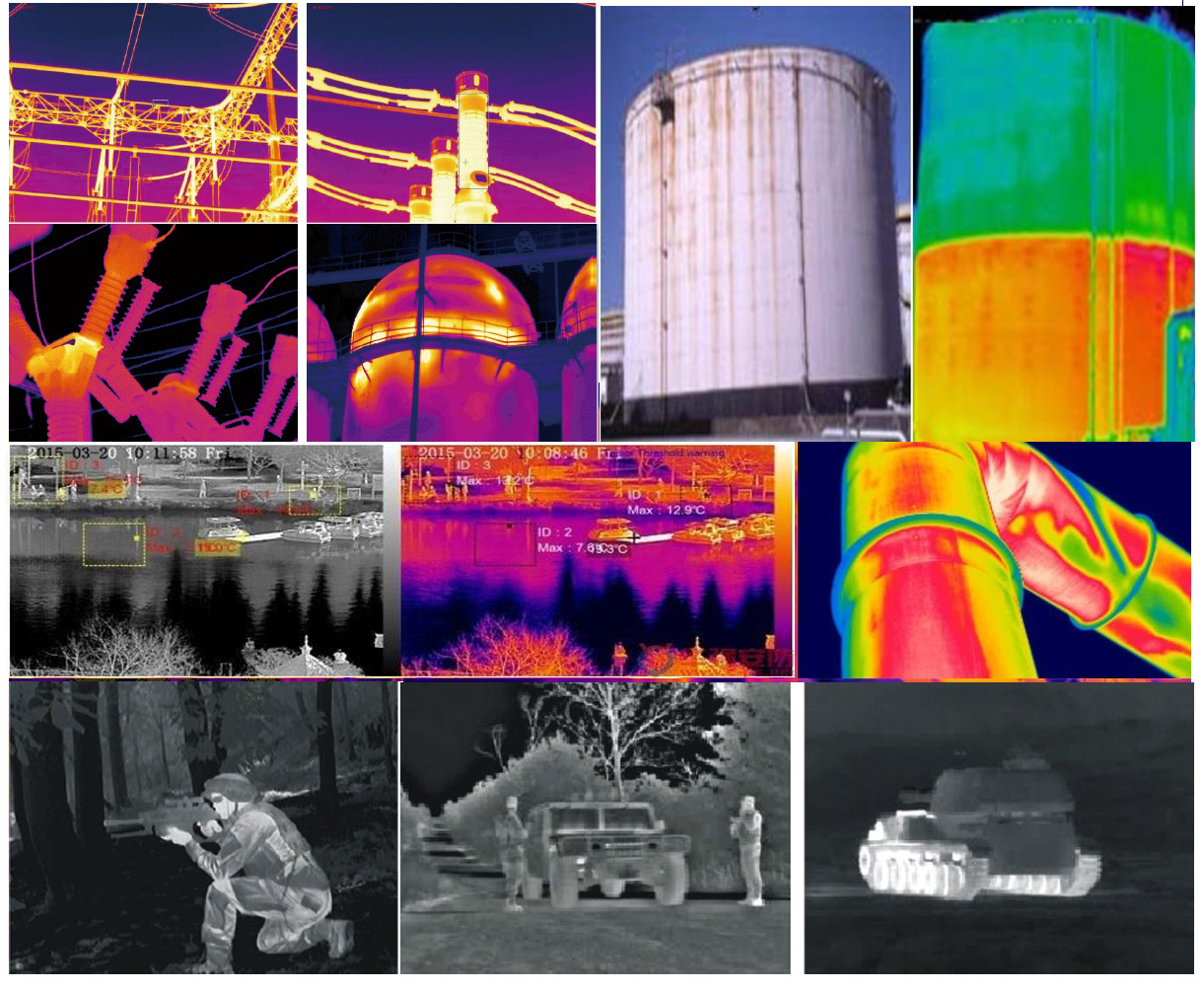

应用场景:


电力行业(国家电网、南方电网),太阳能行业,电力变电站/变压器,高压开关设备,钢铁行业,机场码头车站边防的安防监控,石油化工行业,煤矿行业,消防行业,建筑行业,控制室,易燃材料,安全生产,重要设备,冶金制造等行业应用。
