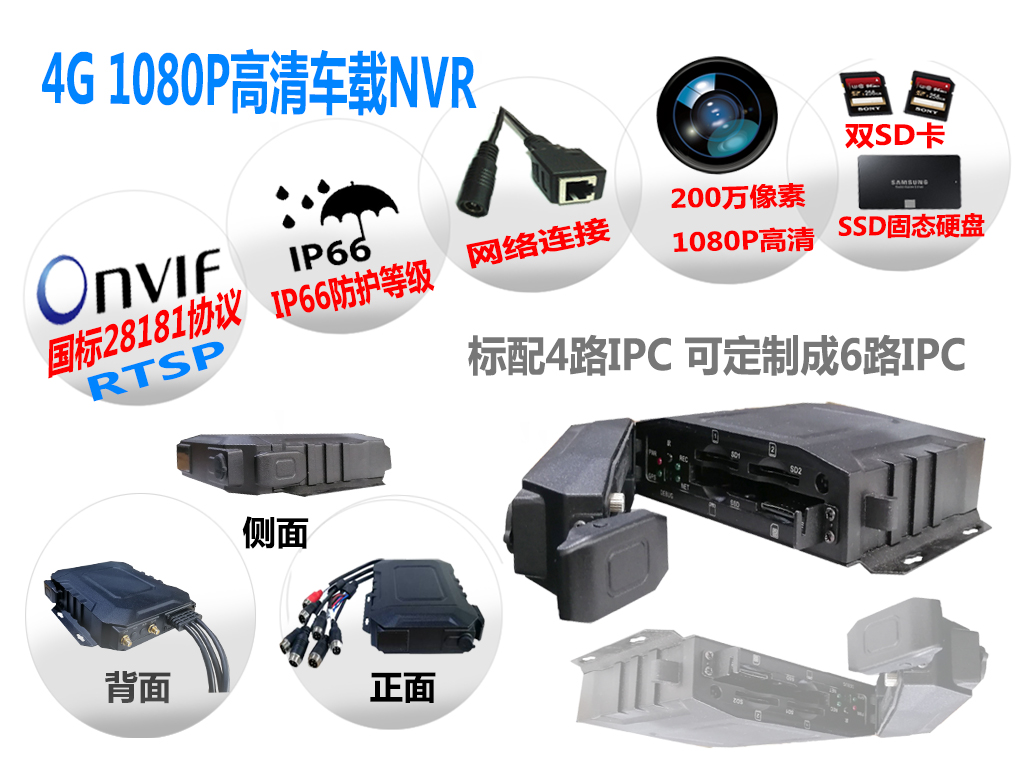

型号：M32H
| 线束颜色 | 标记 | 描述 |
| 白色 | SENSOR-IN1 | I/O报警输入1 |
| 白色 | SENSOR-IN2 | I/O报警输入2 |
| 白色 | SENSOR-IN3 | I/O报警输入3 |
| 白色 | SENSOR-IN4 | I/O报警输入4 |
| 白色 | IN-AD1 | 模拟量输入1 |
| 白色 | IN-AD2 | 模拟量输入2 |
| 黑色 | GND | GND |
| 大红色 | VCC12V | 12v 0.5A输出 |
| 粉红色 | 5V | 5V0.1A输出 |
| 蓝色 | TXD2 | RX232发射 |
| 棕色 | RXD2 | RX232 接收 |
| 灰色 | SENSOR-OUT1 | I/O报警输出1 |
| 灰色 | SENSOR-OUT2 | I/O报警输出2 |

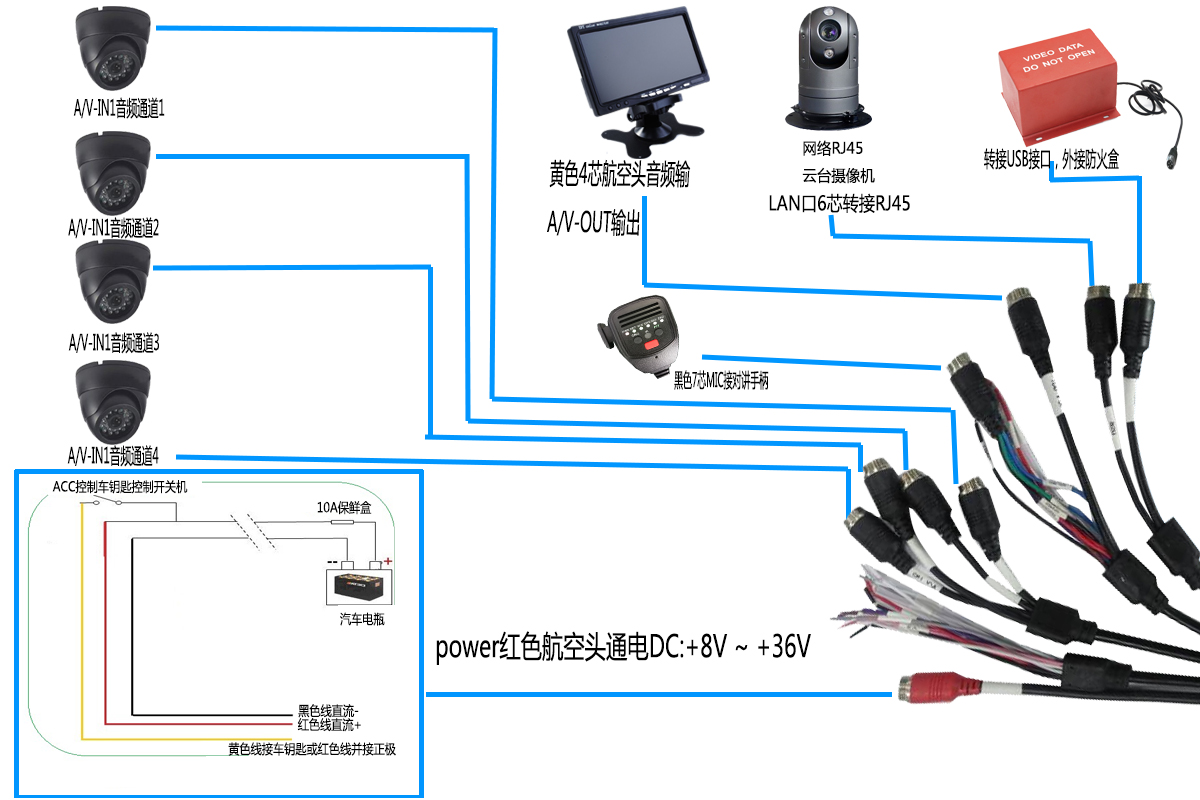

| 航空头接口 | 标记 | 描述 |
| 黑色4芯 | A/V-IN1 | 音视频通道1输入 |
| 黑色4芯 | A/V-IN2 | 音视频通道2输入 |
| 黑色4芯 | A/V-IN3 | 音视频通道3输入 |
| 黑色4芯 | A/V-IN4 | 音视频通道4输入 |
| 黑色4芯 | A/V-OUT | 音视频输出 |
| 黑色7芯 | MIC | 接对讲手唛 |
| 黑色4芯 | USB | 转接USB接口，外接防火盒 |

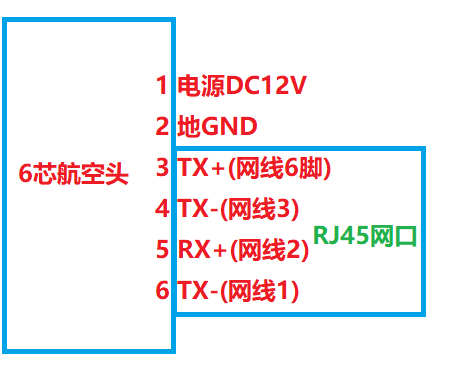

| 黑色6芯 | LAN | 转接RJ45网口 |
| 项目 | 描述 | |
| 操作系统 | Linux | |
| 工业设计 | 安全可靠、航空头接口设计、丰富外置接口 | |
| 图形操作界面 | 可通过外接显示屏，遥控器设置系统各类参数 | |
| 支持语言 | 中文、英文、繁体（可选）、其他可定制（可选） | |
| 安全管理 | 用户密码、管理员密码两级管理 | |

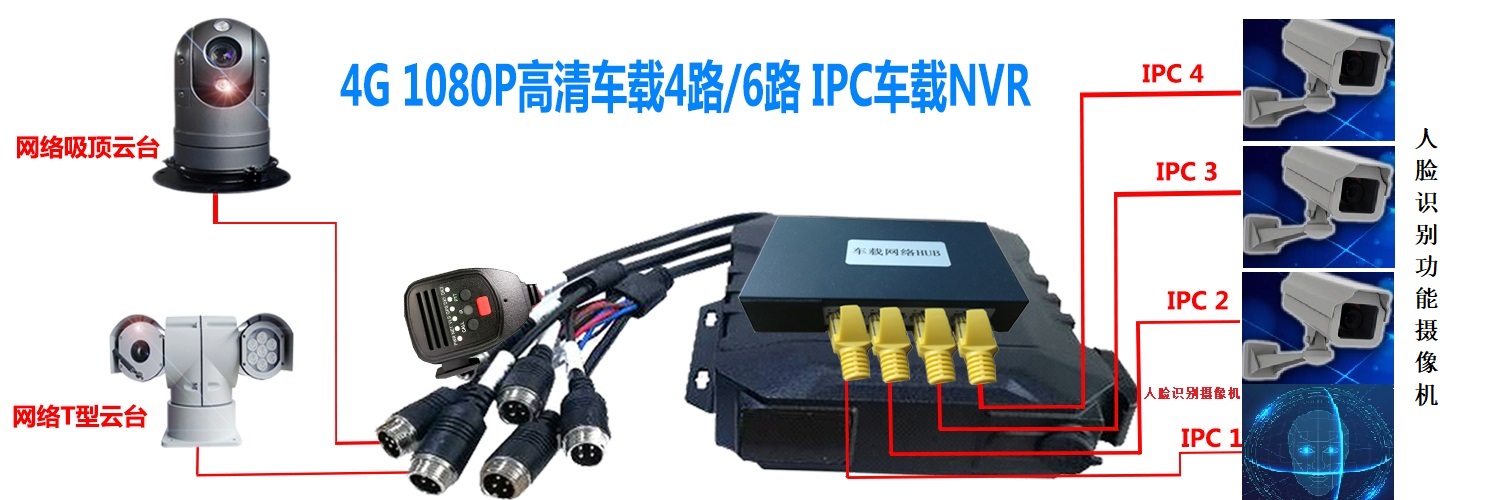

| 视频及预览 | 视频输入、输出 | 4路IPC视频输入、4路AHD视频输入、1路CVBS视频输出；1.0Vp-p, 75Ω |
| OSD | 字符叠加，如日期，时间，通道ID、GPS、车牌号等 | |
| 视频压缩格式 | H.264压缩编码. 采用Hisilicon 3520D高性能处理器. | |
| 双码流 | 支持 | |
| 预览功能 | 单路、4画面拼接预览，支持事件触发全屏和拼接切换显示功能 | |
| 帧率 | 1080P:最大120帧/秒， PAL: 100帧/秒，单路最大25帧/秒；NTSC: 120帧/秒，单路最大30帧/秒 | |
| 分辨率 | 可支持1080P、AHD720P、D1、CIF编码格式 | |
| 画质 | 1到3级录像可配, 最优1级, 最低3级 | |
| 码率 |
CIF:384,512,768,1024,1536，五级可选 D1: 512,768,1024,1536,2048，五级可选 720P:2048,3072,4096,5120,6144，五级可选 1080P:2048,3072,4096,5120,6144，五级可选 |
|
| 音频 | 音频输入、输出 | 4路视频4路音频输入、1路音频输出，独立对讲手麦接口 |
| 压缩格式 | 采用G.726编码 | |
| 录像 | 存储介质 | 支持2个SD卡，1个2.5寸固态硬盘存储；支持SD卡、硬盘循环录制，录满硬盘再录SD卡，并进行循环删除（删除的是时间最早的录像） |
| 录像检索 | 可根据录像时间、录像类型、录像储存设备等条件搜索 | |
| 文件格式/系统 | H.264/FAT32 | |
| 录像模式 | 默认开机录像，支持手动录像、报警录像、定时录像、镜像录像等 | |
| 录像搜索 | 可根据录像时间、录像类型、录像储存等条件搜索 | |
| 录像回放 | 支持本机回放，最大支持4路同步回放，同时对文件中的车辆信息进行分析 | |
| 支持快进、快退、播放、暂停控制,支持2, 4, 8, 16倍速度快进或快退，支持选时回放控制 | ||
| 报警 | 报警输入 | 4路开关量信号报警输入+2路模拟量输入 |
| 报警输出 | 2路报警输出 | |
| 报警录像 | 报警录像支持触发报警时录像时长可选，10秒 ~ 1800秒 | |
| 功能报警 | 视频丢失报警、GPS流失报警 | |
| 扩展接口 | 串口 | 预留2路RS232接口（可外接报站器、云台、LED、刷卡机、油量检测等） |
| USB | 1个USB2.0，用于设备升级及导出导入导出配置文件 | |
| 定位 | 内置GPS模块、外置GPS天线 | |
| G-Sensor | 内置G-Sensor | |

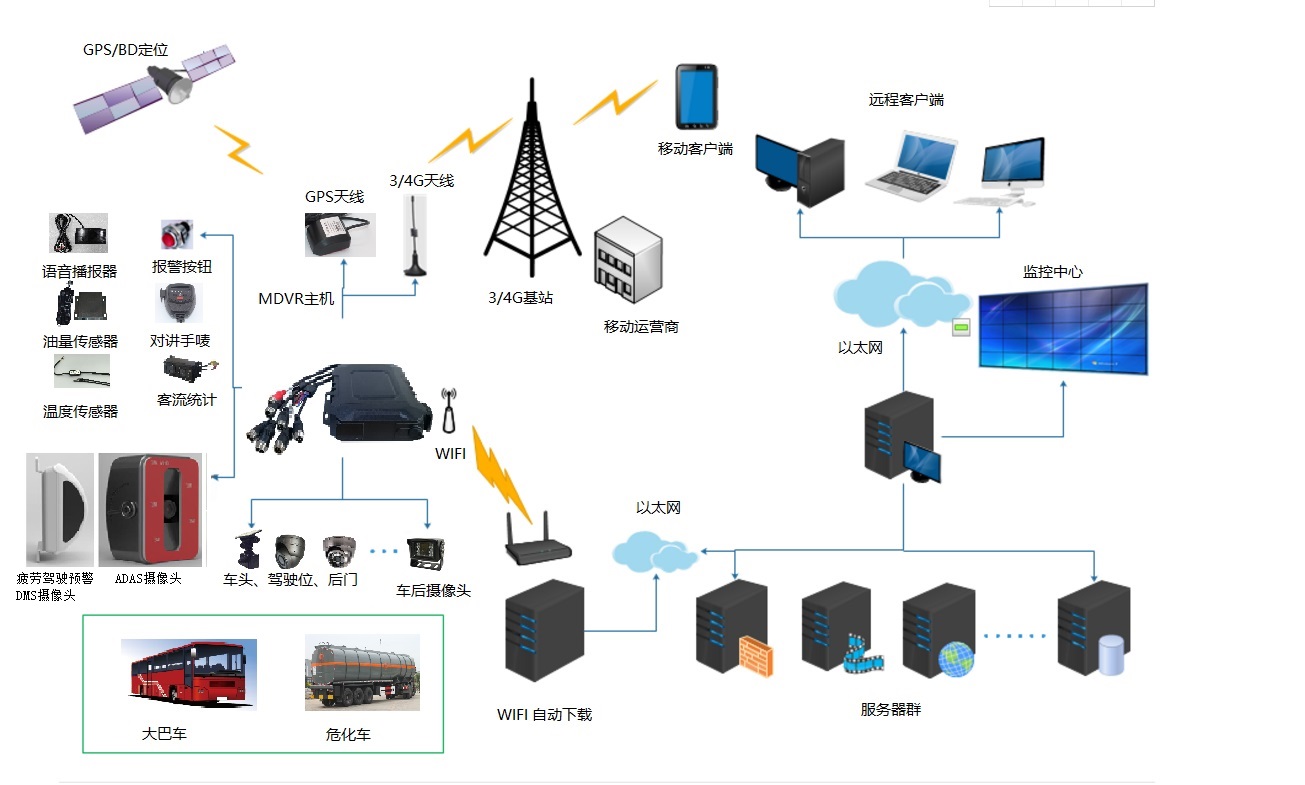

| 移动网络（可选） | 可支持3G、4G、WIFI | |
| 系统升级 | 固态硬盘、SD卡、U盘、远程升级 | |
| 电源及功耗 | 电源管理 |
1、ACC开关机 2、定时开关机 具备过载保护，欠压保护、短路保护、反接保护等 |
| 输入电压 | DC:+8V ~ +36V | |
| 输出电压 | +12V@5*0.5A； | |
| 功耗 | 正常工作状态＜10W；待机状态下< 5W | |
| 工作环境 | 温度 | 常规：-20℃ ~ +60℃ |
| 湿度 | 10% to 95% | |

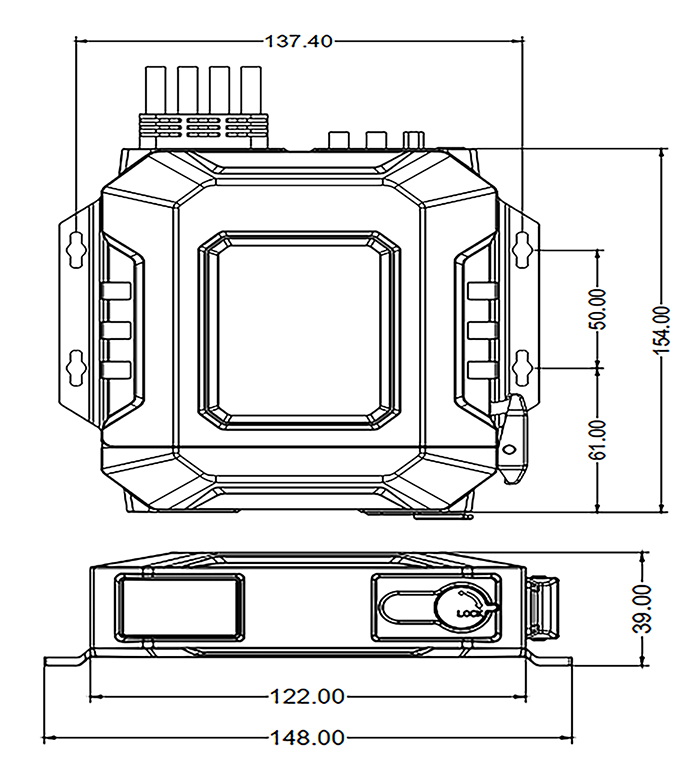

| 尺寸 | 198 (W) x 64 (H) x 186(L) mm | |
| 重量 | 净重:1600g 毛重：2500g | |
