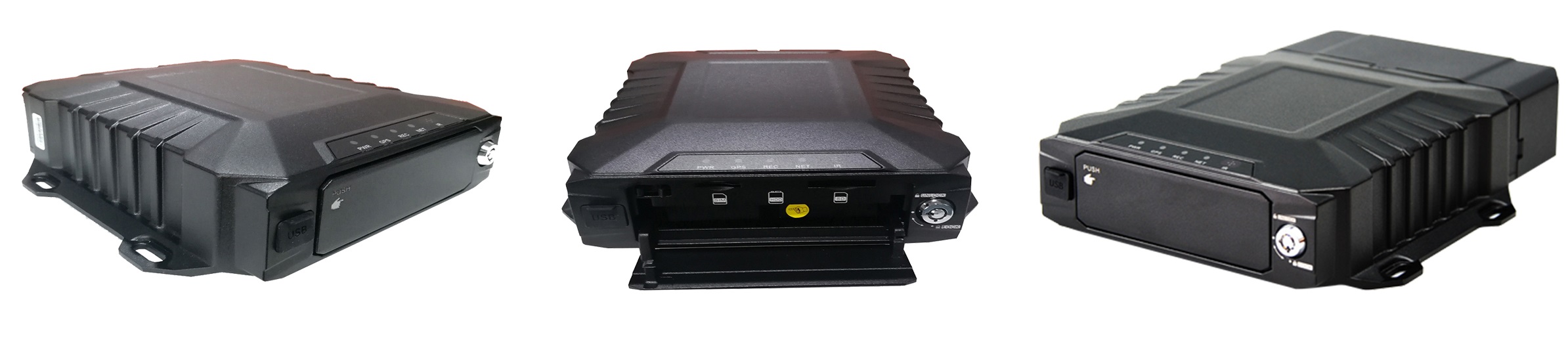

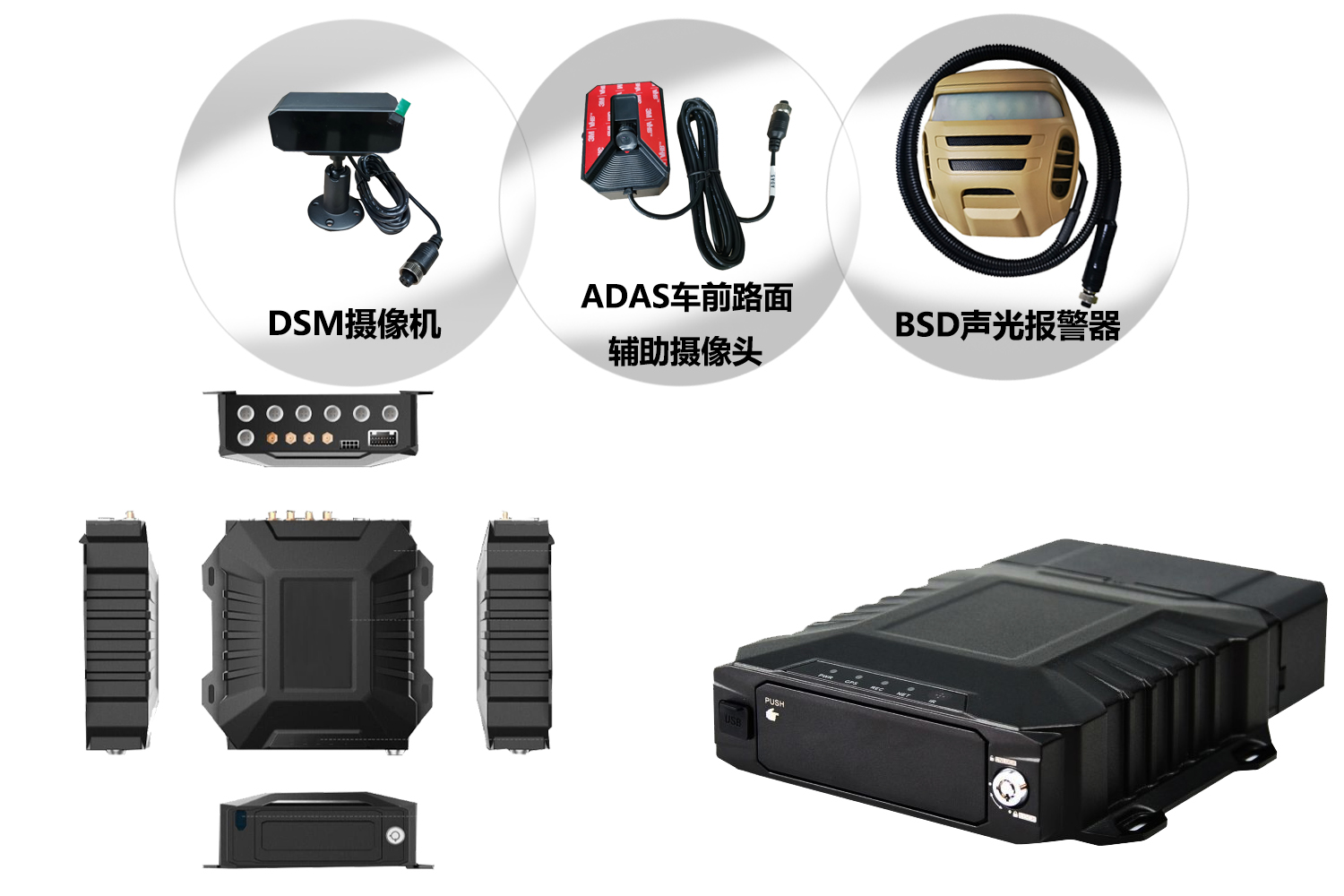

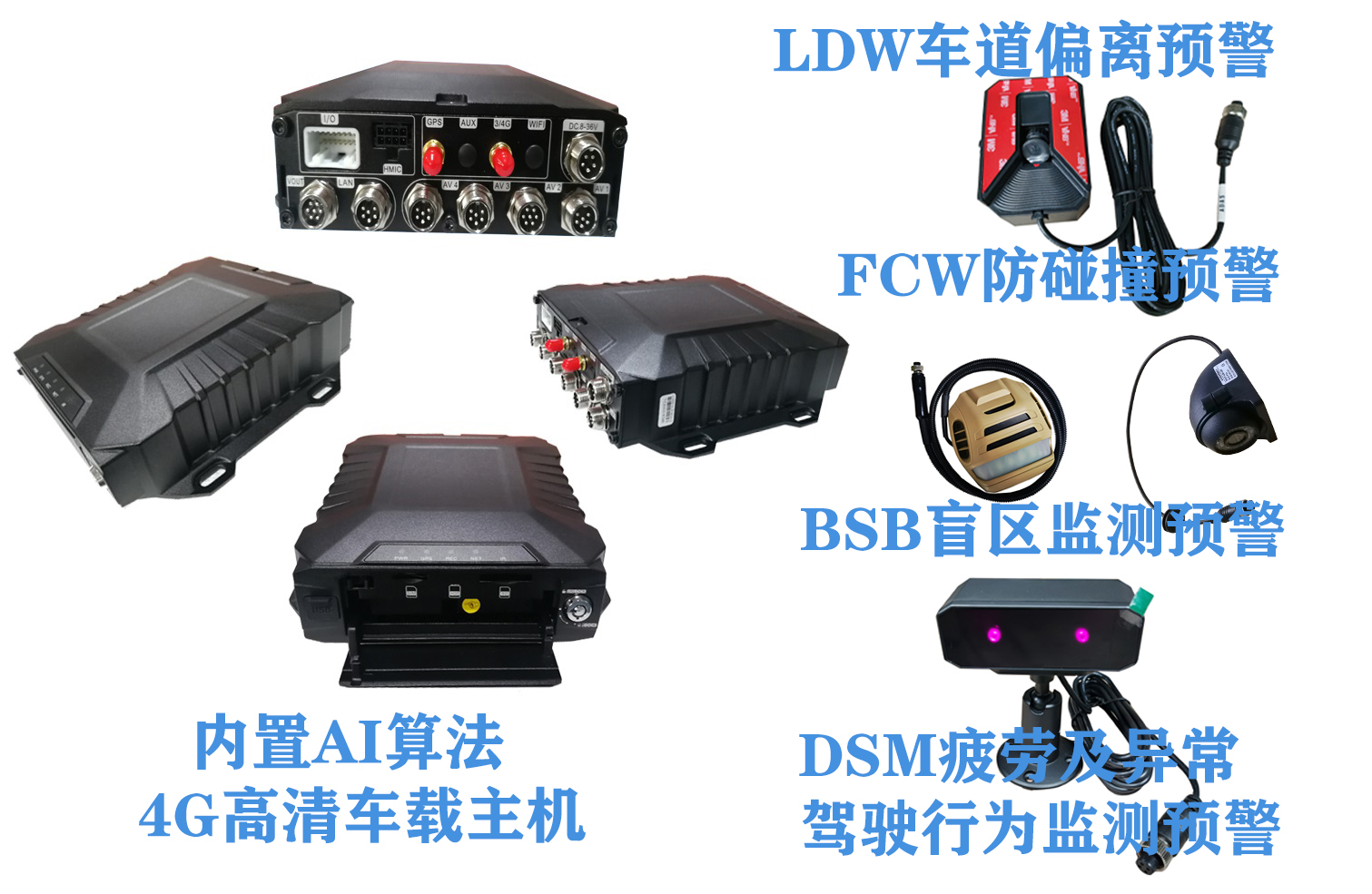

M51HV-A1是专为车载视频监控、远程视频监控开发的一款高性能、高拓展延伸带有主动安全驾驶辅助系统的产品，采用硬盘可自弹出结构设计和高速处理器NT98323和嵌入式操作系统，融合IT尖端领域H.264/H.265视频压缩/解压缩、4G网络、GPS/BD定位等技术。具有抗震能力强、外观简洁、安装灵活方便、功能全面、可靠性高等特点。

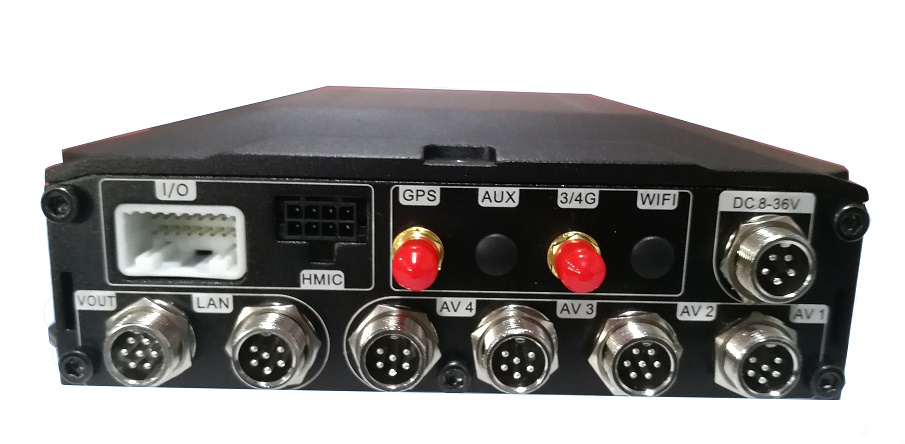

Ø 【DC12-36V】电源接口，红色线接车载电源正极；黑色线接车载电源负极，黄色线为ACC信号线。需要设置定时录像或者点火录像时，接车载ACC线。
Ø 【I/O】外部报警输入输出、6个SENSOR输入，2个SERSOR输出，2个RS232、1个RS485等接口。1个12V输出，1个5V输出。
Ø 【GPS/BD】外置GPS/BD模块接口。
Ø 【4G】4G天线接口。
Ø 【WIFI】WIFI天线接口。
Ø 【AV 1-4】四路音视频输入接口。
Ø 【AVOUT】音视频输出接口。
Ø 【VGA】视频输出接口。
Ø 【NET】以太网接口
1.1 详细规格
M52Hv录像功能的详细规格如表2所示。
| 规格项 | 说明 | |
| 协议 | 支持私有、部标、国标、RTSP等多种协议 | |
| 电源输入 | 电源输入（DC+8V〜36V）,符合+12/24V车辆电气要求 | |
|
点火信号（车钥匙） •≤6V,点火信号关闭 • ≥7.5V，点火信号开启 |
||
| 摄像头供电电源(AV IN1-AVIN4) | 摄像头电源输出+12V,输出电压12V (+/-0.5V),总输出最大电流2A (带输出过流保护)，每路摄像头红外开启后电流不超过0.5A。 | |
| 显示屏供电电源(AVOUT) | 显示屏供电输出，+12V (+/-0.5V),屏的电流不超过0.5A。 | |
| 外接设备电源输出(DC OUT) | +12V,输出电压12V (+/-0.5V),最大输出电流1A | |
| +5V, 输出电压5V (+/-0.2V),最大输出电流1A | ||
| 功耗 |
全功能下最大功耗≤25W 待机功耗≈0W |
|
| 录像存储媒质 | 支持1个SD卡，1个2.5寸硬盘存储 | |
| 视频 | 视频流标准 | ISO 14496-10 |
| 视频输入 |
AHD输入：1*720+1*960P+2 路1080/25fps IPC输入：可扩展1-4路 |
|
| 视频输出 | 默认1路CVBS输出(VGA输出选配) | |
| 视频输出显示 | 单画面、四画面、六画面、八画面可配 | |
| 视频制式 | PAL/NTSC 制式 | |
| 图片压缩标准 | H.264 Main Profile/H.265 | |
| 图像分辨率 | 1080P/720P/D1可选 | |
| 音频 | 音频压缩标准 | 默认G.726,G.711A可选 |
| 音频输入 | 2路音频输入，独立对讲手麦接口 | |
| 音频输出 | 1路音频输出 | |
| 录音方式 | 声音与视频同步录制 | |
| 掉电保护 | 内置UPS | 内置5x7F*2.7V 电容UPS，通电3分钟充满。外部掉电，可保持系统工作7s，来完成系统录像、日志等重要数据保存 |
| I/O | 开关量报警输入 |
支持4路开关信号报警输入，2路模拟量输入 •高电平报警输入值：3.3〜36V •低电平报警输入值：0〜3.3V |
| 开关量报警输出 | 2路报警输出 | |
| 通信接口 | 串行接口 | 预留RS232/RS485接口 |
| USB接口 | USB2.0 | USB2.0传输 |
| 无线通信 | 4G接口 | 默认TDD-LTE/FDD-LTE等国内运营商所有4G制式，国外制式模块可选 |
| WIFI接口 | 2.4/5.8G可选 | |
| 其他 | 工作温度 | -20〜 +70°C （通风良好条件下的环境温度） |
| 工作湿度 | 8%〜90%（无凝结） | |
| 尺寸外观 | 176.9mm（L）*186.8mm（W）*54mm（H）（不含束线罩） | |
| 重量 |
裸机：1.4kg 装箱：2kg（以M52H-DGNE1-L-A1为标准） |
|
表1 M52Hv录像功能的详细规格

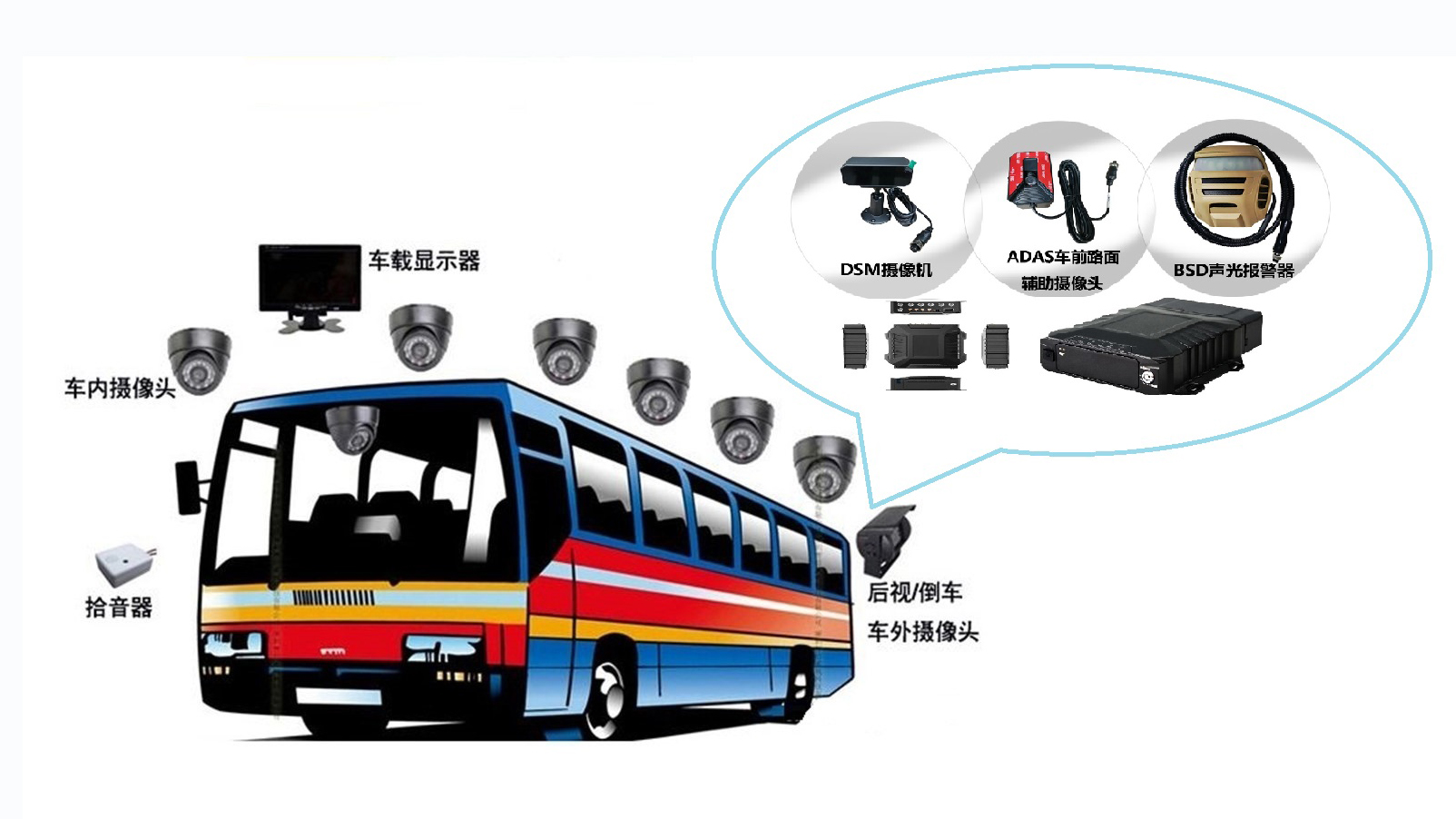

适合长途客运车、公交、校车、物流货车、公安警察、金融押运、路政巡查等汽车移动监控领域。
