车载客流统计,客流统计系统,双目客流统计, 客流计数器，公交车客流统计双目摄像机客流统计车载录像机 （AHD高清10800P）车载取证主机，该产品是专为统计车辆上下车的人数，统计公交车人数的理论收入，进一步分析理论收入与实际收入，加强收银管理，特别是对投币车辆更加有效。
一台M16H计数仪可以同时连接2个双目摄像机；

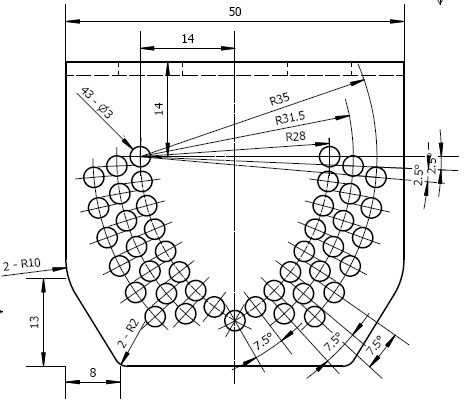

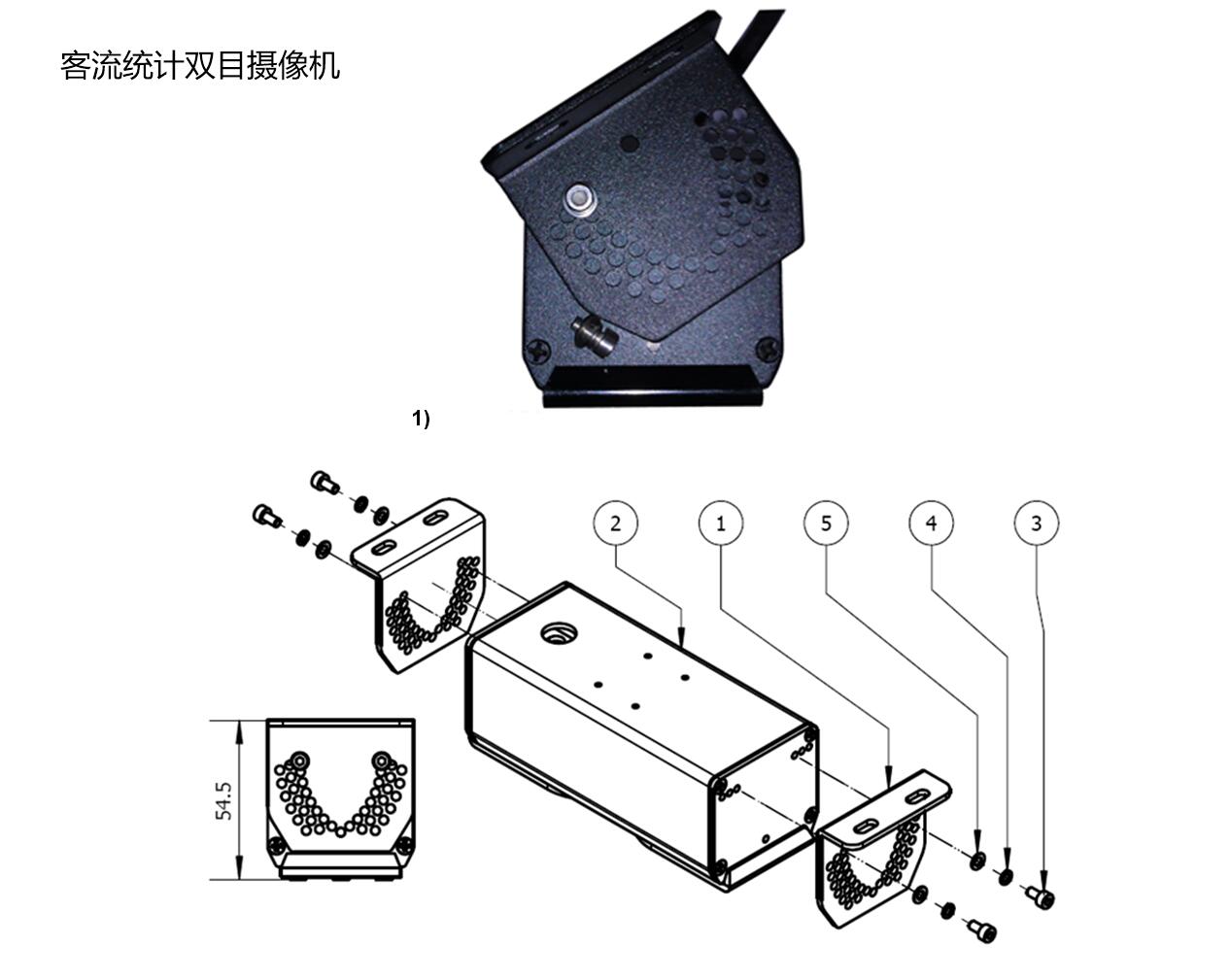

M16H计数仪的双目摄像机应尽可能垂直于地面安装。我们的双目摄像机的两个L性固定支架，每次调整的角度最小为2.5度。使得双目摄像机能够安装和固定在各种位置和非垂直的表面上；
在M16H计数仪的双目摄像机镜头背面的中间留有4个小螺丝孔，使用M2.5*5的螺丝固定，方便用普通摄像机支架或自制的吊杆，将摄像机吊装固定；
双目摄像机安装在正中上方（右摄像头安装在正中央，有光敏电阻的为左摄像头）230cm位置，摄像机下方的检测区域为120cm-200cm之间安装位置；
安装必须牢固，根据自己测量的高度数据选购适合焦距的镜头，安装在相应的高度和宽度适中的距离；为达到最好效果不同焦距的摄像机安装高度都不一样，必须先提供安装高度配选镜头。
报警输入接线
将需要设置报警的外部传感器接到计数仪 后面板I/O SENSOR 对应的8 个SENOR-IN 端口，外部报警输入必须要接相应的传感器开关设备（比如门磁电源、紧急开关按钮、转向灯开关、刹车灯等），然后通过配套出货的24pin I/O 接口线连接到车载计数仪。
例如：
sensor in1接车的前门，计数仪获取前门开关门信号；
sensor in2接车的后门，计数仪获取后门开关门信号。

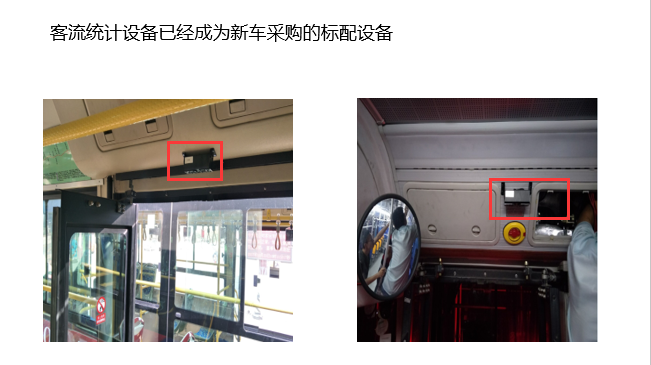

安装位置：双目摄像机的中心位置，在检测区域（门或通道）的正中上方230cm位置。
这时摄像机下方的检测区域为120cm-200cm之间（如果是公交车，则是距离第一个台阶的距离），在有效检测区域内，靠近双目摄像机25cm-40cm之间是一段盲区；如下图所示：
M16H计数仪在车上安装时，我们需要将前门和后门的开关状态信号接在M16H计数仪的外部IO输入1和外部IO输入2上，用以排除门的开关对计数器精度的影响。
检测信号
信号线的接线基本分以下三种，第一、车门状态灯。第二、车门状态开关。第三、车门摆臂的行程开关等。 例如：在车门打开的时候指示灯有亮灯，关闭的时候灭灯，我们就可以在指示灯的线路上取电平信号从而得知开关门的物理状态。
如果车型实在复杂或实在获取不了开关门的信号，我们建议在前后门适当的位置加装一个门磁开关或行程开关，以便直接获取开关门信号。
以下操作请务必测量准确：
测量车门状态信号的方式
用万用表的直流电压档200V量程（或者大于电路电压的量程），万用表的地线接车上裸露金属体，另一线测量该线（引脚）对车上地线的电压，需要反复开关门几次，若线上的电压随着车门开启和关闭而变化，则表示计数仪可用这根线的高/低电平方式工作。
若万用表没有反应，则可能是"开关量方式"的。此时，可以用用万用表的欧姆档，来测量其在开关门时，是否会出现"中断/闭合"的情况，如有出现，则表示是开关量方式的。
测量开关量的状态：
门开着时，开关量信号是断开的还是闭合？
门关闭时，开关量信号是断开的还是闭合？
测量高/低电平的状态：
门开着时，电平信号是高电平（大于5V）还是低电平（小于3V）？
门关闭时，电平信号是高电平（大于5V）还是低电平（小于3V）？
M12H产品面板上没有直接的控制按钮，需要使用遥控器配合操作。遥控器的按键说明如下：
数字键：用于在系统设置界面上输入数字。
方向键：用于在选择、数据区域和图符间光标的移动，
按【ENTER】键选中，按【RETURN】键返回。
遥控器按键及功能介绍：
数字键区：
【0－9】键：在设置状态下，数字输入键用于选择数字。
设置菜单导航：
上、下光标方向移动键；
左、右光标方向移动键；
【ENTER】键：在设置状态下，表示选择和保存；在回放状态
下，按【ENTER】键可在屏幕上显示"显示设置";菜单中选择ON的
参数。
其它功能键：
表5 遥控器其他按键的说明
| 按键 | 功能说明 | 图片 |
| 【0－9】 | 【0－9】键：在设置状态下，数字输入键用于选择数字。； | |
| 返回到预览画面或返回到上一级菜单。 | ||
| 系统设置参数的选切和设置等操作的确认键。回放时按此键可叠加各类信息数据（车速，GPS，黑匣子等） | ||
| ▲ |
方向键。上、下、左、右光标方向移动键。 | |
| 删除键，删除选框内输入的数字 | ||
| 在输入网络信息时，如IP地址、域名时，该键为符合 ; 输入作用。 | ||
| 其他 | 功能保留键 |
说明：
主菜单目前分为4个一级菜单：
网络配置：进行本地设备内SD卡统计仪的网络配置功能，详细请参考章节；
参数设置：进行本地设备内SD卡统计仪的其他参数设置功能，详细请参考章节；
通道设置：进行本机设备的图像配置参数设置，详细请参考章节；
系统维护： 进行本地一些操作和工作模式的配置，详细请参考章节
主机开启后，按遥控面板上的【LOGIN】+【ENTER】键，进入登录界面，如下图：
在主菜单界面下，按方向键选择 菜单，按【ENTER】键，进入以下网络设置界面，如下图所示：
说明：
IP：显示此设备登入的IP地址，此地址可以更改，IP地址默认为192.168.1.254。按遥控删除键【DEL】再选择数字配置自己想要的IP。【RETURN】退出保存。
子网掩码：默认为255.255.255.0；
网关：出厂为192.168.1.1。这个根据客户需求调整，和更改IP一样配置；
端口：9011为默认登录端口；
线路编号：公交线路的一个编号，可设置为任意值（不可为中文，负责出现乱码）；
服务器IP：这个IP 为设备运行后台连接的公网IP，首先要确定后台服务器要有一个固定的公网IP，此处填写后台远程服务器的固定公网IP；
域名：在没有固定中心IP的情况下可以用域名绑定解析得到数据；
服务器端口：此端口为服务器主机的开放端口，可接受数据；
DNS：
NTP服务器：为时间校准，每过一个小时都会校准一次时间
设备编号：网卡物理地址存储器中存储单元对应实际地址称物理地址,与逻辑地址相对应；
在主菜单界面下，按方向键选择 [图片浏览]菜单，按【ENTER】键，进入以下图片浏览界面，如下图所示
串口设置：
RS232:配置串口232的波特率默认波特率为19200有（4800,9600，14400，19200，38400,57600，115200可选）；
RS485:配置串口232的波特率默认波特率为19200有（4800,9600，14400，19200，38400,57600，115200可选）；
串口其他默认配置
数据位：8位
停止位：1位
校验位：None
流控制：None
数据通信配置：
数据外传接口：M12H计数仪选择外发数据的通信接口，有rs232-1、rs232-2、rs485、network几种方式，选择none的话计数仪不外发数据；
多门通信接口：M12H计数仪选择计数仪设备与设备之间的数据的通信接口，选择rs232-1、rs232-2、rs485、network几种方式时为启用多门版本，选择none的话不使用多门；
地址编号：在多门组合时有效，主设备，重设备。主为0，重为1
IO输入设置：
IO电平模式：IO选择电平模式时，输入有两种状态有高电平为开门和低电平为开门；
以IO1接开关门信号为例：
电平模式：
IO1配置成电平模式，功能配置成开门门控制，状态配置成低电平为开门。
计数器的IO1输入高电平时，此时计数器判断门为关门，计数器停止计数；计数器的IO1输入低电平时，此时计数器判断门为开门，计数器开始计数；
IO脉冲模式：当车辆门控状态为脉冲模式，可选择-脉冲。
关闭：当没有车门或者其他情况不需要门控的可以选择关闭。
清零设置：
清零时间：配置计数器在几点整进行一次清零操作；如设置成17，计数器会在17点00分00秒清零操作，时间以计数器设备时间为准，设置为无则不进行清零操作。24为不清零，0为晚上12点整。（只能在0到24之间）
数据同步:
在有网络 或者3G的情况下按设定的时间上传一次数据。设置范围1-600单位为秒
关机延迟：每当点火钥匙断开，总电没有关的情况下，可继续使用的延迟时间。
UTC：为世界时区标准时间。（每个国家的时区不一样）。
GPRS/3G设置：在有GPRS/3G模块的情况下需打开此选项。
APN：是用户通过GGSN/PGW（Gateway GPRS Support Node，GPRS网关支持节点/PDN Gateway ，分组数据网网关）可连接到外部网络的标识。支持部分特殊地区要求的账号密码；
WIFI热点：打开连接一个有效的WIFI信号，获取网络支持。关闭则关闭此功能；
密码：为连接热点WIFI的密码；
功能配置：
记录重传：开启防止在网络信号不好的情况下数据丢失，保证一有信号马上续传。默认为关闭默认为关闭；
串口接受控制命令：开启是否响应外部设备通过串口协议发送串口命令来控制计数仪。
关机清零：目前本产品在没有自己设定时间段清零和手动清零情况下 ，设备关机是不会清零的。此选项可选择断开ACC后是否清零当前数据。
超员设置：
超员人数：报警功能设置，当计数器统计的室内总数超过用户设置的人数时，计数器的IO输出一个高电平信号进行报警，在用此操作的同时要接报警器。超员人数设置成0时则不启用该功能。
在主菜单界面下，按方向键选择 [设置]菜单，按【ENTER】键，进入以下系统设置界面，如下图所示：
此设置为双目摄像机通道-前门、通道-后门参数设置：
通道：分前门，后门
相机编号：出厂的每一台计数仪的每一个通道中，都默认的写入了对应的摄像机参数，因此，必须按照出厂的说明进行双目摄像机和M12H计数仪通道的对应连接和安装。安装错误会导致无法准确计数。通道前门通道后门对应的编号，一定要对应上；如果更换相机可插上U盘把要换的参数文件放到U盘里面，选择你换更换的参数输入相机编号栏，退出自动更换成功。
车门位子：为进出方向的判定，图像上方为车内选择 车门在下方 。图像下方为车内选择 车门在上方。
统计线方案：默认为3.一起有5个选项可根据安装的位子调整理想的划线位子。
开关门延迟：关门后延迟还能计数的时间。正常3到5秒（请勿设置太大，以免造成关门后一些不必要的计数）
左右边界：按照门的大小选择适合屏蔽的宽度。为统计争取最好的效果。避免门太小左右边界看的太多太大造成的干扰。
保存背景：
注意：这一步由为重要，关系到计数的准确性，安装完成后最后一步开车门。按按钮保存当前安装位子的背景。
保存结果左图全灰色，右图为全黑色为保存成功
在主菜单界面下，按方向键选择 [设置]菜单，按【ENTER】键，进入以下系统维护界面，如下图所示：
1.清零通道：将当前通道1、2的进、出人数值归零，车内人数随之变化；
2.系统重启：点击该按钮，M12H计数仪会重启。重启后不会改变已保存的参数。
3.恢复出厂设置
该按钮操作，可以把M12H计数仪的所有参数恢复到原始出厂时设置的默认值。该操作不会删除M12H计数仪的记录。点击恢复出厂设置按钮后M12H计数仪会重新启动，这个过程大约需要30秒，重新启动后恢复出厂设置成功。再次登陆需要使用M12H计数仪出厂默认的网络设置信息进行登录连接。
4.导出日志：
5.导出站点记录：插上U盘或者SD。选择导出站点记录，在匹配过的站点中有记录将会导出在U盘或者SD上。
6.SD卡：把升级文件.bin放在SD卡中创建的FirmwareFile文件夹命名的目录下，统计仪断电插上SD盘，系统启动后选择SD升级统计仪将自动升级。
7.U盘升级：把升级文件.bin放在U盘目录下中创建的FirmwareFile文件夹命名的目录下，统计仪断电插上U盘，系统启动后选择U盘升级统计仪将自动升级。
适应行业：公交车人数统计、客运车人数统计、客流统计
