主要特性
v 三防设计，IP66防护等级
v 两路视频，内置1080P/200万高清防水高速球，预留一路输入
v 内嵌高清触摸显示屏与摇杆控制面板，画面清晰，操控灵敏
v 全网通适应，支持3G/4G/WIFI
v 支持硬盘存储与TF卡存储
v 内置大容量锂电池，最长支持8小时工作
v 支持北斗/GPS混合定位，定位快，精度高
v 支持集群呼叫，集群调度、呼叫录音、调度指令下发
v 支持视频管理平台、指挥中心指挥调度

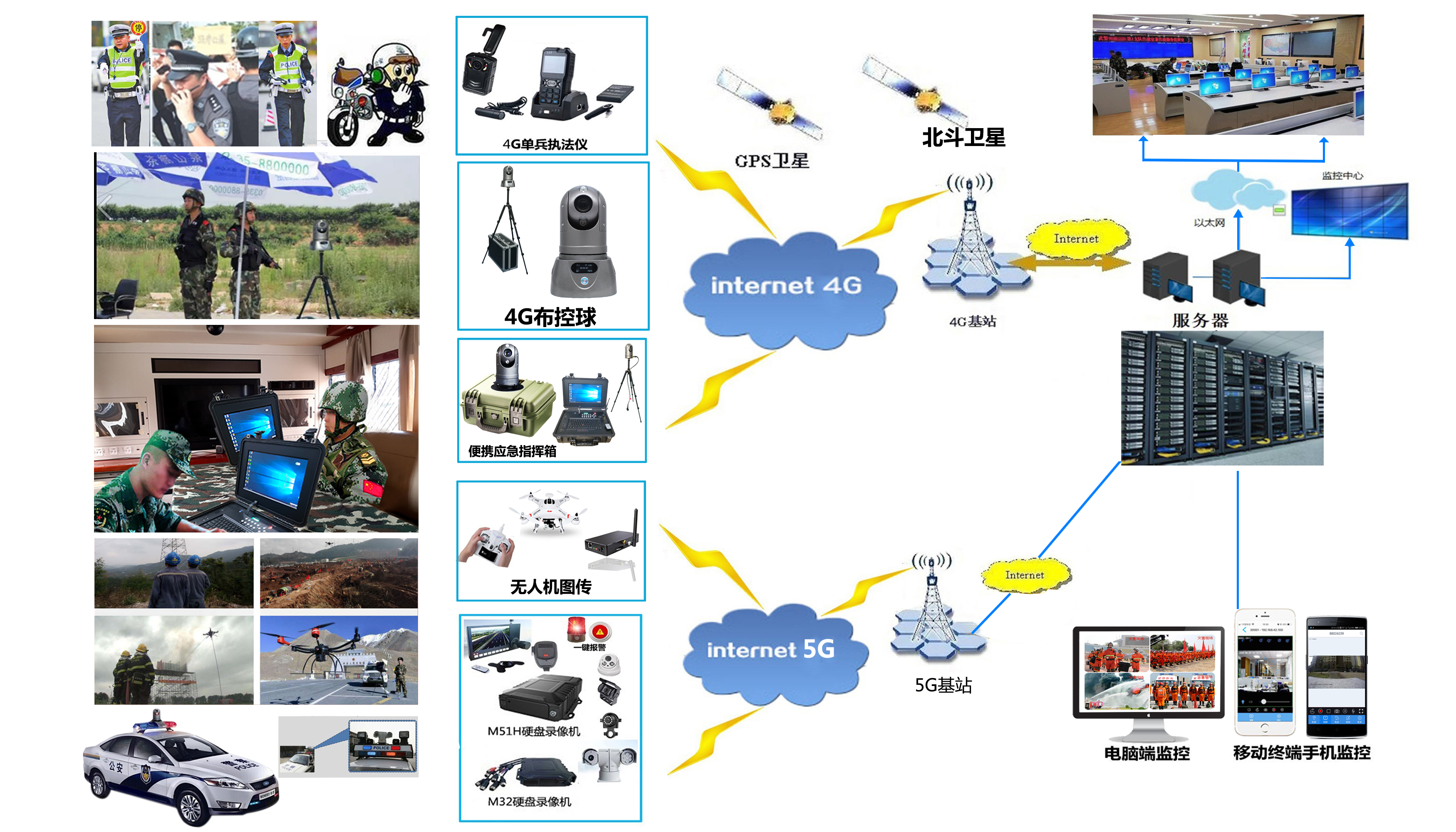

网络结构：
M1002系列采用模块化设计，允许定制功能，如4G、3G、WIFI和北斗、GPS等。

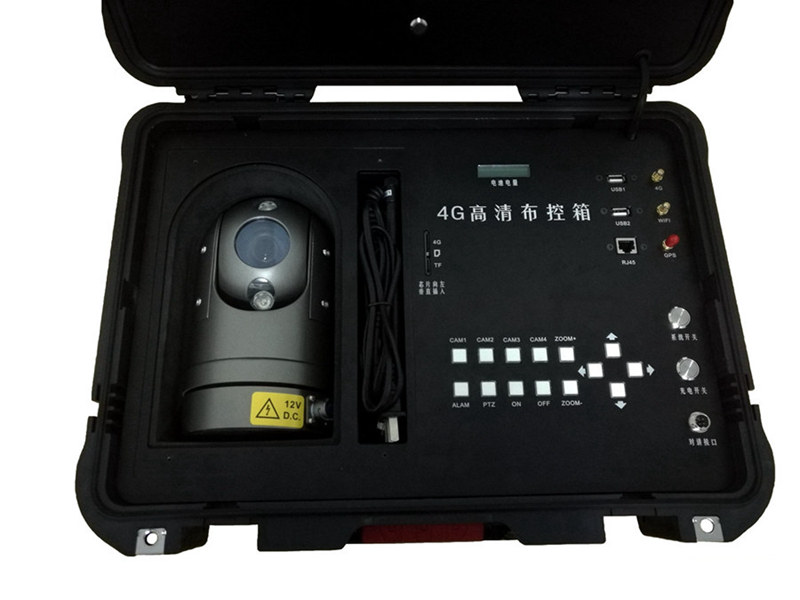

产品图片如图1所示。
在使用前，建议您：
● 请先检查本产品包装有无损坏迹象。
● 请小心打开包装，确认是否包含如下物品；若您发现本产品及其附件在搬运中有任何的丢失或损坏，请立即与经销商联系。配件清单
|
配置清单 |
|
|
内容 |
数量 |
|
便携箱主机内置云台 |
1 |
|
20X 200W云台摄像机-磁吸底座 |
1 |
|
12.6V 5A 充电器 |
1 |
|

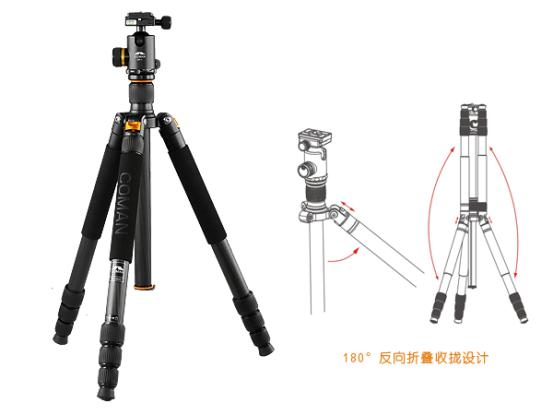

三角支架 |
1 |
|
支架吸盘 |
1 |
|
10米对插航空线 |
1 |
|
天线 |
3 |
注意：选配件数量，以实际订单为准。

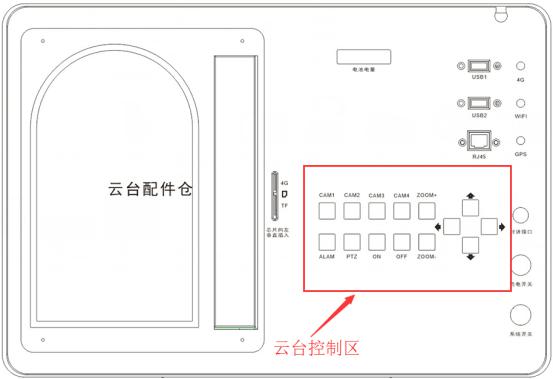

2.4.1打开配件仓，取出云台及配件：
手动拧下盖子的螺丝，拔出防护盖。
2.4.2插入存储卡和4G通讯卡：
|
序号 |
接口名称 |
功能说明 |
备注 |
|
1 |
存储卡 |
Mirco sd卡，金手指朝左 |
|
|
2 |
Sim卡插口 |
插入标准尺寸sim大卡，芯片朝左 |
|
2.4.3 接好天线
设备外置3个天线，分别是： 3G/4G, WIFI, GPS, 将对应天线拧到对应SMA接头即可
2.4.3 设备开机
按下设备的开关，设备即可自检启动
备注：请注意按照标识接好相应天线后再开机
2.4.3 设备充电
请使用随机配送的复合线接入云台，使用原装充电器插入复合线的DC接口：
备注： 常温下，设备可连续工作不低于12小时，但在不同的使用环境下，如高、低温，周围光线强度等影响。
|
操作系统 |
嵌入式Linux操作系统 |
|
输入 |
2路复合端子输入 规格：FQ14，支持对插高清云台 |
|
显示屏 |
12.1寸 16:9高清显示屏 |
|
屏幕分辨率 |
1280*800 |
|
存储 |
TF卡存储、预留硬盘接口 |
|
对讲接口 |
支持对讲手柄，航空头接入 |
|
内置接口 |
USBX2， RJ45X1 |
|
云台控制 |
按钮式，支持上下左右变倍变焦,红色方形按钮 |
|
变倍 |
20X（可选30X） |
|
像素 |
200W，最大输出1920*1080,720P、D1可选 |
|
无线网络 |
支持单卡，支持4G全网通，向下兼容3G |
|
定位 |
支持GPS/BDS定位 |
|
SIM 插槽 |
1个SIM卡接口 |
|
天线接口 |
4G/wifi/GPS |
|
充电器 |
12.6V 5A，关机充满电约 6个小时 |
|
工作时间 |
不少于12小时 |
|
电量显示 |
支持 |
|
工作温度 |
-20℃~+65℃ |
|
工作湿度 |
10%~95%（无凝露） |
|
云台 |
内置金属云台，带内托，防护盖 |
|
外形尺寸（mm） |
|
|
箱体 |
进口高强度PP材料 |
|
防护等级 |
IP68 |
|
系统电源开关 |
金属，带灯 |
|
充电电源开关 |
金属，支持 |
