水量电量模块串口808透传应用

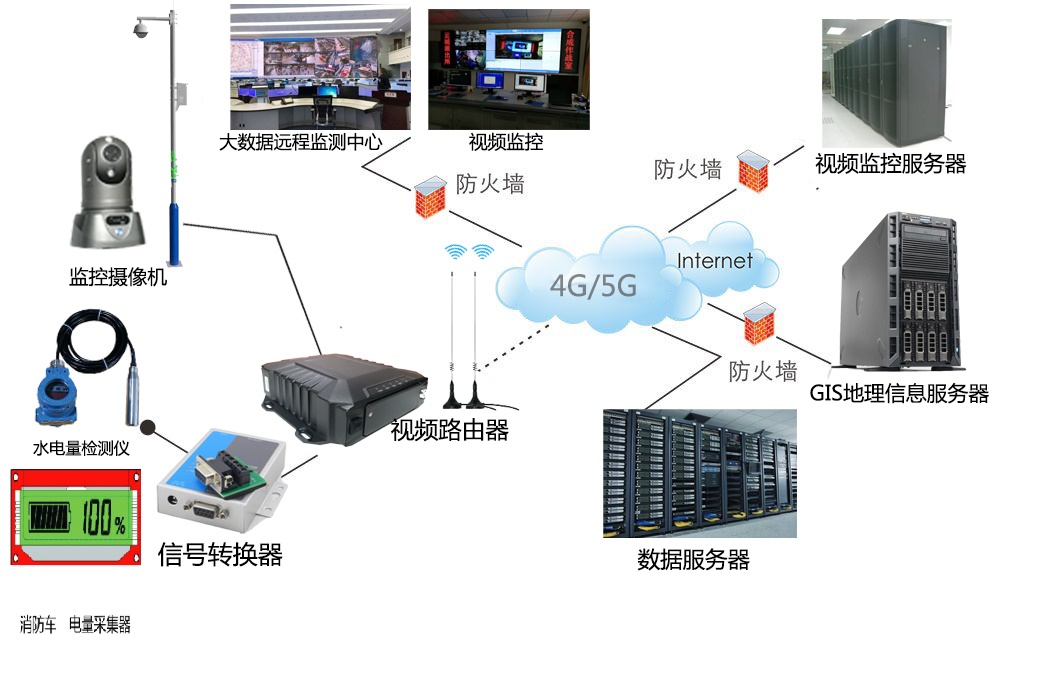

液位计及电量表通过串口跟4G主机对接，串口透传数据通过4G把前端的液位计及电量表的数据传输到中心，实现远程实时监测。实际应用于消防车的水箱监测，消防车的电瓶电量监测。
一、液位变送器接线方式：
所需设备：
1、液位变送器
2、DC24v电源
3、RS485转RS232转换器
4、4G车载主机M32

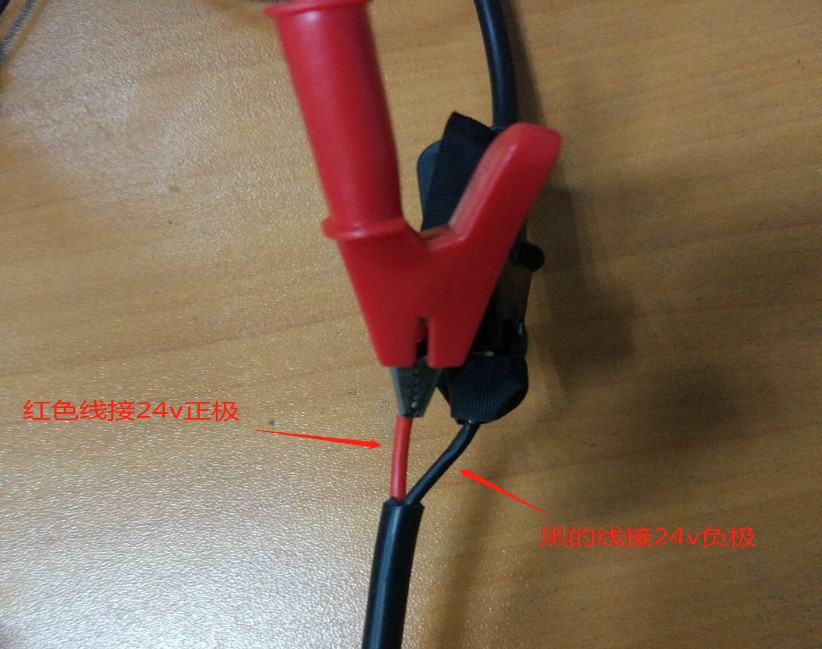

下图为液位变送器电源线连接方式，红色线接24v电源正极，黑色线接24v电源负极。

图1    液位变送器电源接线

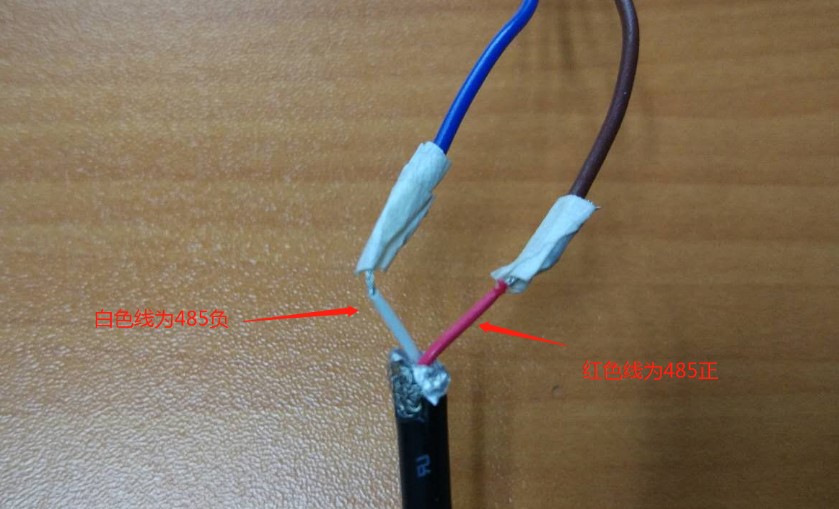

下图为液位变送器串口连接方式，红色线为485正，白色线为485负。该串口连接的是RS485转RS232转换器。

图2    液位变送器串口接线

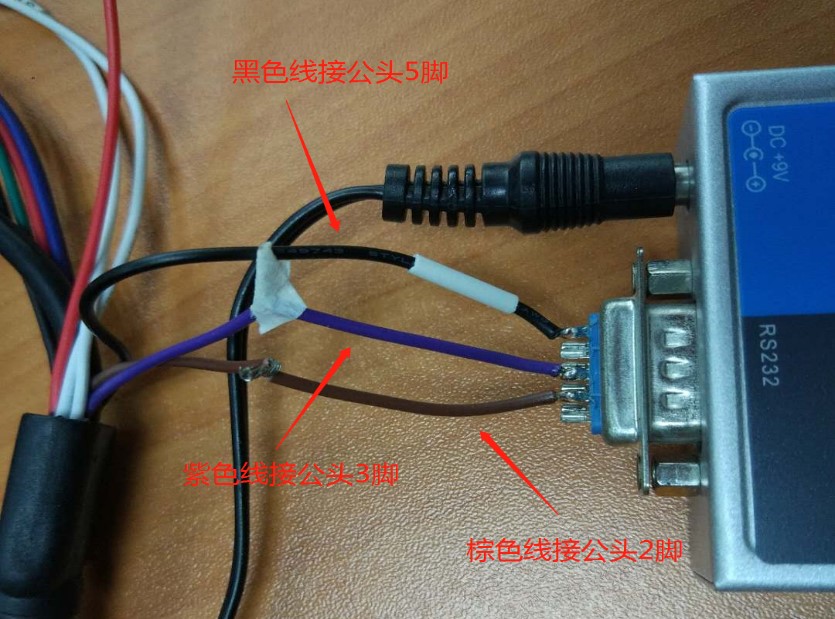

下图为RS485转RS232信号转换器的另一端接M32设备串口1（注意转换器接M32一端为DB9,9针分别为2脚、3脚、5脚）。紫色线为TX，棕色线为RX，黑色线接地。除下图所示外，该转换器还需要接9vDC。


图3    RS485转RS232信号转换器与M32设备串口1接线

二、电量表接线方式：

所需设备：
1、电量表
2、10 - 100v电源
3、4G车载主机M32

下图为电量计电源线接法。红色线接电源正极，黑色线接电源负极。


图4    电量计电源线连接方式

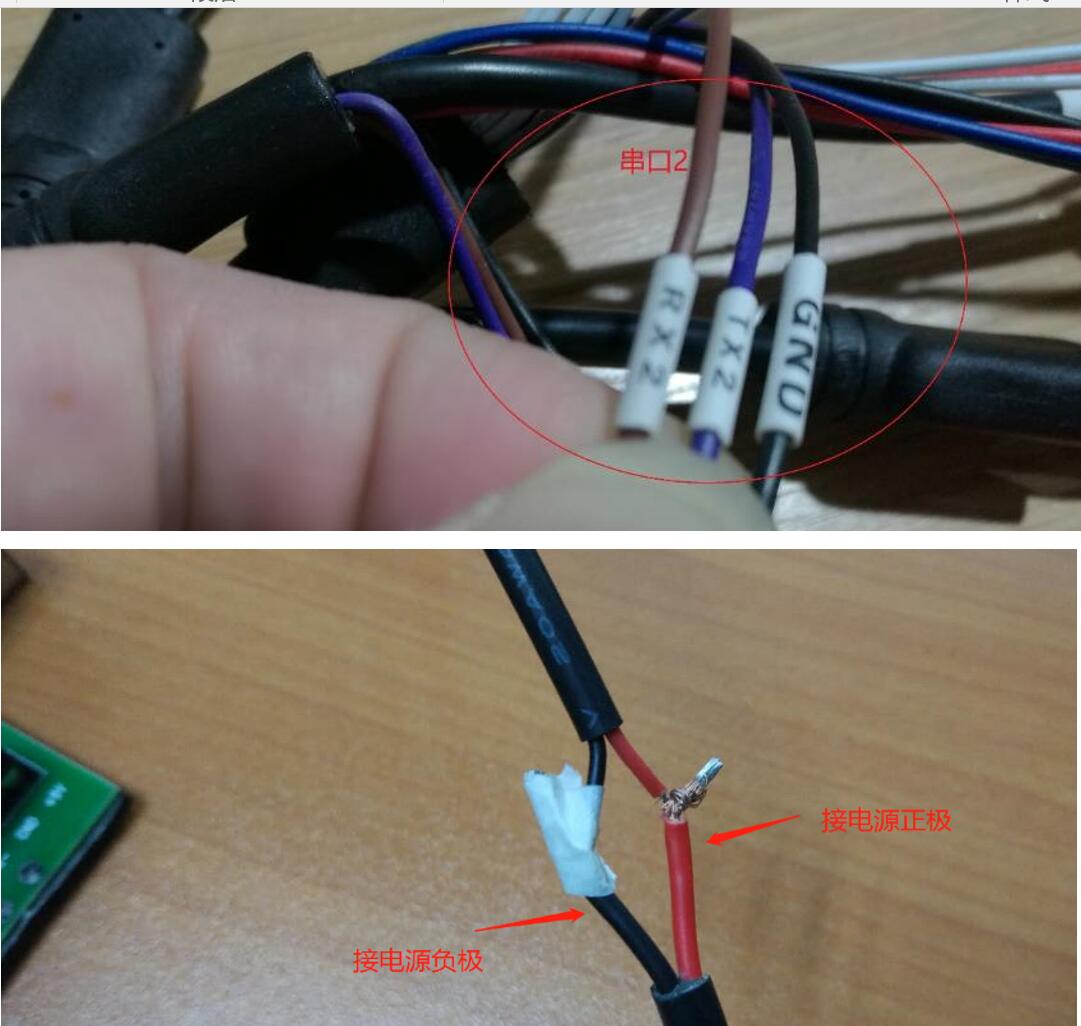

电量计串口接线方式：因为电量计的另一端为9帧串口公头，连接M32设备的串口2，用M32设备串口2连接9帧串口母头，再连接电量计串口即可。
注：M32串口紫色线为TX，棕色线为RX，黑色线接地。
三、设备串口功能配置：
方法一：通过设备界面配置

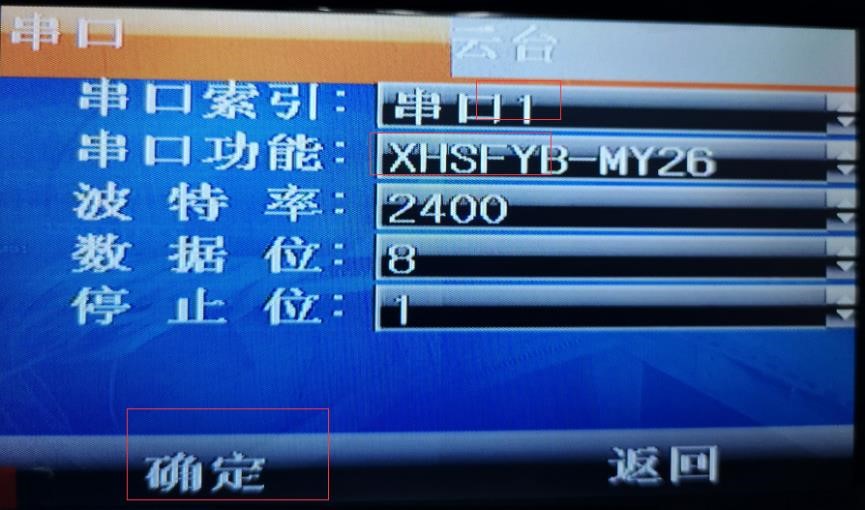

1、水量表配置界面：

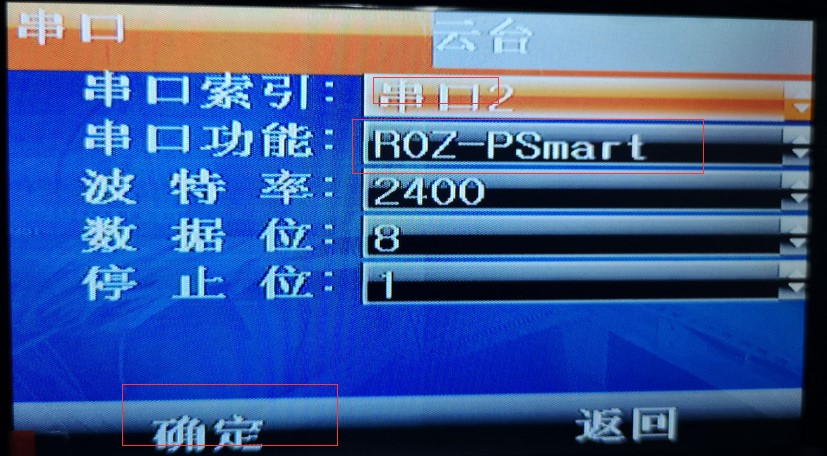

2、电量表配置界面：


方法二：通过客户端配置：
CMSV视频平台:IP:47.92.194.227端口：6608

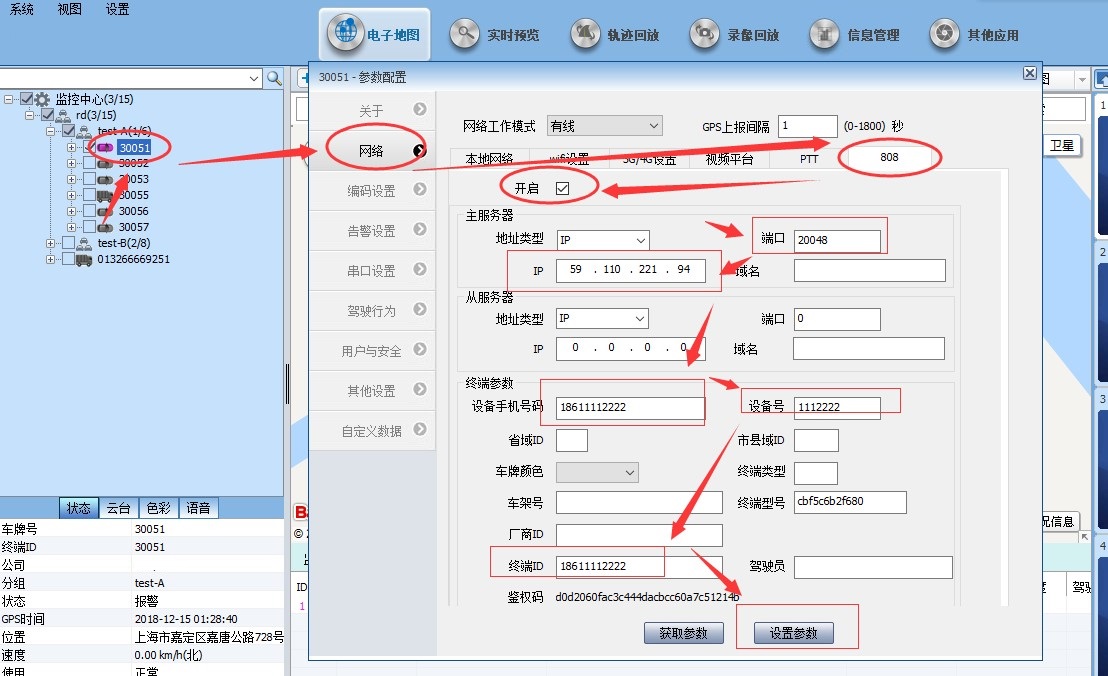

透传中心设置：
以808透传平台设置为例
808透传：IP:59.110.221.94端口：20048
手机号：18611112222
设备号未7位1112222
