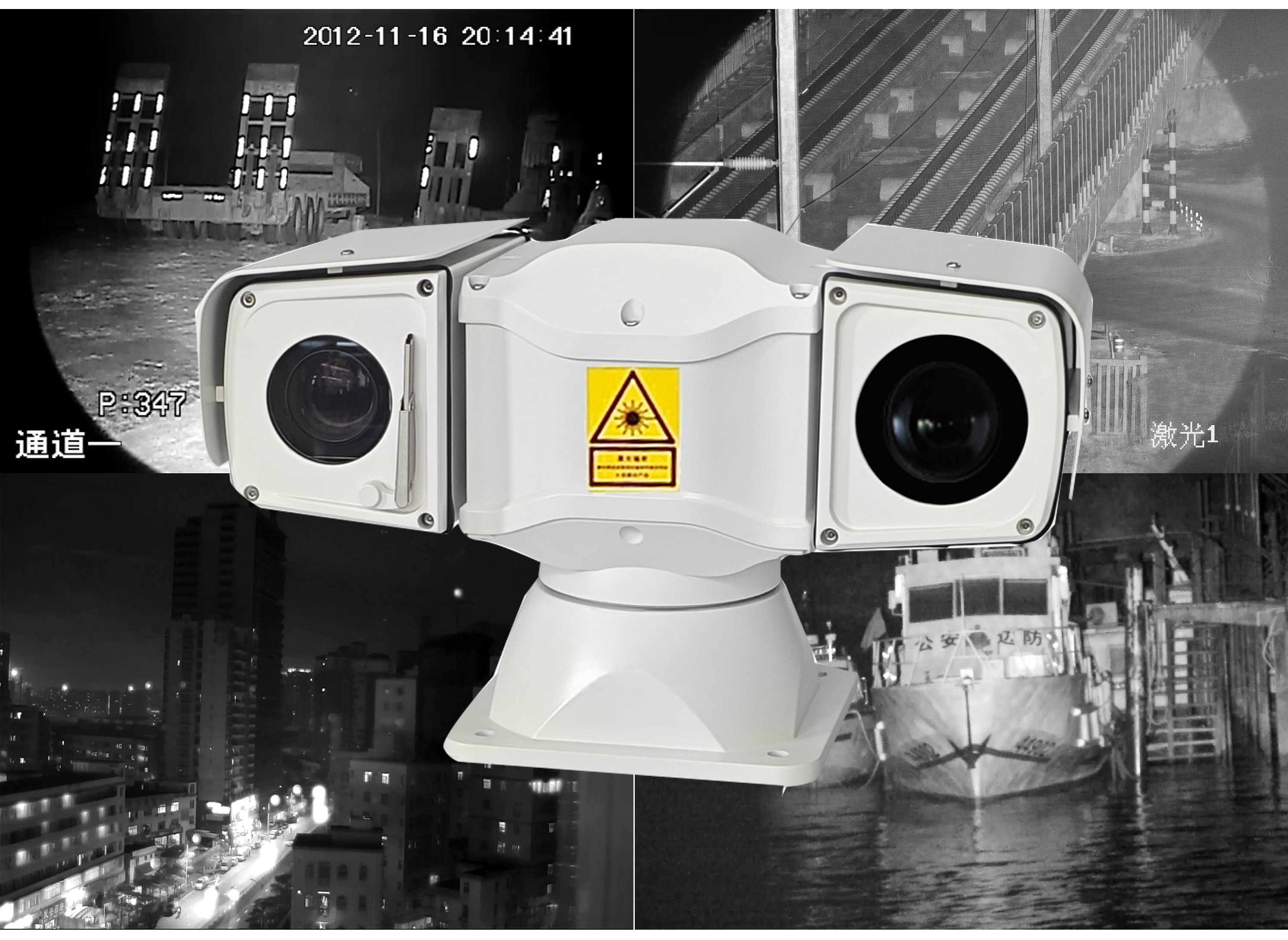

激光云台摄像机

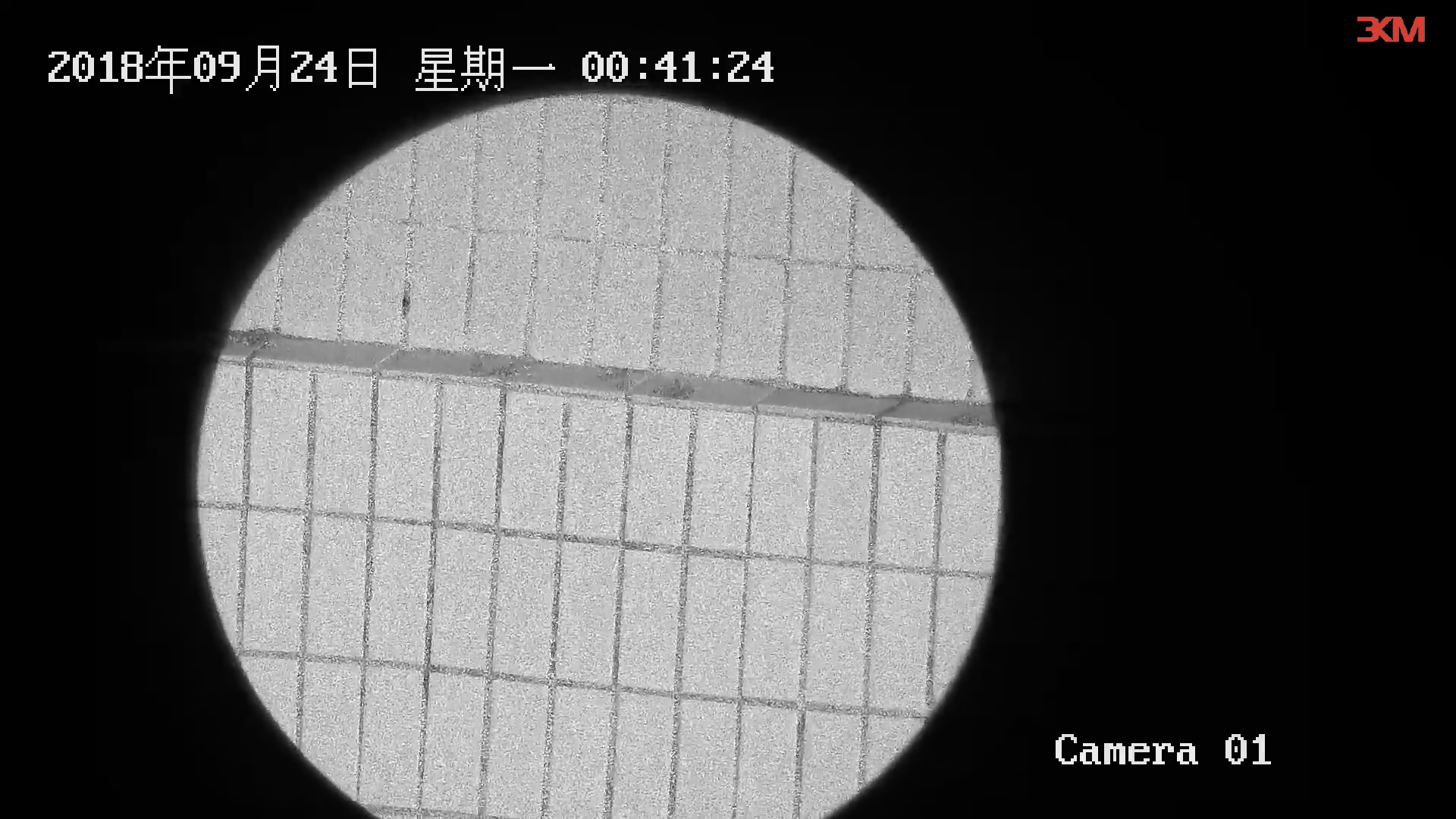

三千米激光，3000米激光照明测试效果

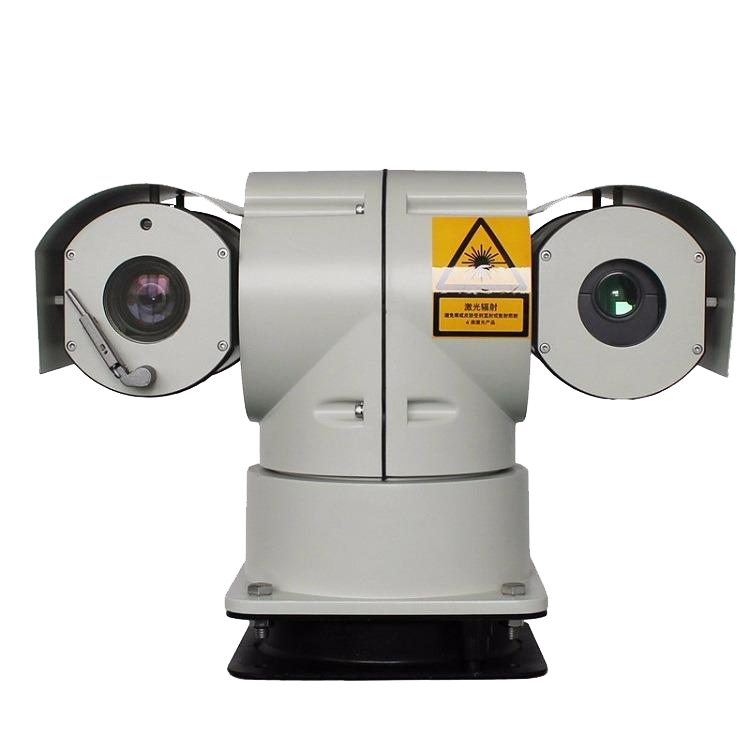

型号： TW10-LASER激光灯款Laser camera
产品特点：
独立除雾除霜模块，真正意义上解决室外环境温差导致的相机仓镜头起雾
相机仓选用高品质加热零件，使整个仓体前后共同作用形成有效防雾除雾格局
采用上下主轴一体化结构，使云台相机仓、红外仓不会颠簸而错位
标配稳压模块，过滤车辆瞬时的不稳定电流，使云台保持稳定状态
云台高速转动更加平滑性，低速转动无抖动
高强度铝合金外观设计，防护等级IP66
云台全方位无死角监控
激光灯款：采用进口808nm激光器，实现同步变焦，角度可调或根据摄像机倍数自动调节，激光光斑角度1°到50°，激光器3/5W可选。
云台技术参数：
云台性能： | |
水平预置位速度 | 100°/S |
垂直预置位速度 | 60°/S |
水平手动控制速度 | 0°～ 60°/S |
垂直手动控制速度 | 0°～ 40°/S |
水平角度 | 360°无限位旋转 |
垂直角度 | -90°～ +90° |
预置位精度 | ±0.1° |
预置点 | 256个预置位、8条巡视轨迹 |
雨刮功能 | 支持 |
控制方式 | RS485、内置PELCO D/P协议、波特率从2400Bps到19200Bps可选 |
相对湿度 | 小于90% |
防护等级 | IP66 |
工作温度 | -35°C ～ +55°C |
电源功耗 | DC10.8～DC18V |
抗冲击要求 | ≥4G |
雨刮功能 | 支持 |
安装方式 | 多种安装方式可选根据应用环境 |
重量 | 7kg |

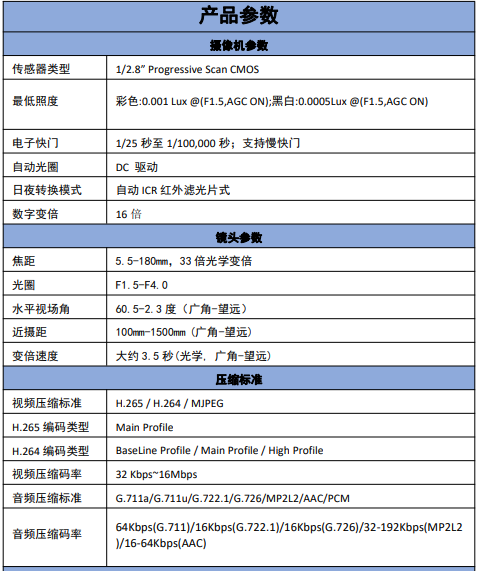

可见光镜头参数
摄像机性能： | 摄像机25倍200万 1/2.86" CMOS ICR日夜型网络高清机芯 |
传感器类型 | 1/2.86" Progressive Scan CMOS |
扫描系统 | 逐行扫描 |
信号系统 | PAL/NSTC |
视频输出 | 网络编码输出 |
分辨率 | 50HZ:25fps(1920X1080) 60HZ:30fps(1920X1080) 50HZ:25fps(1280X960) 60HZ:30fps(1280X960) 50HZ:25fps(1280X720) 60HZ:30fps(1280X720) |
最低照度 | 彩色：0.05Lux @ (F1.6，AGC ON) 黑白：0.01Lux @ (F1.6，AGC ON) |
信噪比 | ＞52dB |
| 镜头 | |
焦距 | 4.8-120mm，25倍光学变倍 |
光圈值 | F1.6-F3.5 |
水平视场角 | 57.6 – 2.5度(广角-望远) |
近摄距 | 100mm-1500mm(广角-望远) |
变倍速度 | 大约3.6秒(光学，广角-望远) |
日夜转换模式 | ICR滤片式 |
| 参数设置 | |
聚焦模式 | 自动/手动/半自动 |
曝光模式 | 自动曝光/光圈优先/快门优先/手动曝光 |
日夜模式 | 自动/彩色/黑白/定时/报警输入触发 |
电子快门 | 1/1秒 ~ 1/30,000秒 |
| 白平衡 | 自动1/自动2/室内/室外/手动/白炽灯/日光灯 |
| 背光补偿 | 关/上/下/左/右/中心/自动 |
| 增益 | 16级可调 |
| 坏点补偿 | 支持 |
| 宽动态 | 关/开 |
| 数字降噪 | 3D |
| 镜头初始化 | 内置 |
| 图像画质调整 | 亮度、对比度、锐度、饱和度可调节 |
| 数字变倍 | 12X |
| 网络功能 | |
| 视频压缩 | H.265/H.264 |
| 压缩输出码率 | 32kbps-16Mbps |
| 音频压缩 | G.722.1、G.711-a law、G.711-u law、MP2L2、G.726、AAC、PCM |
| 存储功能 | 支持Micro SD/ Micro SDHC /Micro SDXC存储 |
| 图像设置 | 机芯功能可通过客户端或IE浏览器调整 |
| 智能报警 | 移动侦测、遮挡报警、存储器满、存储器错、音频异常侦测、越界侦测、区域入侵侦测 |
| 支持协议 | TCP/IP、HTTP、DHCP、DNS、DDNS、RTP、RTSP、PPPoE、SMTP、NTP、UPnP、SNMP、FTP、802.1x、QoS、HTTPS、IPv6 (SIP、SRTP、可选)、GB28181、E-HOME |
| 接口协议 | ONVIF、ISAPI、SDK |
| 三码流 | 支持 |
| 心跳功能 | 支持 |
| 安全机制 | 密码保护、多用户访问控制 |
| 对外接口 | 36pin FFC (包括网口、RS485、RS232、CVBS、SDHC、Alarm In/Out、Line In/Out、电源) |
| 对外通信 | RS232接口，HIKVISION协议，RS485接口，Pelco协议 |
| 一般规范 | |
| 电源 | DC12V±10% |
| 工作温度与湿度 | -10℃ ~ 60℃，小于90％RH |
功耗 | 静态2.5W，动态4.5W |
激光器参数
参数 | 技术指标 |
产品编号 | K10010043 |
型号 | IR-940-3000-M-00 |
有效距离 | ≥3000米 |
发光波长 | 940±3nm |
照明角度 | 0.3~35°（连续变焦） |
光斑大小 | ＜φ16m（最小角 度，最远距离） |
整机功率 | ＜60W |
输出光功率 | 20±2W |
输入电压 | DC 24V±10% |
输入电流 | 2.0A±0.5A |
初始化时间 | ＜10s |
通讯接口 | RS-485/TTL232 (默认: 9600bps) |
通信方式 | UART_TTL,RS-485 |
通信协议 | Pelco_D |
工作温度 | -35℃～+55℃ |
存储温度 | -40℃～+85℃ |
工作方式 | 连续 |
工作时间 | ＞20000H |
外观尺寸 | L*W*H=310*98*78mm |
重量 | ＜1.7kg |

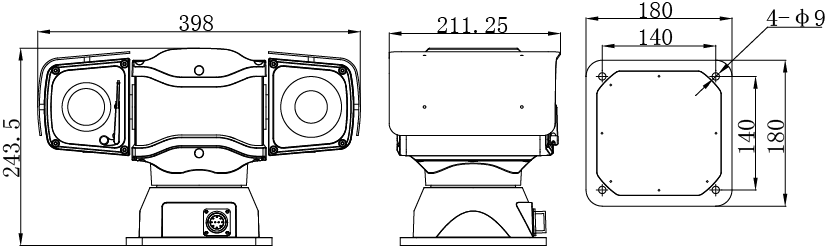

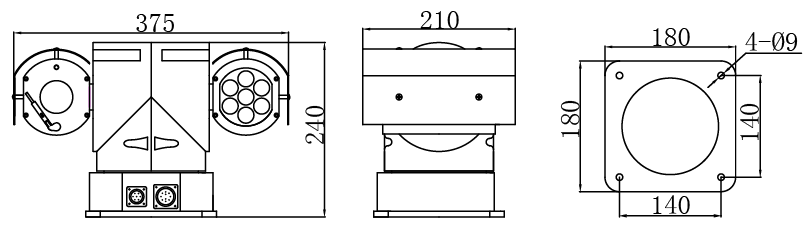

产品尺寸图：(单位：mm）

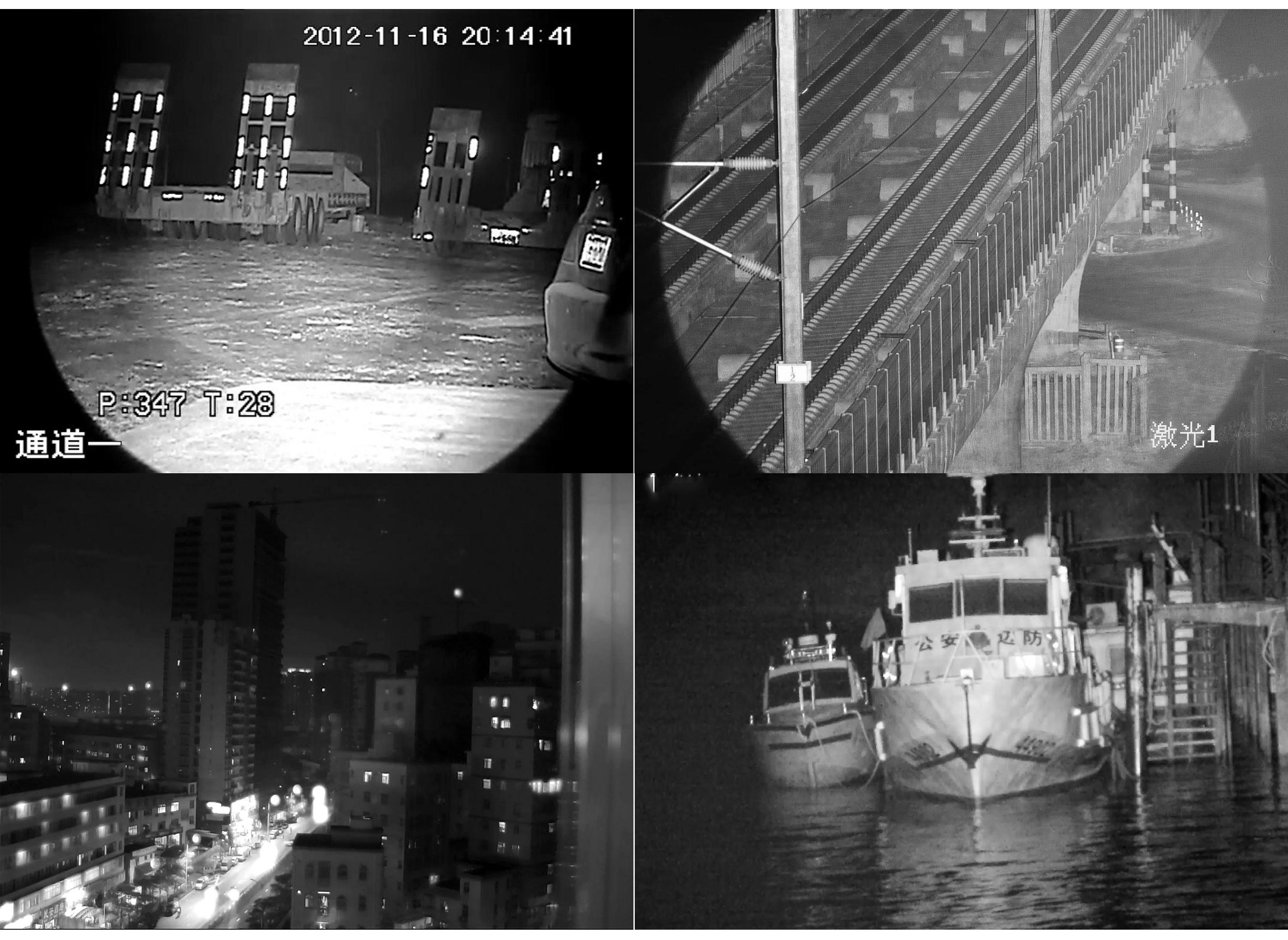

应用场景
移动执法、消防应急指挥、120急救指挥系统、路政移动巡逻、城管治安执法、特种车移动视频巡察;平安城市、大型厂区、智能交通、车载系统、机场港口、油田油库、安全部门、监狱、水利电力、能源采矿、生态保护、行政执法、渔政海监、边防海防等夜视监控补光。
