正反转传感器，有效监控商砼车料筒卸料状态
一、4G监控正反转传感器应用

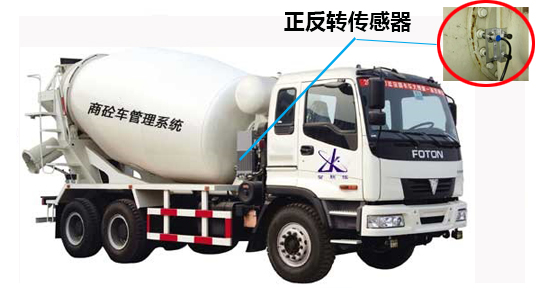

用于监测混泥土搅拌车（商砼车、水泥罐车）的拌料、卸料及停止状态；监测环卫车扫刷的启动、工作、停止状态；并主动上传到监控中心,实现远程对车辆拌料、卸料、转动停止状态进行实时监控.。
二、正反转传感器结结构及原理
1、传统正反转传感器：根据磁铁同极互斥,异极相吸的原理工作的.当磁铁和传感器的极性相反时,传感器由磁性吸引力使内部相关开关动作而产生低电平,在汽车罐体的转盘上,根据1:2:3的位置比例分别装上3颗强力磁铁,终端通过检测到产生的低电平之间的时间长短关系来判断正反转.
2、正反转传感器：通过霍尔原理监测，只需在轴、轮上固定两片磁极相互间隔的磁铁，传感器探头监测面面对磁铁转速弧线。传感器可以输出正反转信号和转速信号。相比传统正反转速传感器，有安装简便、不误报、寿命长的优势。
三、正反转传感器安装步骤

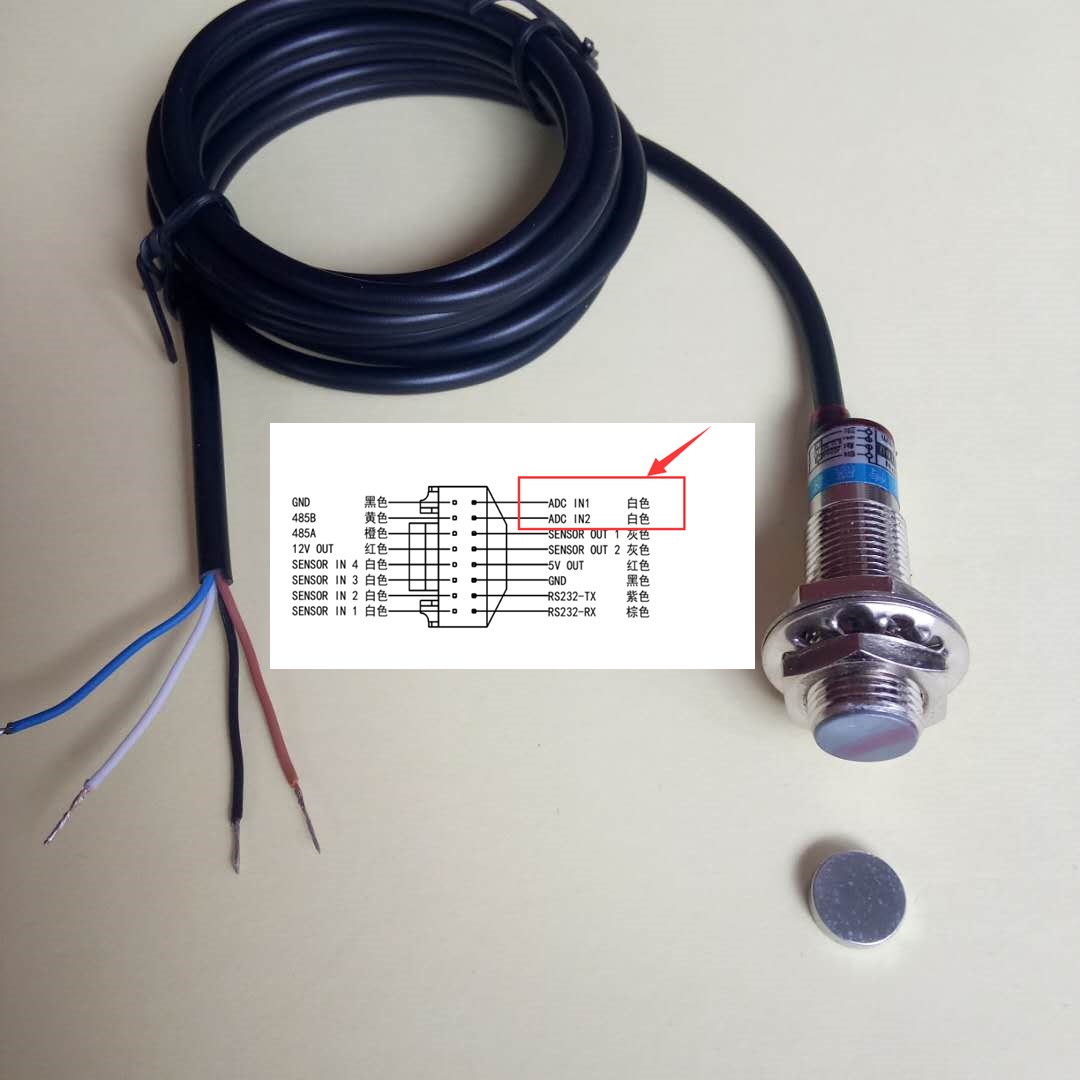

1.接线安装：正反转传感器也有四根线,分别为红色、黑色、蓝色、白色。
2.强力磁铁安装：两磁铁对称布置，且必须是一个磁铁N级对着传感器，另一个磁铁的S级对着传感器。
3．探头位置：传感器探头监测面面对磁铁转速弧线


四、设置操作步骤

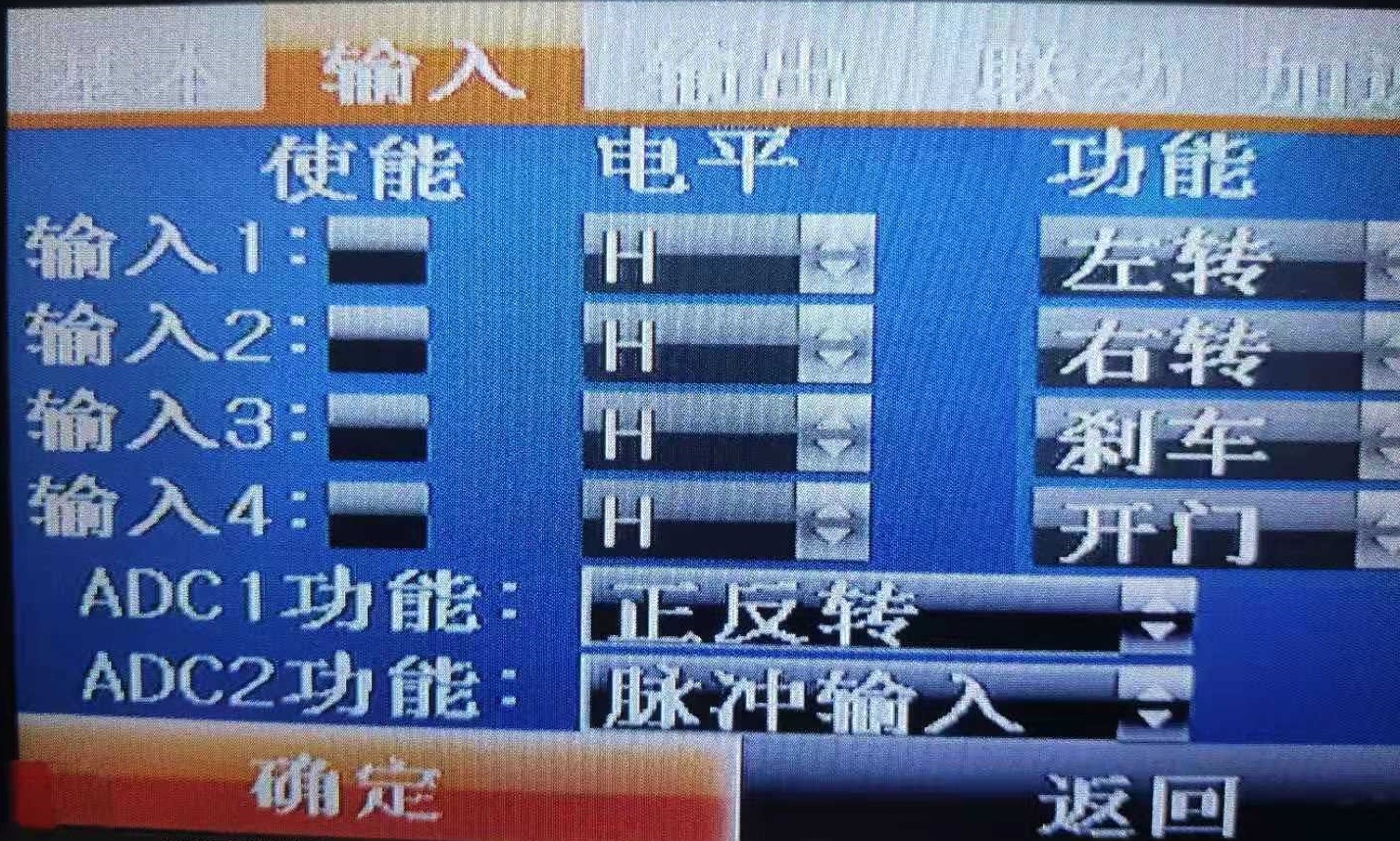

1、设置ADC功能，如下图

注意：使用正反转功能是，ADC1和ADC2功能要同时设置。其中一个为“正反转”，一个为“脉冲输入”即可。
2、连接正反转传感器

传感器蓝色线接ADC的正反转功能，白色线接ADC的脉冲输入功能，其他两根为电源线，供电方式为直流DC5V~24V。

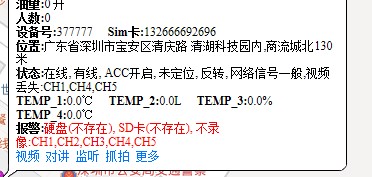

3、此时正反转传感器连接完毕，平台方可显示正反转状态。
