车载录像机是什么？
车载录像机是传统嵌入式硬盘录像机的细分市场，它是随着数字视音频编码技术在车辆上应用而发展起来的一个新兴专用产品。按存储介质类型分为车载SD卡录像机及车载硬盘录像机两种，在车辆上面恶劣环境下车载录像机结合了数字视音频编解码、大容量录像存储、防震技术、汽车电子、无线视频网传、GPS卫星定位、外扩传感器等先进技术，实现对客运车辆、物流车辆、特种车辆行业以及其他相关领域的视音频监控及数据应用。

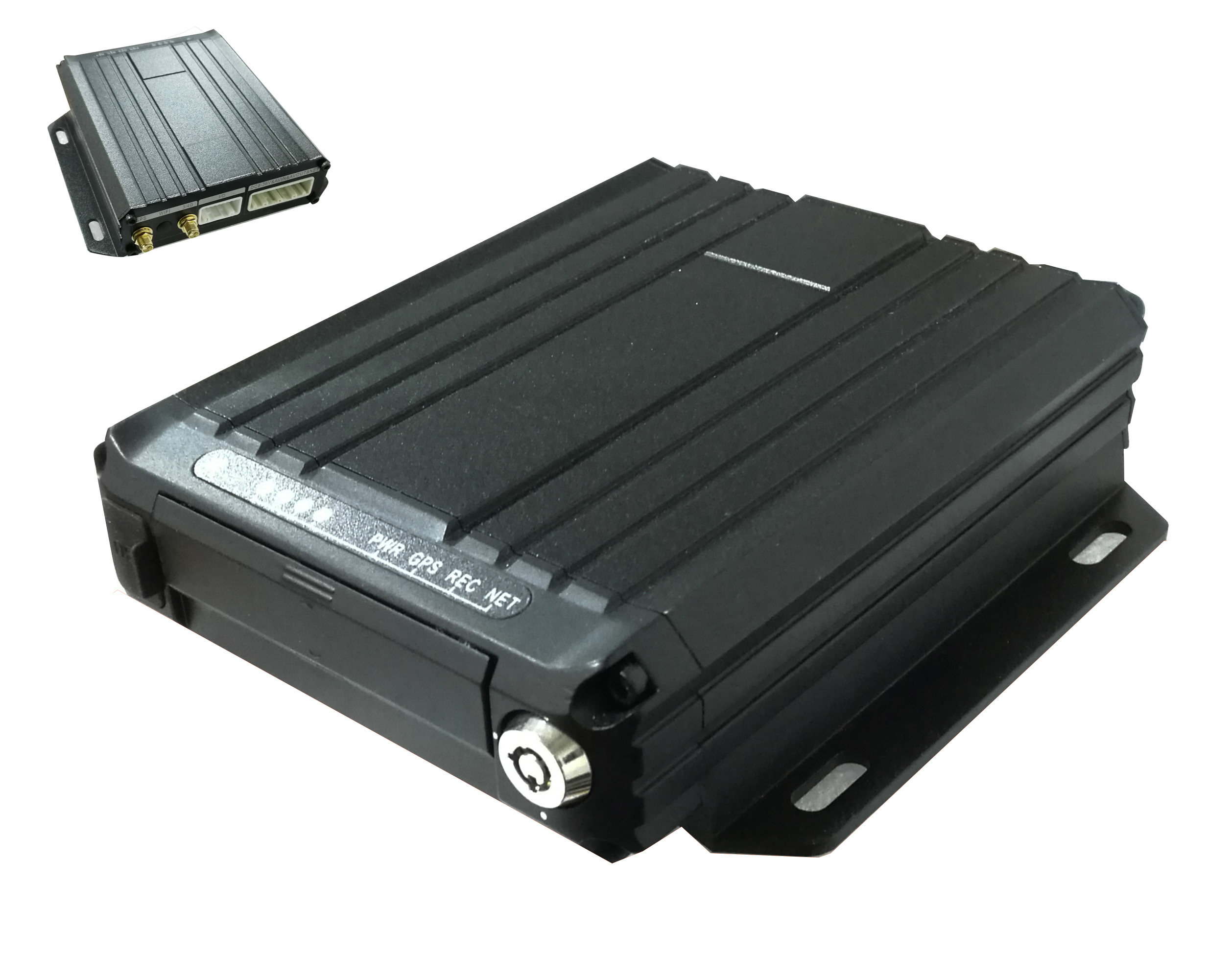

M16H 是专为车载视频监控、远程视频监控开发的一款高性价比、功能可扩展性好的设备。是在公司现有M10H/M12H产品的升级版，它采用高速处理器HI3520D V400和嵌入式操作系统，结合 IT 领域中先进的 H.264/H.265 视频压缩/解压缩技术、4G/3G 网络技术、GPS/BD 定位技术、WIFI 技术。可实现 1080P、720P、D1分辨率录像，汽车行驶信息记录和远程视频上传，配合中心软件可实现报警联动的中央远程视频监控、车辆智能调度管理及基于中心数据库的回放分析。产品具有尺寸小、外观简洁、安装灵活方便、功能全面、可靠性高等特点。
采用高性能CPU,内核ARM Cortex A7 双核@max.1.3GHz，使系统运行更快更稳定
车载专用界面，具备良好的用户体验性。
录像分辨率最高支持 1080P，采用H.265数字编码技术，编码效率高、策略灵活。
本系列机型支持多路多类型视频组合输入,例如：4路MDVR/4路NVR/4 AHD+2 IPC混合型MDVR
支持IR，可通过遥控器做设备参数配置、云台控制等操作。
支持 Web 操作，可通过 Web远程配置等功能。
支持 AP直连 功能，可通过手机APP实现与设备直连，来对设备进行参数设置等功能。
NET接口支持12V 供电，方便系统布线。。
具有丰富的报警输入口，支持 4 个数字量输入报，同时还支持一个模拟量输入。
内置可插拔 3G/4G（WCDMA/EVDO/TD-LTE/FDD-LTE）模块，提供灵活的无线传输方案。
内置高灵敏度卫星定位模块，实现定位信息同步封装入录像码流中。
硬件设计上具备断电保护功能，设备在突然断电情况下可以启用内置超级电容实现正常关机，有效避免关键数据丢失。
内置G-sensor加速度传感器，自适应安装位置，无需手动设置，支持司机驾驶行为检测。

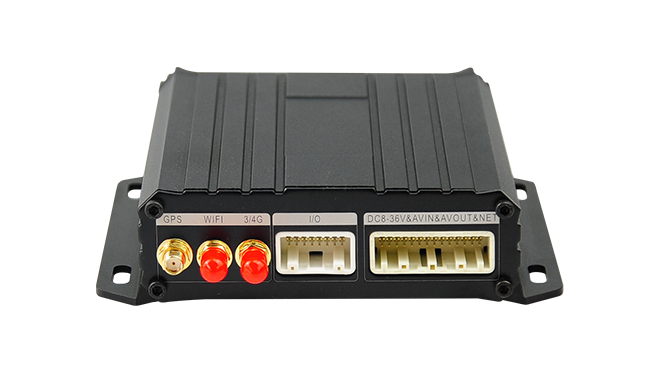

采用车载专用的航空插头，确保信号连接稳定。
支持RS232 、RS485接口，用于实现透传，传感器接入。
具备点火启动、延时关机（0 分钟~24小时）和 24 小时定时开关机功能。
宽幅电源输入（DC +8 ~ +36V），满足汽车电气特性要求。
全铝合金外壳、无风扇设计，具备良好散热效果。
产品功能
开关机
支持ACC点火开机、ACC开关机延时、定时开关机、平台重启开关机
本地监控功能
支持本地输出1/4/6画面时时预览，可通过报警触发单通道画面预览。
支持移动侦测，视频丢失，视频电源短路检测提示。
支持本地音视频回放，支持快进快退功能。
本地音视频录像存储
支持两个SD卡。
文件格式与 Windows 系统兼容，采用硬盘空间预分段技术。
资料备份
支持本地USB数据导出备份。
支持裸卡拔出数据备份。
支持远程平台资料下载备份
报警输入输出管理
本地支持输入输出报警联动。
本地支持报警输入联动显示画面。
本地支持报警触发录像功能。
支持报警输入联动视频，图片远程上传功能。
支持远程下发指令，联动报警输出。
扩展功能
本地支持一个RS485，支持多种外设传感器接入。
本地支持一个RS232，支持多种外设传感器接入。
支持外挂串口扩展盒子。
网络、远程监控功能
支持 10M/100M 自适应网络接口。
支持 WCDMA、EVDO、TD-SCDMA 三种 3G 制式和 TD-LTE、FDD-LTE 两种 4G 制式（根据4G模块决定）。
支持WIFI功能，2.4/5.8G可选。
支持 VMS、CMSV6平台，提供SDK，可接入更多平台。
支持 DHCP、DNS、NTP、SADP 等协议。
支持远程画面时时预览、录像。
支持远程录像音视频回放。
支持WIFI自动下载。
支持平台端与设备端远程对讲。
支持设备与设备之间PTT通话。
支持远程获取和配置参数，支持远程导出和导入设备参数。
支持远程获取设备运行状态、系统日志及报警状态。
支持远程格式化硬盘、升级程序、重启等系统维护操作。
支持远程搜索、回放和下载。
支持 RS-232远程 透传。
其他功能
支持一级、二级用户管理。
支持本地、远程日志查询。
支持本地USB、SD卡、远程升级。
支持本地配置参数导入导出。
开发支持
提供设备端SDK开发包。
提供相应开发开发技术支持。
产品详细参数
| 项目 | 参数说明 | |
| 音视频输入 | 视频输入 | 支持4路AHD输入 |
| 音频输入 | 支持3路伴音输入 | |
| 音视频输出 | 视频输出 | 1路可选：CVBS或VGA视频输出 |
| 语音输出 | 1路语音输出 | |
| 音视频 参数编码 | 视频编码 | 可选:H265、H264编码 |
| 视频分销率 | 1080P、720P、D1 | |
| 音效编码 | 可选:G726、G711A、G711U编码 | |
| 存储 | SD卡 | 支持2张SD卡 |
| 无线网络 | 4G无线 | 支持1张SIM卡,可选:全球所有主流通信模块 |
| WIFI | 可选2.4G/5.8G | |
| 定位方式 | 北斗IGPS | 支持混合定位,速度检测 时间同步 |
| 接口 | USB | USB2.0接口。可导出数据。外接工程宝 |
| 串口 | 支持1个RS232.1个RS485.可外接传感器 | |
| IO | 支持4路电平输入,2路模拟输入,2路输出 | |
| 网口 | 支持外接PC.支持混合NVR功能 | |
| 对讲 | 1路专用对讲手唛 | |

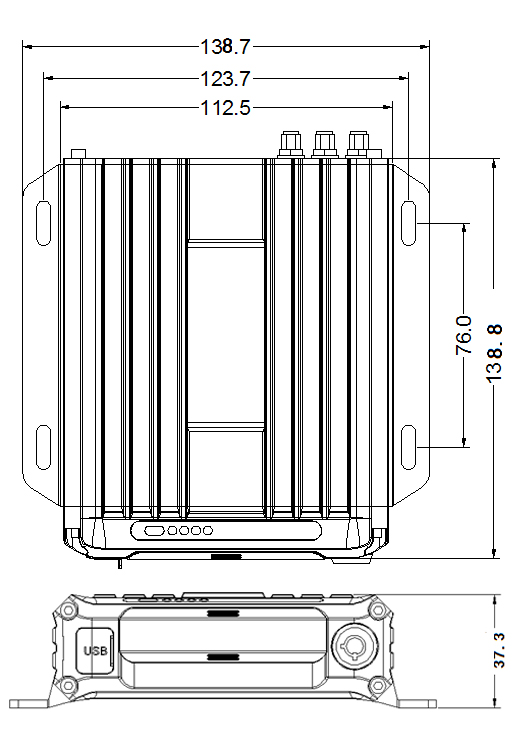

| 物理规格 | 尺寸 | 135.5 (L)x 137.7(W) x 36.5(H)MM |
| 重量 | 450g | |
| 工作环境 | 工作温度 | -20~+70℃ |
| 工作湿度 | 8%-90%(无凝结) | |
| 其他 | 操作模式 | UI、遥控器、手机APP、WEB |
| 重力传感 | 内置GSensor | |
| 可配置A算法 | 司机识别、人数统计、辅助驾驶等 | |
录像、存储参数：
| 存储 | SD卡 | 支持两张SD卡，最大256G容量 | |||
| 存储时间说明 | 录像质量 | 存储容量 | 码率 | 录像时长 | |
| 1080P(4路) | 512G | 4Mbps | 128小时 | ||
| 720P(4路) | 512G | 2Mbps | 138小时 | ||
| D1(4路) | 512G | 1Mbps | 277小时 | ||
| 计算公式： 每小时录像存储文件大小=码率大小÷8X3600÷1024×通道数 录像时长＝存储容量÷每小时录像存储文件大小 （单位:MB/H 1G =1024M） | |||||
产品应用方案

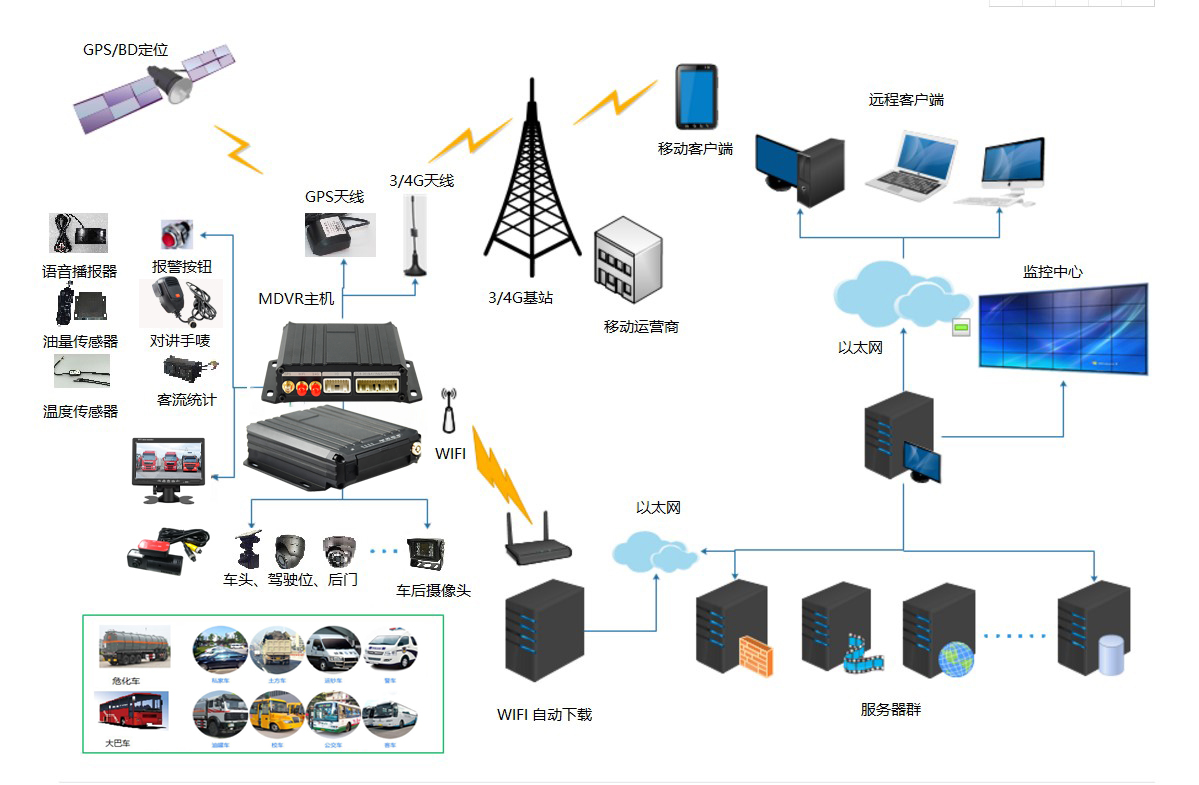

应用框图：
应用场景：
